设计说明：有
-
建筑类别：办公,酒店
-
建筑高度：高层建筑
-
建筑面积：28131.56平方米
-
地上层数：21层
-
图纸设计深度：方案(初设图)
-
参考图纸：25张
-
设计年代：近代
-
设计内容：空调,通风,防排烟
-
空调系统：全空气系统
-
项目地址：湖南
附件详情
1、设计概况
项目建筑面积28131.56平方米。包括写字楼和酒店式公寓两部分。
设计范围包括暖通及节能工程初步设计。其中，包括办公楼通风、空调、防排烟设计，酒店式公寓的防排烟设计。
冷热源采用变频多联机组系统。新风系统采用新风全热交换系统，回收排风中的冷量，节约能源。多联机采用集中管理控制计费系统，可根据末端的开启状态以及送风和回风的温度状态点计算出冷量，科学的计算出各个用户的空调费用。

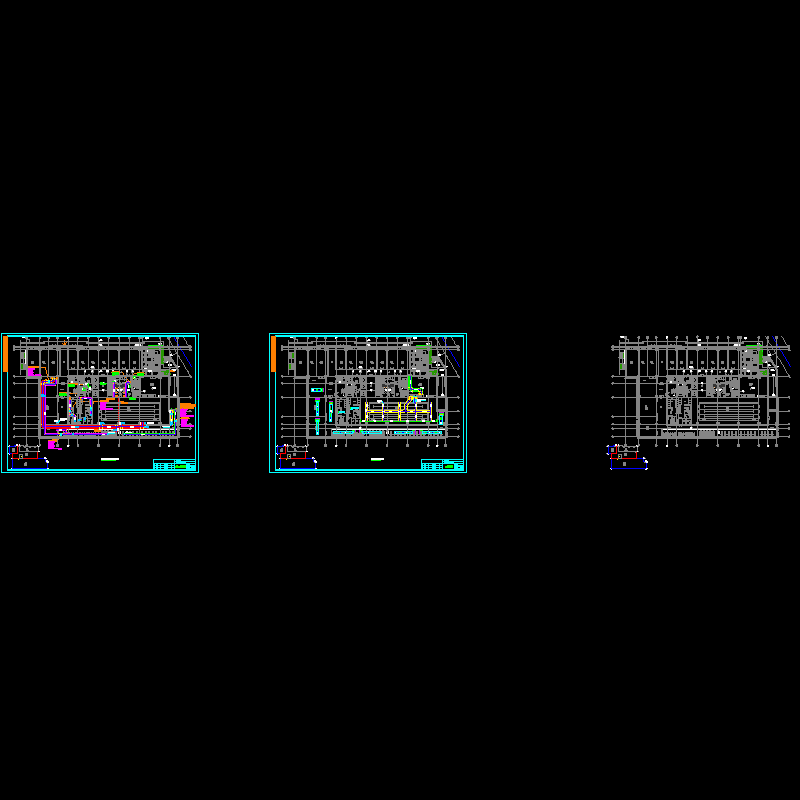

B1层通风、防排烟平面图

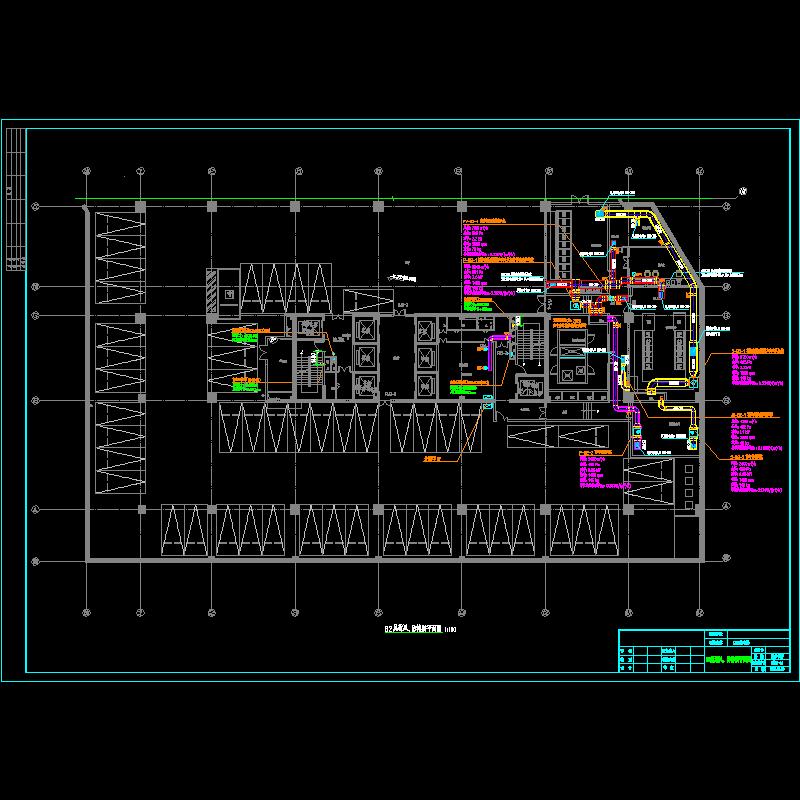

B1层空调平面图

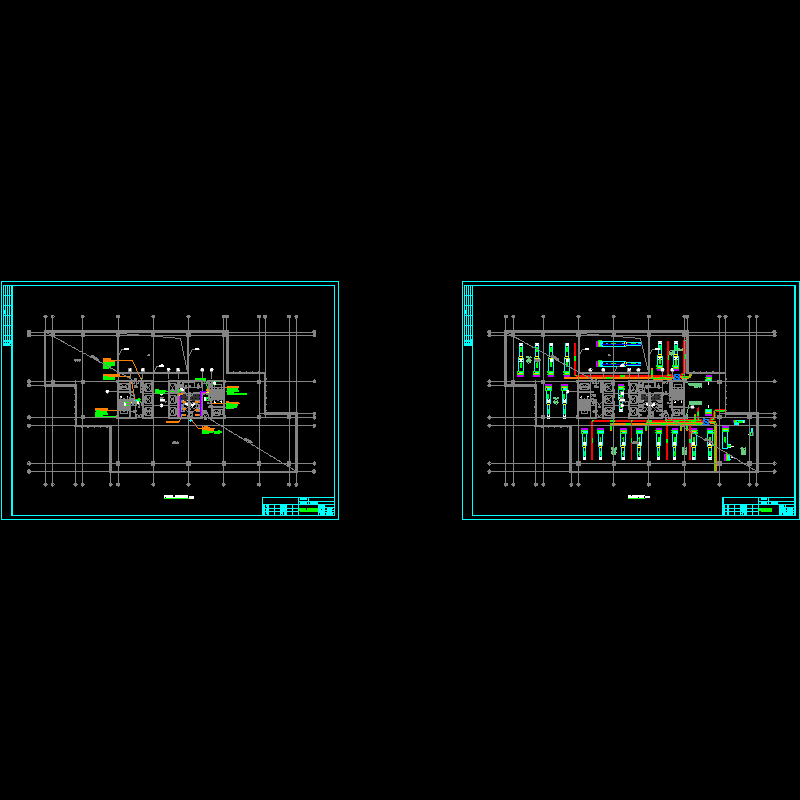

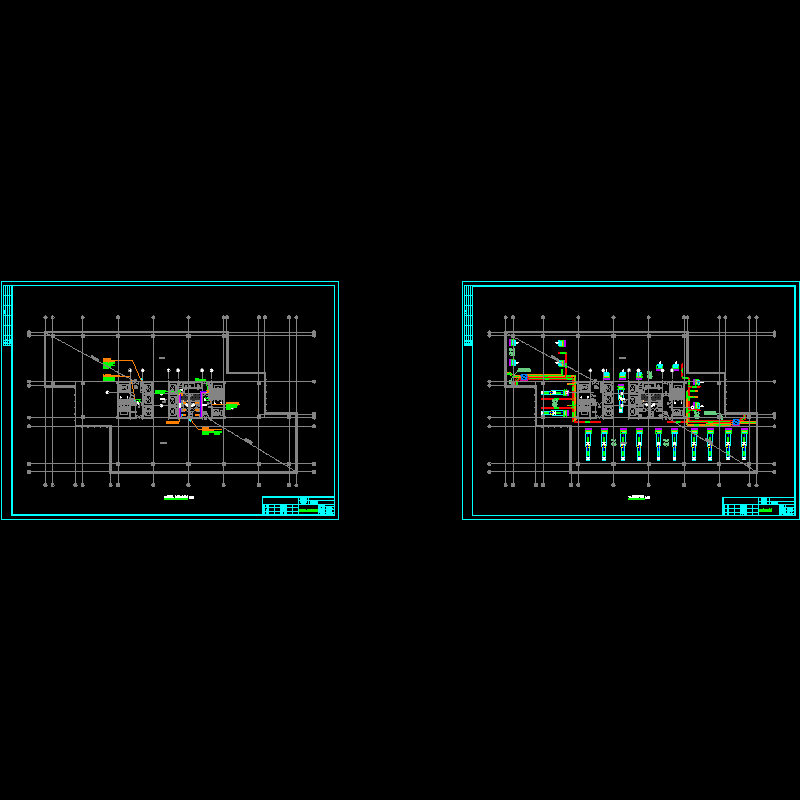

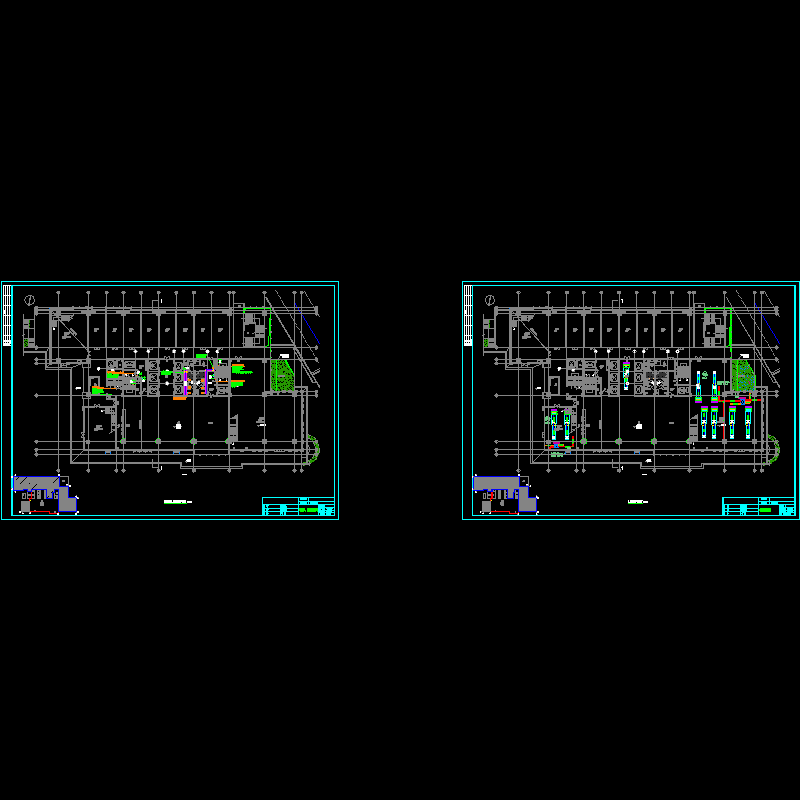

3~20层空调平面图

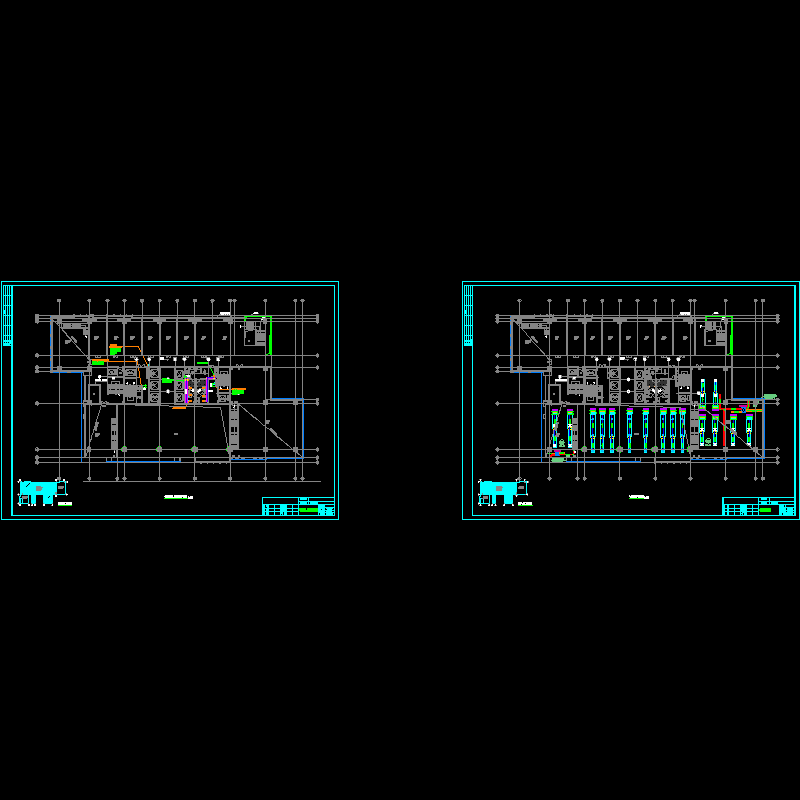

21层空调平面图
屋顶层加压设备
防排烟系统图
加压送风系统图
六层至三十层加压送风平面布置图
-1层平面图8111-2013-me-1b1_t3.dwg
-2层平面图8111-2013-me-1b2_t3.dwg
1层平面图-8111-2013-me-101_t3.dwg
21层平面图8111-2013-me-121_t3.dwg
22层平面图8111-2013-me-122_t3.dwg
2层平面图8111-2013-me-102_t3.dwg
3~20层平面图8111-2013-me-103-20_t3.dwg
防排烟设备表-8111-2013-me-004_t3.dwg
防排烟系统图-8111-2013-me-006_t3.dwg
机房屋顶层8111-2013-me-1r1_t3.dwg
酒店式公寓.dwg
空调设备表-8111-2013-me-005_t3.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
