一份无负压水泵房详细设计CAD图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

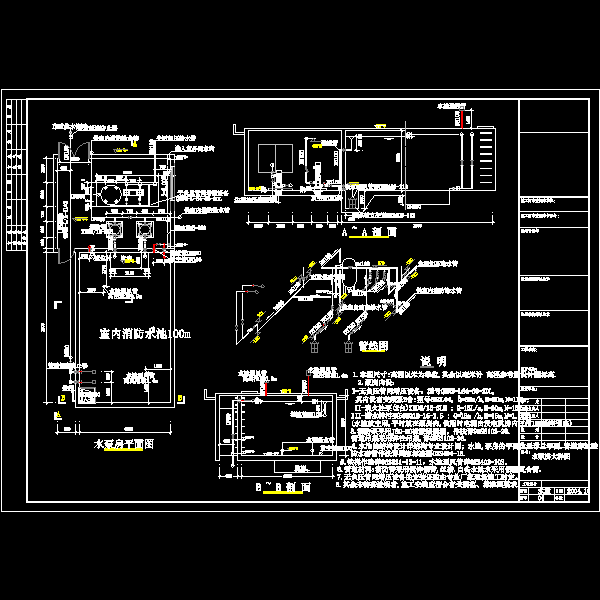

某无负压水泵房详图
1.本图尺寸:高程以米为单位,其余以毫米计.高程参考原设计图标高.
2.泵房内设：
I-无负压管网增压设备：型号QBWS-L64-60-2DL,其内设有变频泵2台:型号65DL*4, Q=65m/h,H=60m,N=11Kw;II-消火栓泵(2台)XBD6/15-SLH : Q=15L/s,H=60m,N=15Kw;II-消火栓泵(2台)XBD6/15-SLH : Q=15L/s,H=60m,N=15Kw;III-潜水排污泵50WQ18-15-1.5 : Q=18m /h,H=15m,N=1.5KW.(水池放空用,平时放在泵房内,使用时电源由发电机房内三相10A插座引出)
3.消防泵采用JSD-50橡胶隔震器，作法详95SS103-26.管道吊架采用弹性吊架,详95SS103-36.
4.水池的结构设计详结构专业设计图; 水池,泵房的平面位置详总平面.管道穿池壁防水套管作法详国家标准图02S404-15.
5.铁梯作法详96S821-12-11，水池通风管详02S403-103。
6.管道材料:消防管采用镀锌钢管,丝接.自备水给水采用钢塑复合管.
7.无负压管网增压设备的安装还应由专业厂家现场施工时定。
8.其余未特殊注明者,施工安装应符合有关规范、标准图要求.

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
