8层医院值班宿舍楼暖通CAD施工图纸(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑面积：8058平方米
• 地上层数：8层
• 图纸设计深度：施工图
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 项目地址：河北

本图纸为 湖北医院值班宿舍楼暖通施工图。

设计相关说明:

1. 五~八层的厨房排油烟机由用户根据需求自行安装。

2. 所有空调、通风设备及与其有关的工艺设备订货后,请及时提供有关资料,以方便各专业调整、深化设计。

3. 图中所有风量均为计算风量,供系统调试使用,设备表中的风量为设备实际选型风量(已考虑漏风量)...

图片展示：

屋顶空调通风平面图

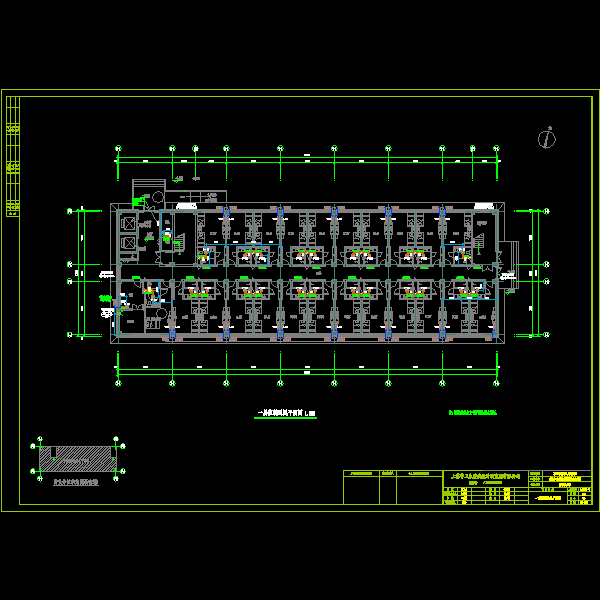

一层空调通风平面图

空调通风图例

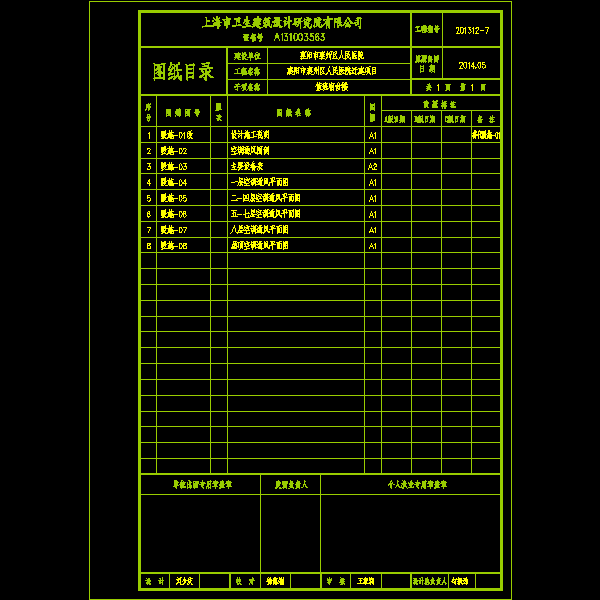

暖施-00 目录_t6.dwg

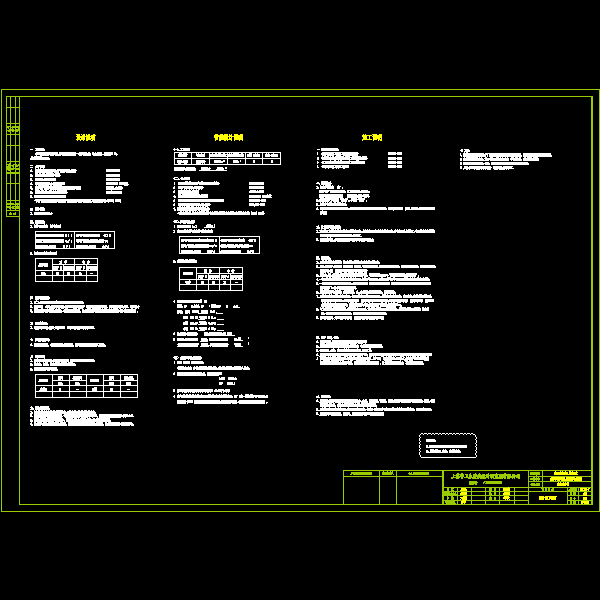

暖施-01改 设计施工说明_t6.dwg

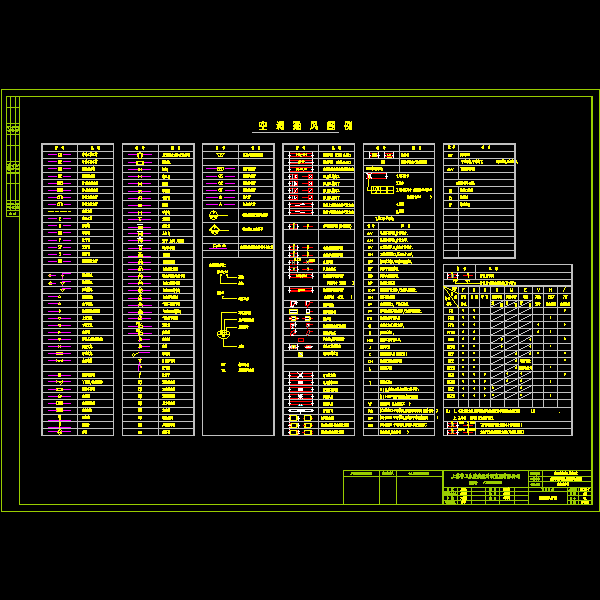

暖施-02 空调通风图例_t6.dwg

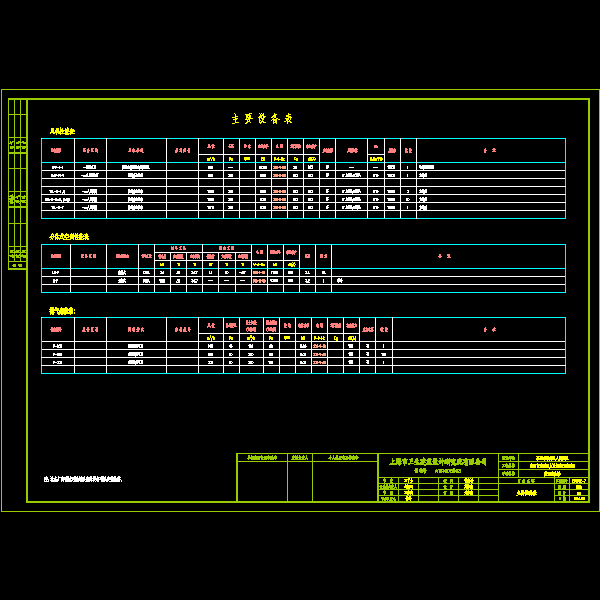

暖施-03 主要设备表_t6.dwg

暖施-04 一层空调通风平面图_t6.dwg

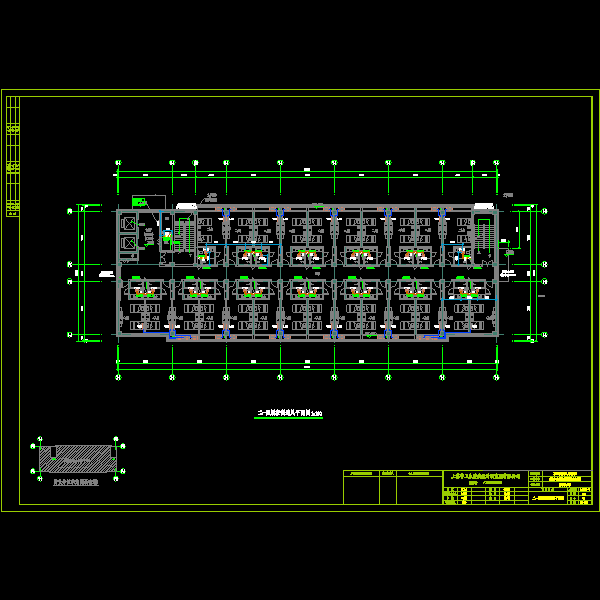

暖施-05 二-四层空调通风平面图_t6.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
