医院制剂室暖通施工图纸cad平面图

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 图纸设计深度：施工图
• 图纸设计格式：CAD2000
• 设计年代：近代
• 设计内容：空调,通风
• 项目所在地：广东

该附件为4层医疗空调通风施工图

一.设计说明:

1.十万级车间洁净室内设计温度为18℃~26℃,相对湿度为45%%%~65%%%;万级车间洁净室内设计温度为

20℃~24℃,相对湿度为45%%%~60%%%。

2.生产区内凡有洁净度差别的区域之间均应设压差指示装置,示程为0-60Pa。

3.新风管电动阀、送回风总管的防火调节阀、洁净区的高效过滤排风机均应与空调机送风机进行电气联锁,消防防

排烟风机电气控制见《防、排烟设备安装图》99K103。

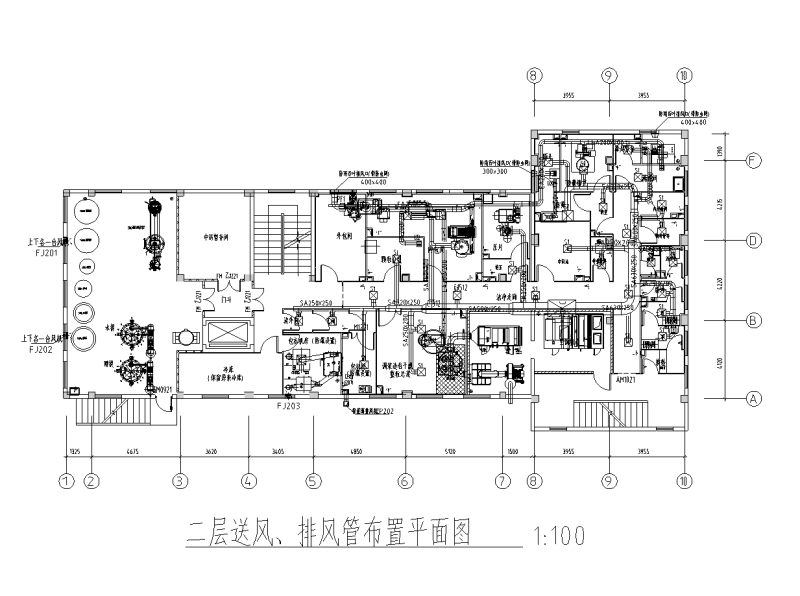

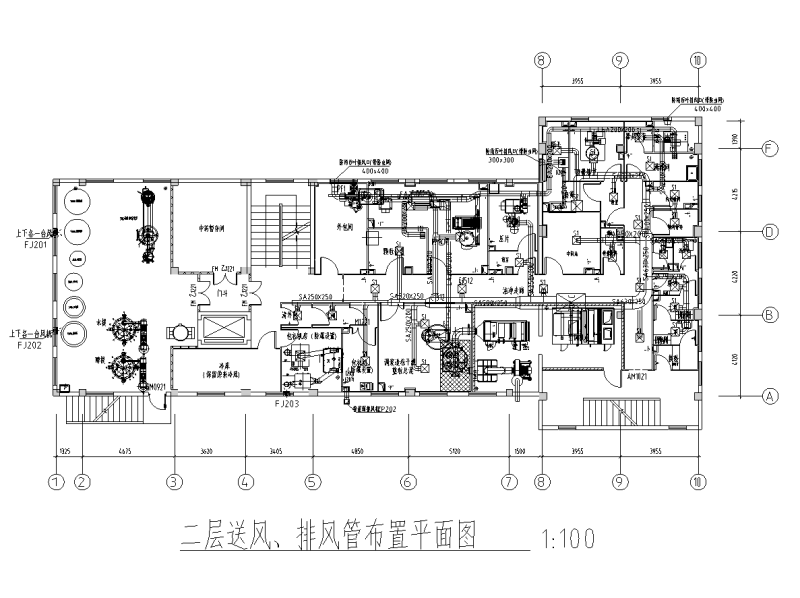

二层送风、排风管布置平面图

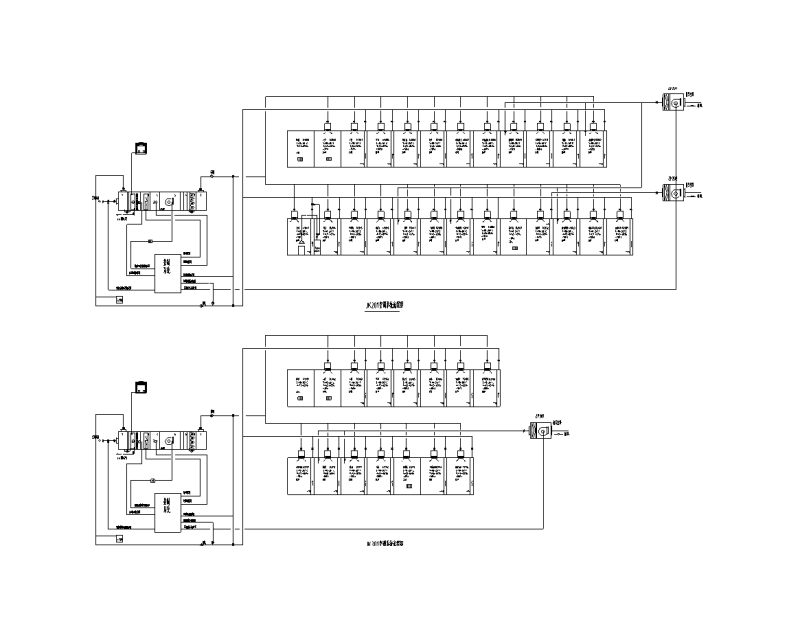

空调系统流程图

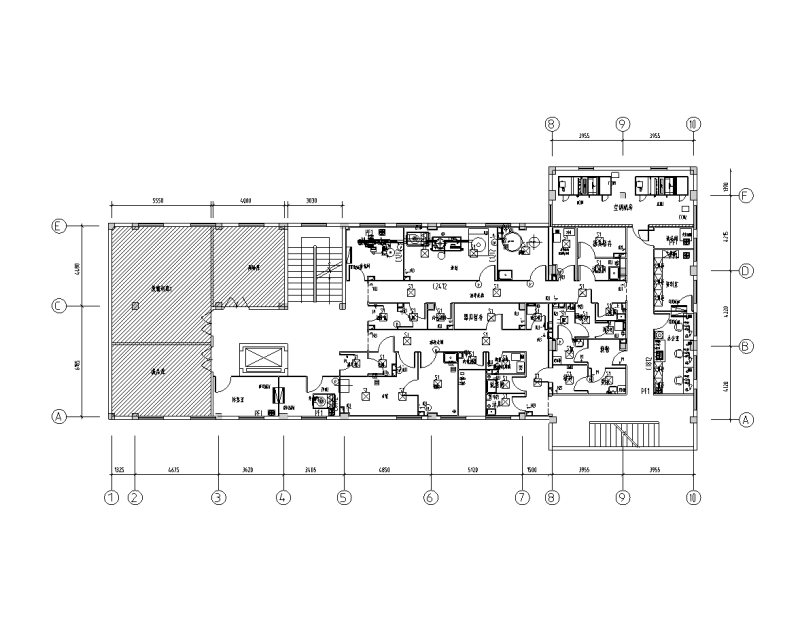

三层风口设备布平面图

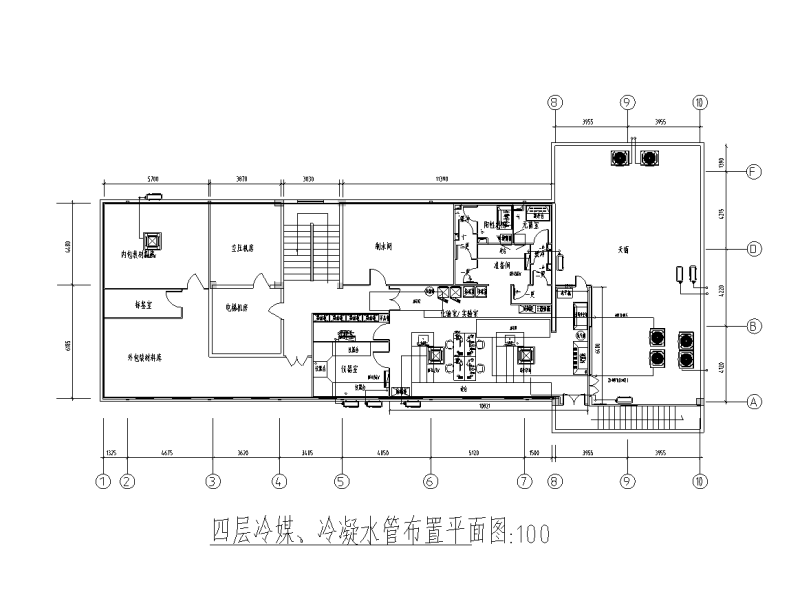

四层冷媒、冷凝水管布置平面图

送风排管

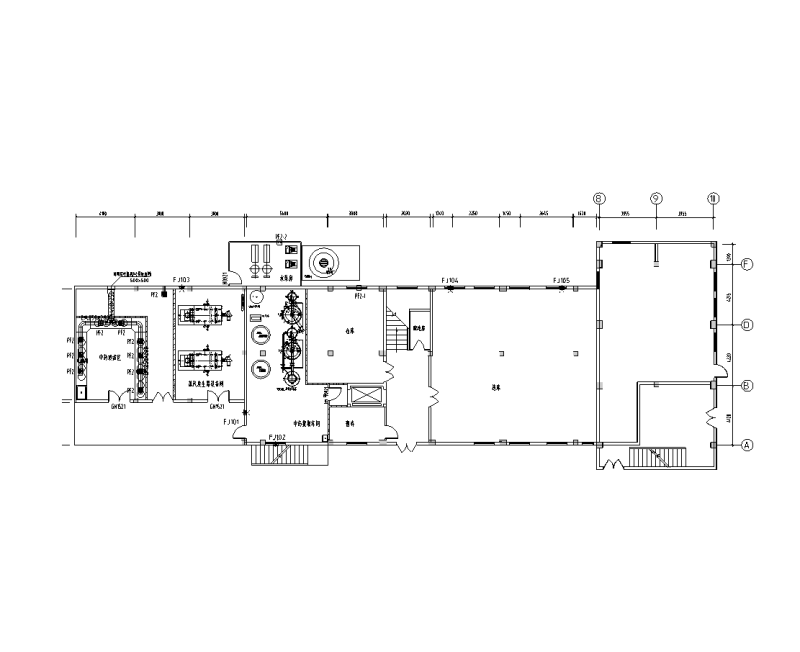

一层通风布置平面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
