|应急物资储备仓储物流中心暖通施工图纸cad平面图

yyuu8899 · 发表于 2021-10-28 21:21:03

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计详细说明：有
建筑类别：工业建筑
建筑高度类型：多层建筑
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
设计内容：通风,防排烟
项目所在地：贵州

设计总说明：1、项目概要：该项目为 贵州省应急物资储备仓储物流中心暖通施工图 ；1#平房仓为散装常温仓，按储备仓标准配备，装粮高度为7.1米，储量品种为稻谷。建筑面积为3630.0平方米；2#平房仓为散装常温仓，按储备仓标准配备，装粮高度为7.1米，储量品种为稻谷。建筑面积为3234.0平方米；3#、5#平房仓为散装常温仓，按储备仓标准配备，装粮高度为7.1米，储量品种为稻谷。建筑面积为1482.0平方米；4#平房仓为散装常温仓，按储备仓标准配备，装粮高度为7.1米，储量品种为稻谷。建筑面积为1482.0平方米；办公楼建筑面积为2339.21平方米，地下1层，为设备房，地上共6层塔楼；一站式服务中心建筑面积为141.04平方米，地面1层；军需仓库建筑面积为206.41平方米，地面1层；药品库建筑面积为24.24平方米，地面1层。

2、设计内容：1、防排烟系统设计；2、通风系统设计。

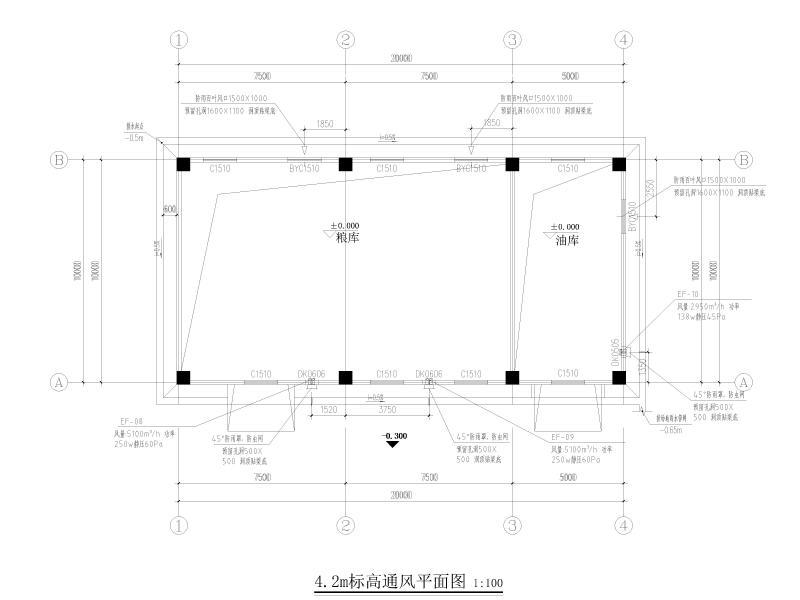

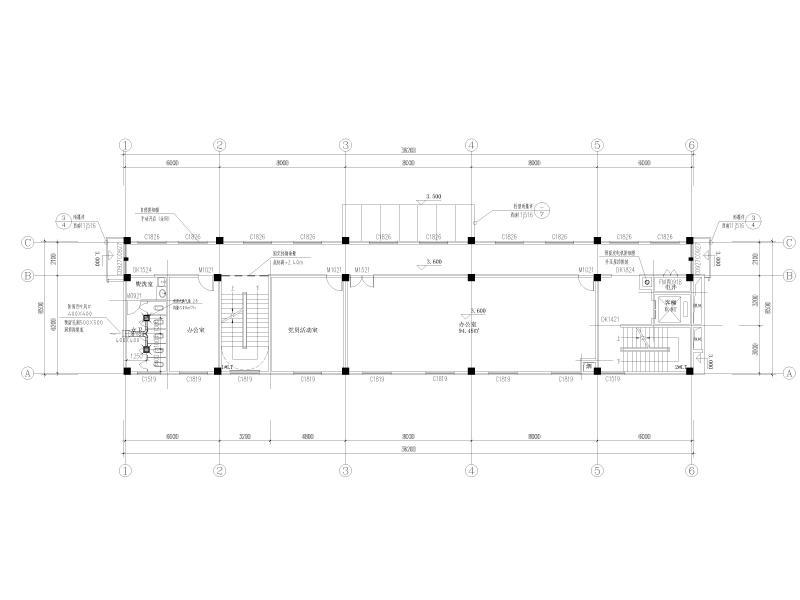

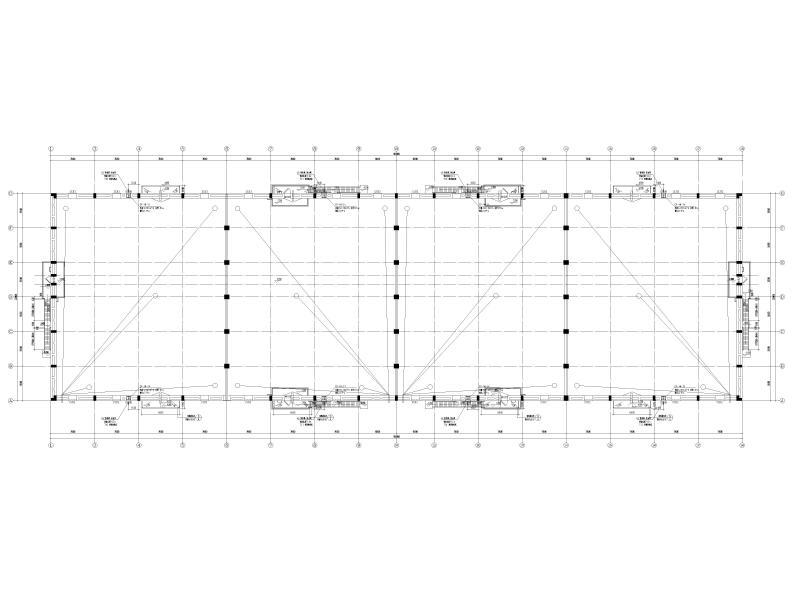

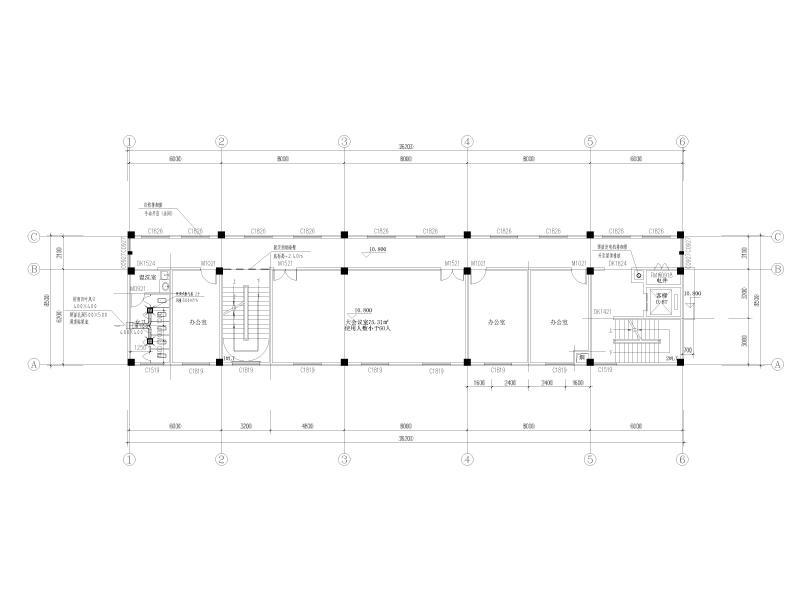

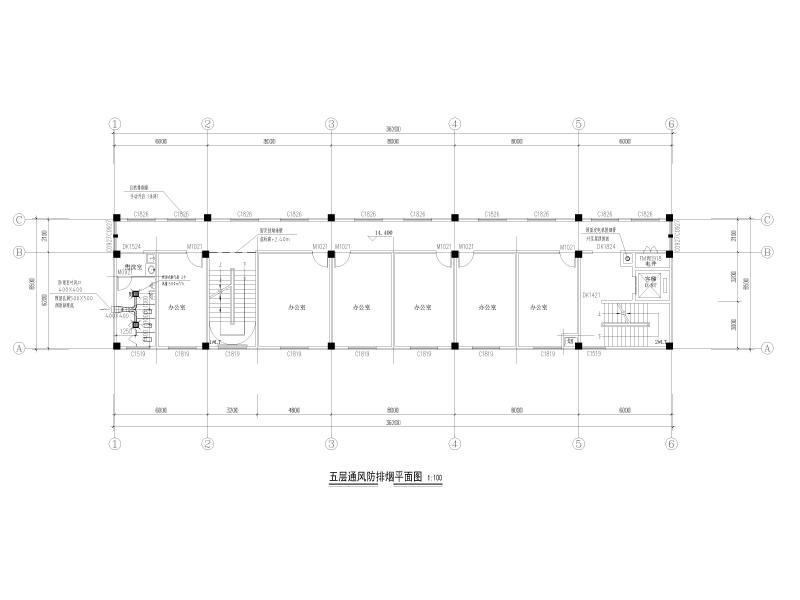

部分图纸展示：
