4层中学教学楼给排水CAD施工图纸(市政污水管网)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：文化
• 建筑地上层数：4层
• 出图日期：2009
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓

附件详情

三.给排水设计:1.水源:由市政给水管网供给。2.生活污水排至市政污水管网3.管材：给水管选用给水YM-LPPR铝合金衬塑管，专用管件，热熔连接。排水及雨水均采用UPVC管及其配件，粘接连接。4.阀门：给水选用截止阀，阀门压力为1.0MPa。

第 1 张图

第 2 张图

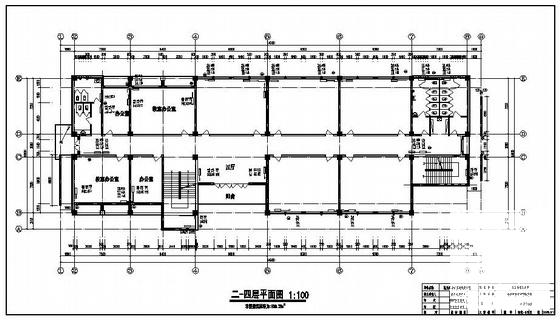

第 3 张图

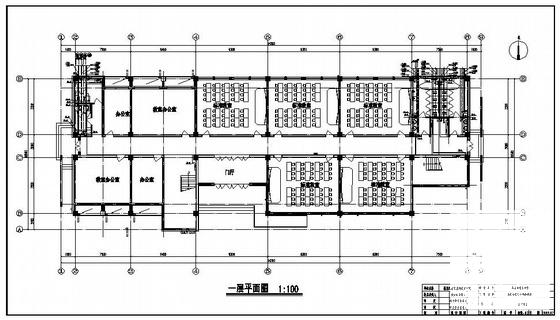

第 4 张图
