一份厂3层职工宿舍给排水设计CAD施工图纸(市政管网压力)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宿舍（公寓）
• 建筑地上层数：3层
• 出图日期：2010
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：分流
• 设计内容：给排水,消火栓

附件详情

给水系统:采用区内生活管网直接给水,市政管网压力不小于0.40MPa.排水系统:采用污废分流,污水经化粪池处理后与废水一起排入市政下水道.立管伸顶通气管.雨水系统:该项目设独立的屋顶雨水系统和阳台雨水系.

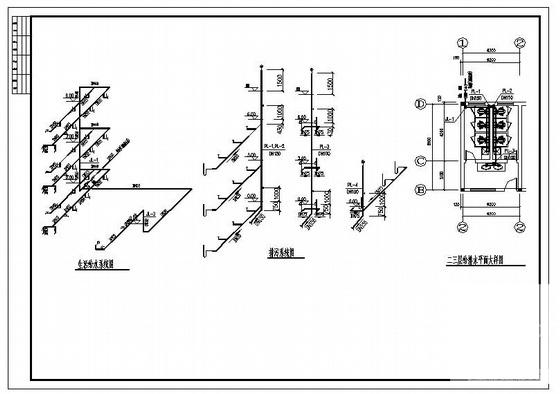

第 1 张图

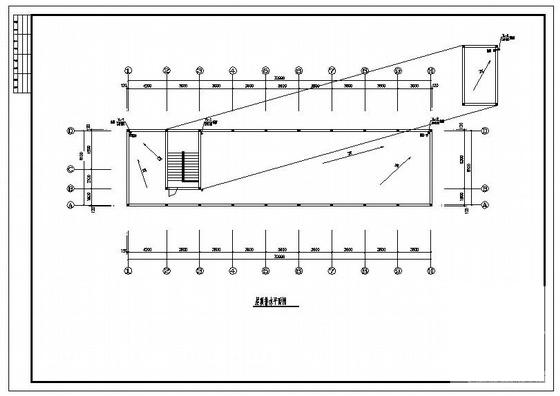

第 2 张图

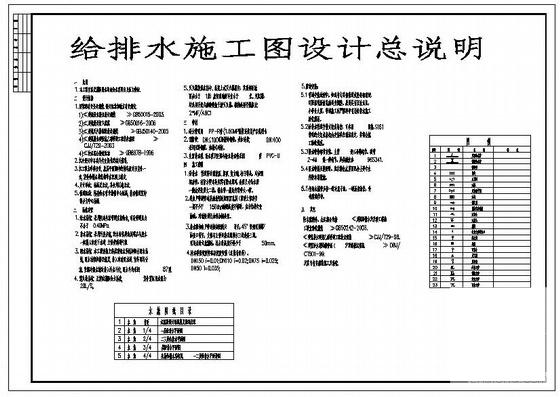

第 3 张图
