一份小区室外管网CAD施工图纸(市政排水管道工程)(dwg)

kack5566 · 发表于 2020-7-31 06:23:36

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
设计内容：污水排水系统,废水排水系统,雨水排水系统
设计阶段：施工图设计
参考图纸：10张以下
设计年代：近代

附件详情

室外给排水管网布置图设计施工说明、材料表及图例

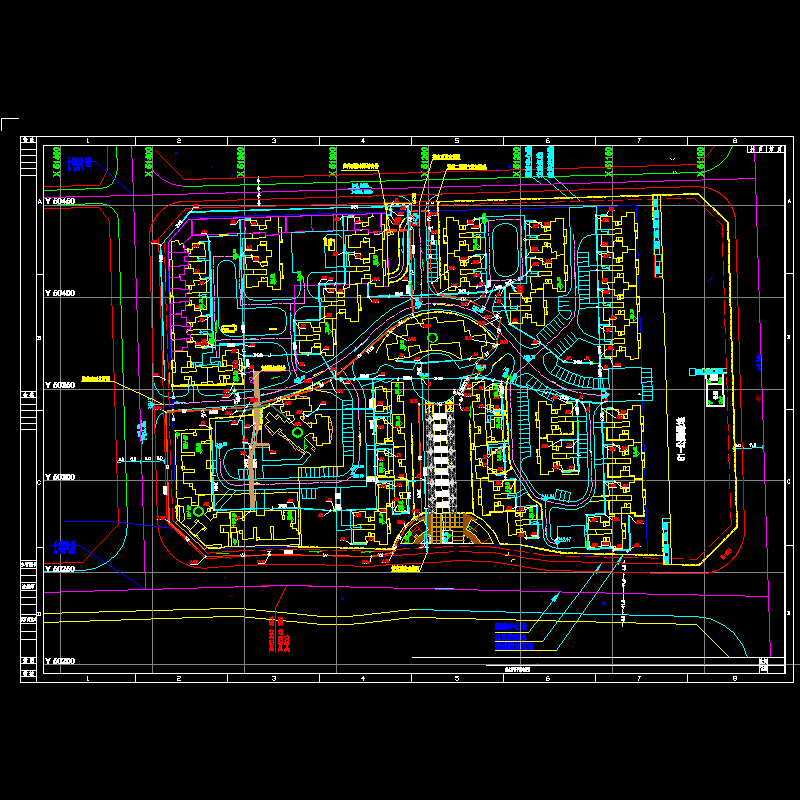

给水管网平面布置图

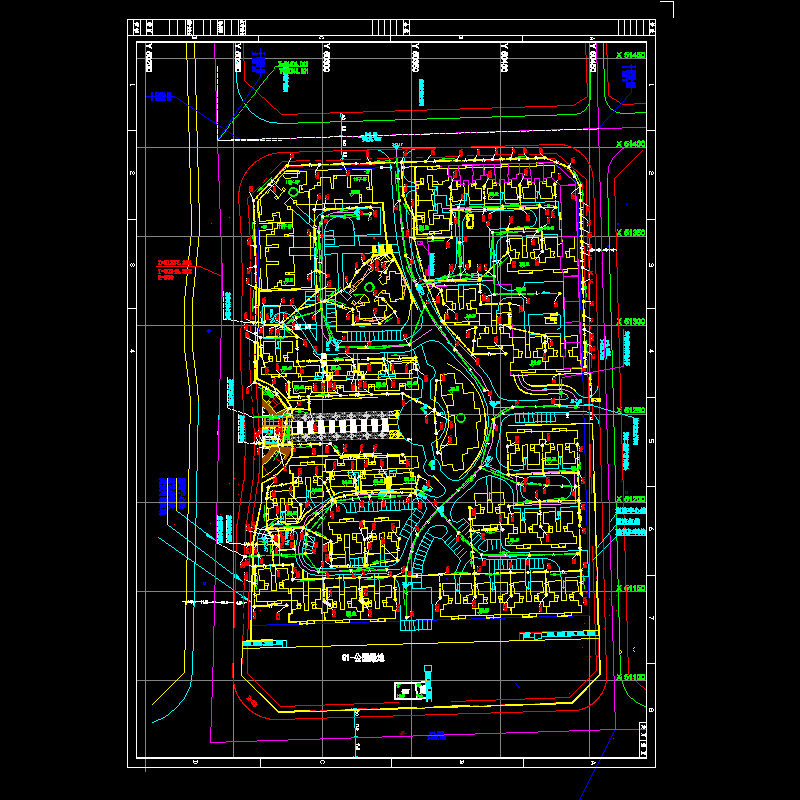

污水、雨水管网平面布置图
污水管管线参数表
雨水管管线参数表
景观大道排水图

附件详情

1、除特殊说明外，本图尺寸、标高等单位均以米计；其余未注明者均以毫米计；本图所示管道定位详见总图专业施工图。
2、本图所示雨、污水管道采用埋地用硬聚氯乙烯双壁波纹管，采用管顶平接；未标注管径部分雨、污水管道管径为DN300。
3、埋地用硬聚氯乙烯双壁波纹管管道采用“O”橡胶圈接口。其管道施工方法如下： a，开槽埋管，沟槽槽底净宽宜按管外径加600mm确定，以便于人工在槽底作业为宜。管道基础厚200mm，采用碎石或砾石砂，碎石粒径为25～38mm，砾石砂粒径<60mm，用黄砂找平。管顶以下沟槽回填的材料应严格控制，可采用碎石屑中砂、粗砂或开挖出来的良质土。沟槽回填应从管底向上用人工依次分层对称回填、夯实，回填材料及程序应符合下列要求。 b，沟槽回填应从管底两侧腋角部位开始至管中心，用中砂或粗砂填充密实，再用中砂、粗砂或碎石屑回填到管顶，再往上可回填良质土，至管顶以上0.7m时方可使用机械回填压实。 c，回填土的密实度应符合中华人民共和国行业标准《市政排水管道工程质量检验评定标准》（CJJ3-90）中回填土的压实度标准。 d，管道与检查井的连接采用短管，管道承口应排在检查井的进水方向，管道插口应排在检查井的出水方向。
4、新建公路上需设置雨水口，间距不大于30m，就近接入雨水检查井。
5、雨水口做法详见标准图95S518-1-8，雨水口与检查井之间由d200埋地用硬聚氯乙烯双壁波纹管连接，坡度0.01，雨水口深最大不超过1.0m。
6、雨水检查井采用1000mm砖砌圆形雨水检查井，详见标准图02S515-11。
污水检查井采用1000mm砖砌圆形污水检查井，详见标准图02S515-20。污水井当进、出口跌差大于2m时采用竖槽式跌水井，详见标准图02S515-115。
7、消防生活给水管道均采用热镀锌钢管，沟槽式卡箍连接,埋深均为0.8m。
8、埋地钢管应采用四油三布加强级防腐，厚6mm。
9、给水管道穿公路时应加设套管，套管管径比给水管径大两号，套管采用热轧无缝钢管。
10、重型铸铁井盖及盖座参见97S501-1-41#，盖顶面中间应写有“给水”、“污水”或“雨水”字样标志。
11、本图所示管道应以小管让大管，有压管让无压管的原则进行安装。
12、本图所示工程量按实决算。
13、本图所示管道应严格按国家有关规范进行施工及竣工验收。
