住宅小区采暖室外管网设计CAD图纸(dwg)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 参考图纸：2张

附件详情

该附件为XX住宅小区一期工程采暖外网图纸，采暖供回水管道不大于DN150采用无缝钢管，大于DN150采用双螺旋焊接钢管，聚氨脂保温，埋深1.2m左右，i＝0.003，坡向如图。伸缩器采用波纹补偿器，伸缩量90mm。

2

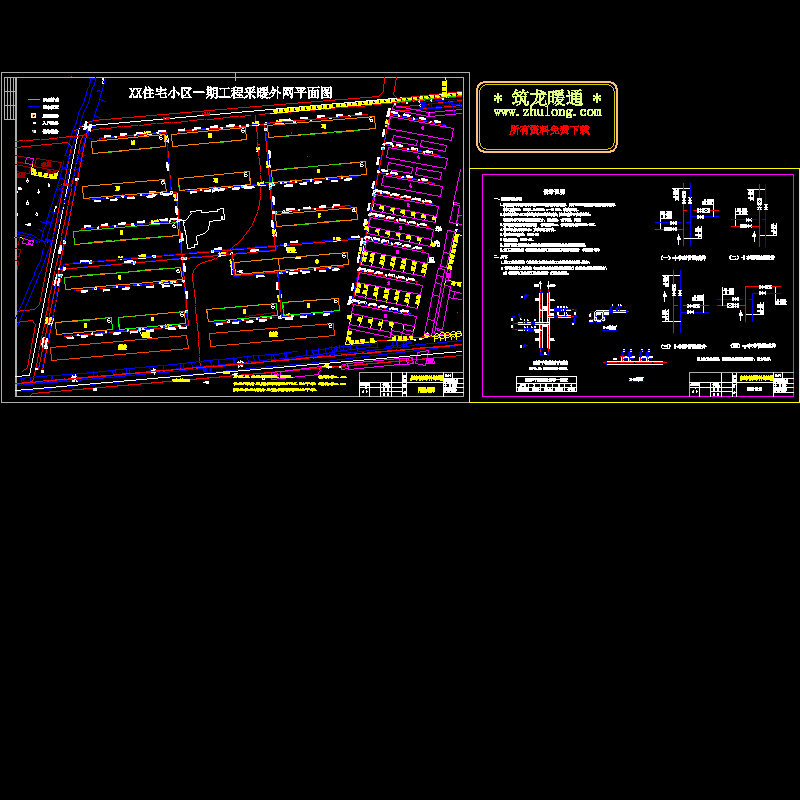

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
