一份6层综合办公楼采暖系统设计CAD施工图纸（给排水设计室外管网系统）

uuyy88 · 发表于 2020-2-16 16:57:42

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：多层建筑
建筑设计面积：8601.2平方米
建筑地上层数：6层
图纸设计深度：施工图
参考图纸：28张
设计内容：采暖
采暖系统：散热器供暖,热水辐射
送风方式：散流器送风
项目所在地：新疆

附件详情

设计施工说明

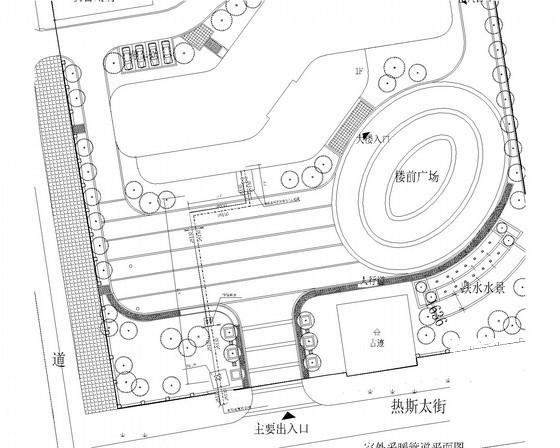

室外采暖管道平面图
室外给水管道平面图
室外排水管道平面图
采暖管道平面图
给排水管道平面图
采暖系统图
给水系统图
排水系统图

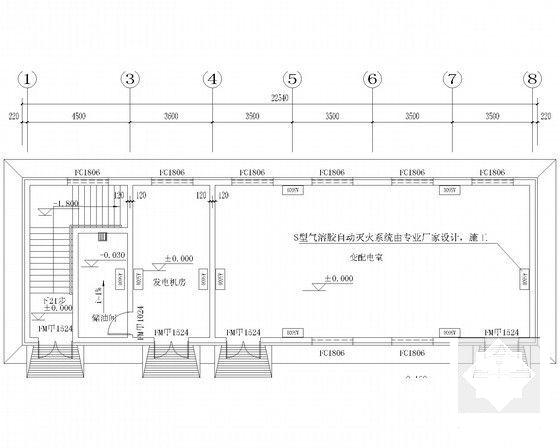

地下水泵布置平面图
固定支架平面图
消防泵安装原理图
...

附件详情

一、项目概要：
该项目地上六层，建筑设计面积：8601.2m2,建筑高度23.95m,一层为服务大厅，二、三层为办公用房，四~六层为技术用房...
二、采暖系统：
采暖室外计算温度：tw=-12.5℃；采暖面积：8601.2m2,；计算热负荷为387KW；系统计算阻力力6.5KPa；热指标为18.7W/M2,热媒采用75~50℃热水...
三、给排水系统：
1. 水源：从市政给水管引入二条DN150给水管，供该基地生活、消防及绿化等用水。
2.生活污废排水方式：排水设备→室内排水管网→室外检查井→化粪池→市政排水管网。
3.室外消防用水由两路市政给水管引入二条DN150给水管市政管道供给...

图纸共28张。

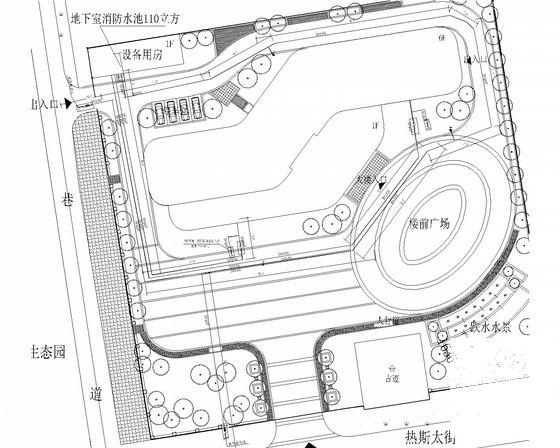

室外给水管道平面图

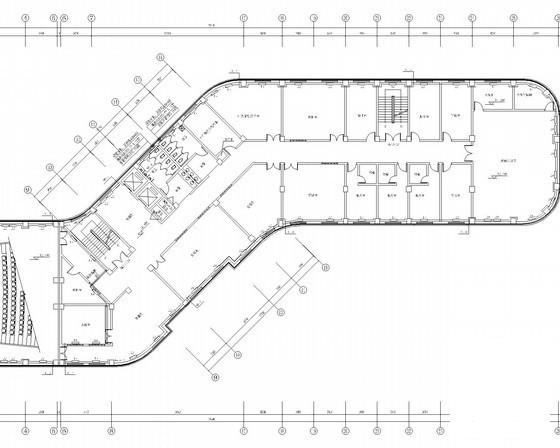

采暖平面图

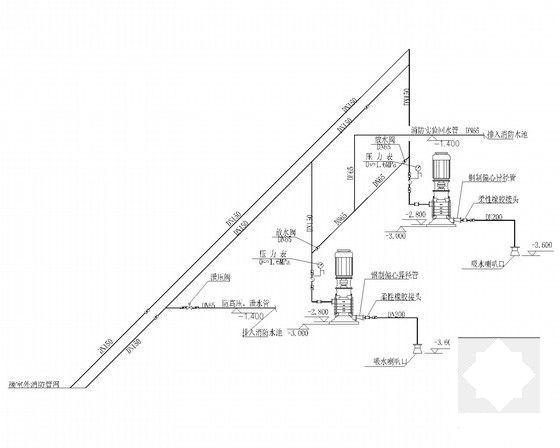

消防泵安装原理图

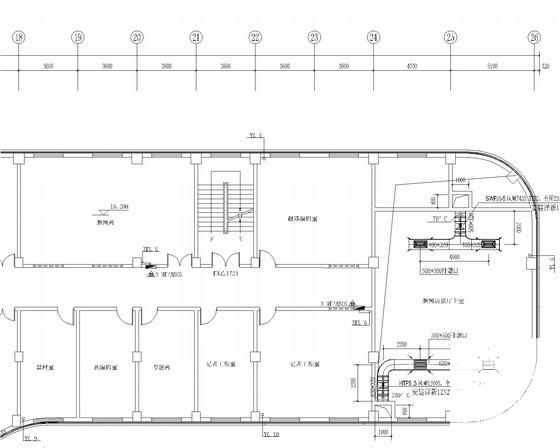

消防平面图

给排水平面图
