市政道路管网修改设计套图纸,雨谁,污水管网和过街管涵

0 主题	0 帖子	1062 积分

Rank: 8 Rank: 8

发表于 2020-10-6 22:30:14 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

项目概要：　　道路长度1094.445米，标准路幅宽度为26m，路幅分配如下：5m（人行道） 8m（车行道） 8m（车行道） 5m（人行道），设计行车速度40km/h。该资料内容为雨、污水管网、过街管涵。　　该资料包含雨水管线纵断面图、排水大样图、箱涵接入井大样图。，共3张CAD设计图。

15 雨水管线纵断面图.dwg

28 排水大样图.dwg

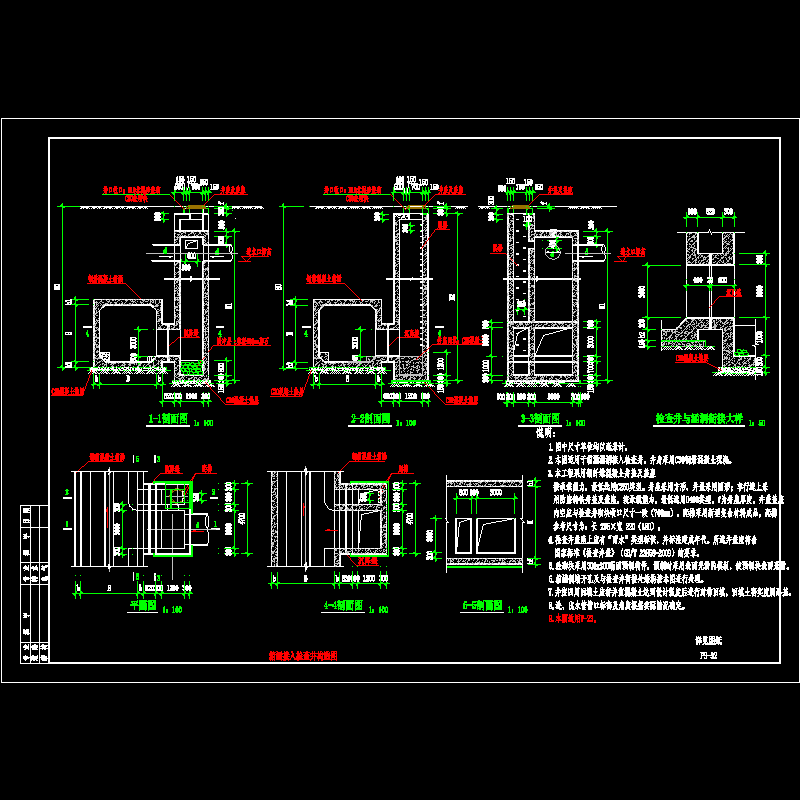

32 箱涵接入井大样图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

678.62 KB
