市政道路排水工程施工CAD大样图47张(雨污水分流箱涵)

[复制链接]

0

主题

0

帖子

1102

积分

超级版主

Rank: 8Rank: 8

积分
1102
发表于 2021-3-22 20:39:33 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 设计说明
  • 排水系统图
  • 污水服务面积图
  • 雨水服务面积图
  • 排水总平面图
  • 排水管网标准横断面图
  • 雨水检查井井表
  • 污水检查井井表
  • 排水平面图(四)
  • 雨水管线纵断面图(四)
  • 污水管线纵断面图(四)
  • 矩形砌体雨水检查井大样(D≤500)
  • 矩形砌体雨水检查井大样(D=600~800)
  • 矩形砌体雨水检查井大样(D=1000~1200)
  • 矩形混凝土雨水检查井大样(D=1800~2000)
  • 矩形砌体污水检查井大样(D≤500)
  • 矩形砌体污水检查井大样(D=600~800)
  • 双箅雨水口大样图
  • 管沟开挖及回填图
  • 满包混凝土加固大样图
  • 120°混凝土管道基础及接口大样图
  • 跌水井大样图(一)
  • 跌水井大样图(二)
  • 箱涵接入检查井构造图
  • 箱涵接入检查井顶板配筋图
  • 箱涵接入检查井钢筋布置图(二)
  • 箱涵变形缝处理大样图
  • 涵洞基础处理示意图
  • 箱涵出入口构造图
  • 箱涵设计图
  • 管道接入井处加强配筋图
  • 箱涵接入检查井顶板配筋图
  • 箱涵接入检查井钢筋布置图(二)
  • 跌水井顶板配筋图(1800×1800)
  • 跌水井钢筋布置图(一)(1200x1200)
  • 跌水井钢筋布置图(二)(1800x1800)
  • 跌水井盖板配筋图

附件详情

设计依据:《城市防洪工程设计规范》(GB/T50805-近代);《城镇给水排水技术规范》(GB 50788-近代);公路桥涵施工技术规范》JTG/T F50-近代
道路长度1094.445米,标准路幅宽度为26m,路幅分配如下:5m(人行道) 8m(车行道) 8m(车行道) 5m(人行道),设计行车速度40km/h。设计内容含雨、污水管网、过街管涵。
排水体制采用雨、污水分流制。雨水采用浆砌条石双箅雨水口,单侧布置,沿道路坡向敷设,雨水管管径:d400~d1800。出口共计3处。污水按道路坡向布置,污水单侧布置,分别接入下游截污干管,管径为d400~d600。出口共2处。最大控制设计流速:Vmax=5m/s;最小流速:污水管道在设计充满度下为Vmin=0.6m/s。雨水管道Vmin=0.75 m/s。最小管径与最小设计坡度:市政排水管最小管径控制在d400,最小设计坡度控制在i=0.003;该项目排水管道均采用管顶平接。雨水口连接管管道基础采用满包混凝土基础;HDPE双壁波纹管采用砂垫层基础。该资料道路污水管道全程管径为d400~d600。道路污水管道纵向按道路坡向敷设,埋设深度按管顶敷土2.0~2.5m控制。管道坡度原则上按道路坡度设置,当跌落水头大于1.5m、管内计算流速超过最大设计流速时采取跌水消能措施。
涵洞进口标高287.435,出口标高287.200,坡度取0.005,断面采用B×H=2.5×2.5m。箱涵主体采用C30防水混凝土,抗渗等级为P8;垫层采用C20素混凝土。
……
共计47张,设计于近代年

120°混凝土管道基础及接口大样图

矩形砌体污水检查井大样(D=600~800)

箱涵进出入口构造图

箱涵设计图

箱涵接入检查井钢筋布置图

雨水管道水力计算表

箱涵接入检查井构造图

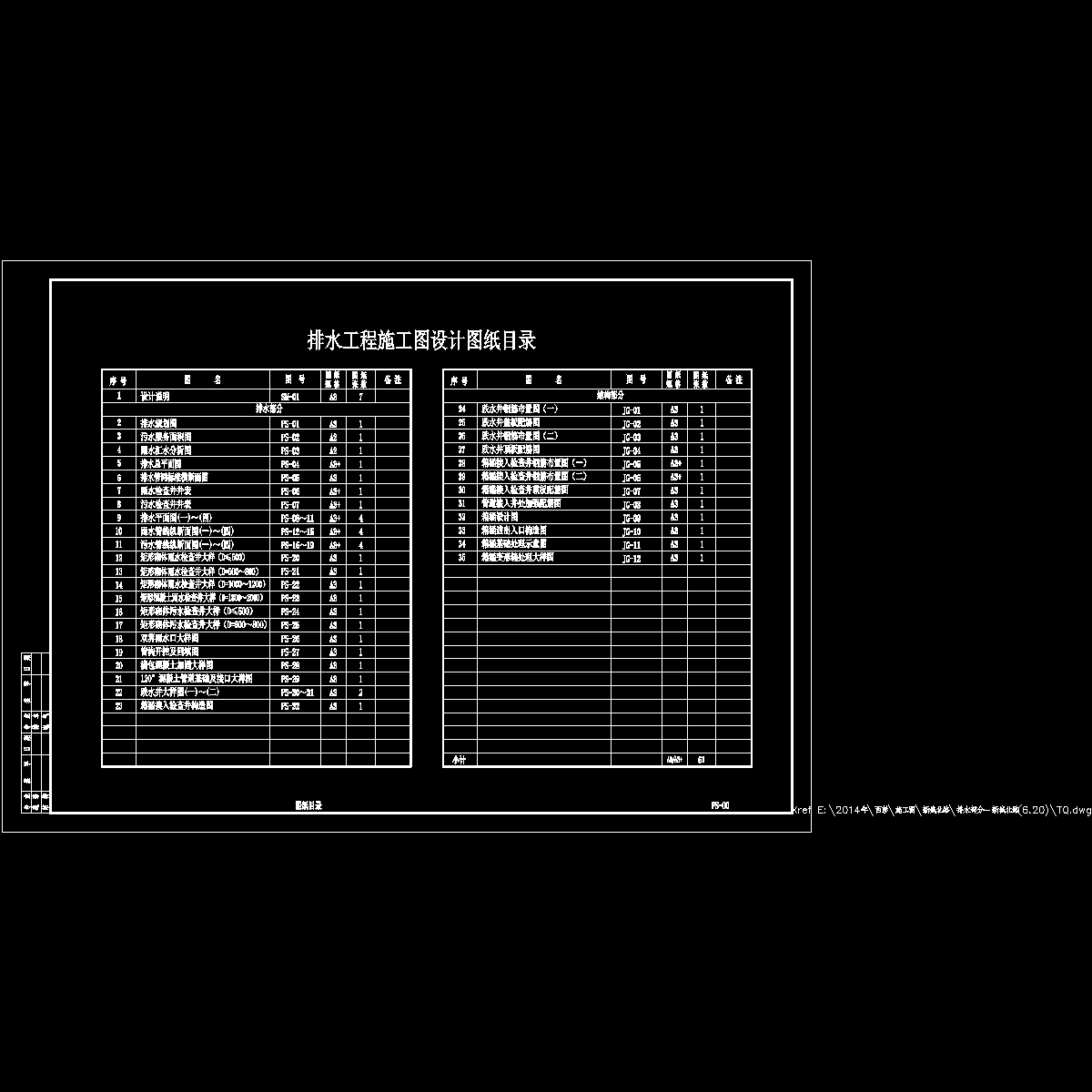

00 图纸目录.dwg
00 图纸目录.dwg

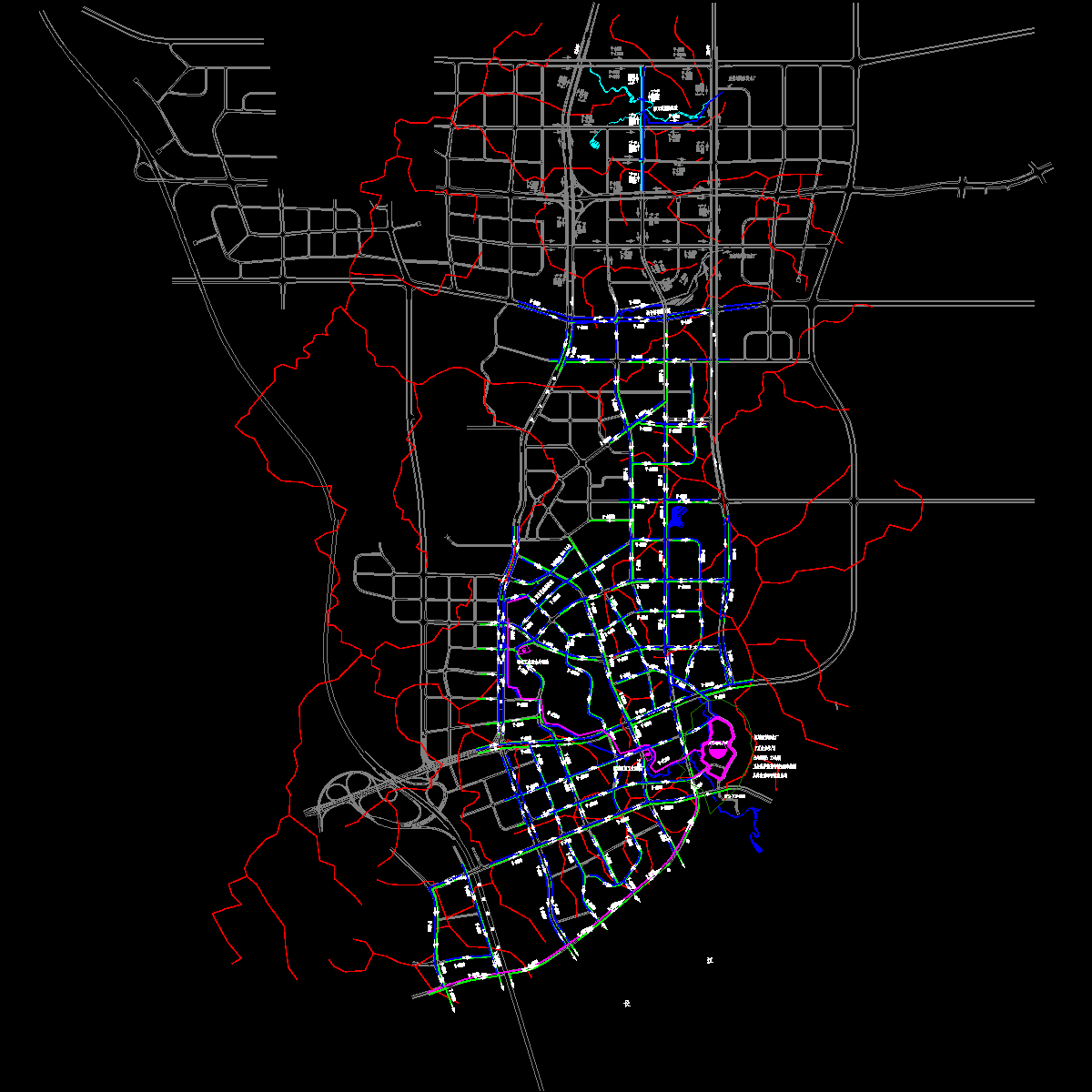

01 排水规划图.dwg
01 排水规划图.dwg

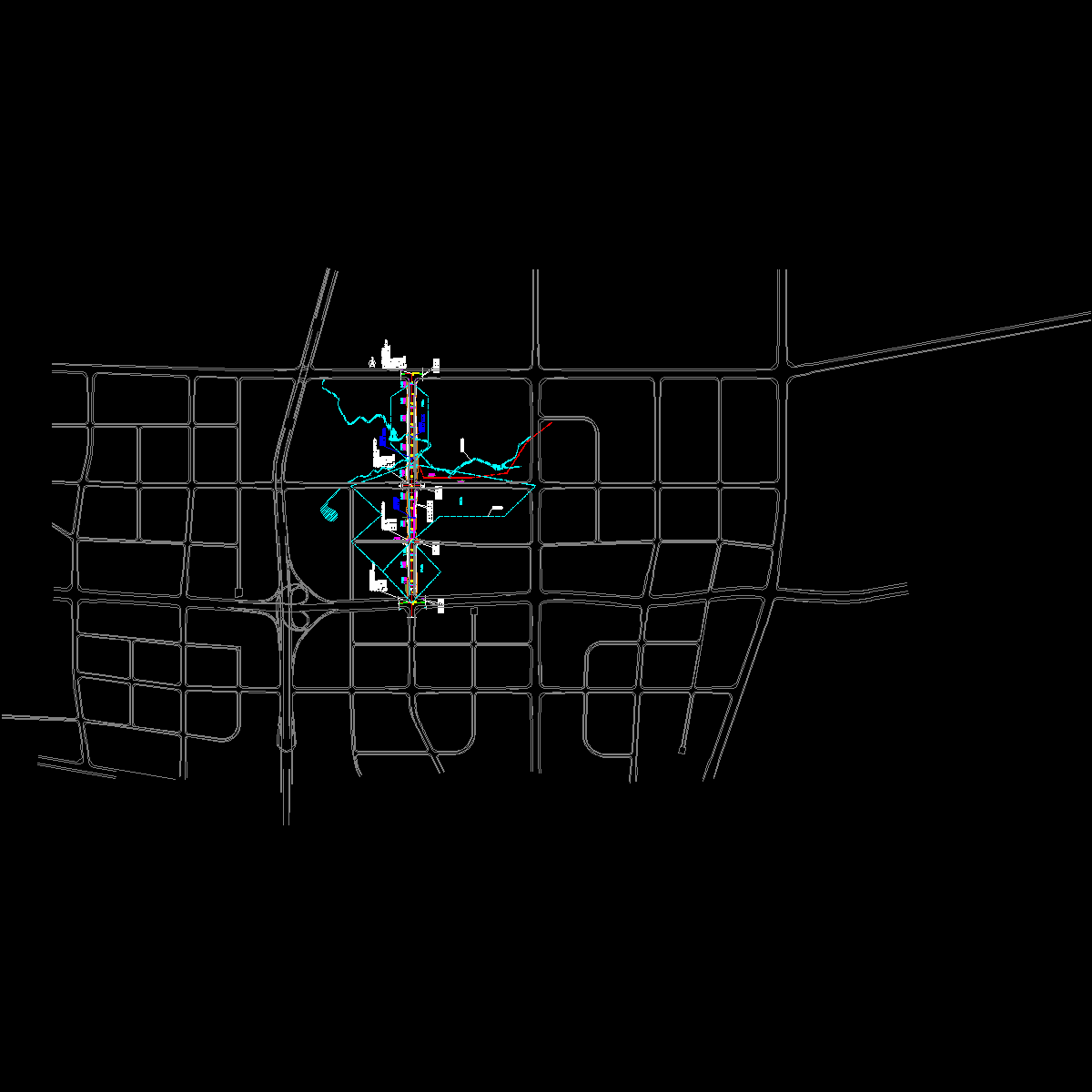

03 雨水分析图.dwg
03 雨水分析图.dwg

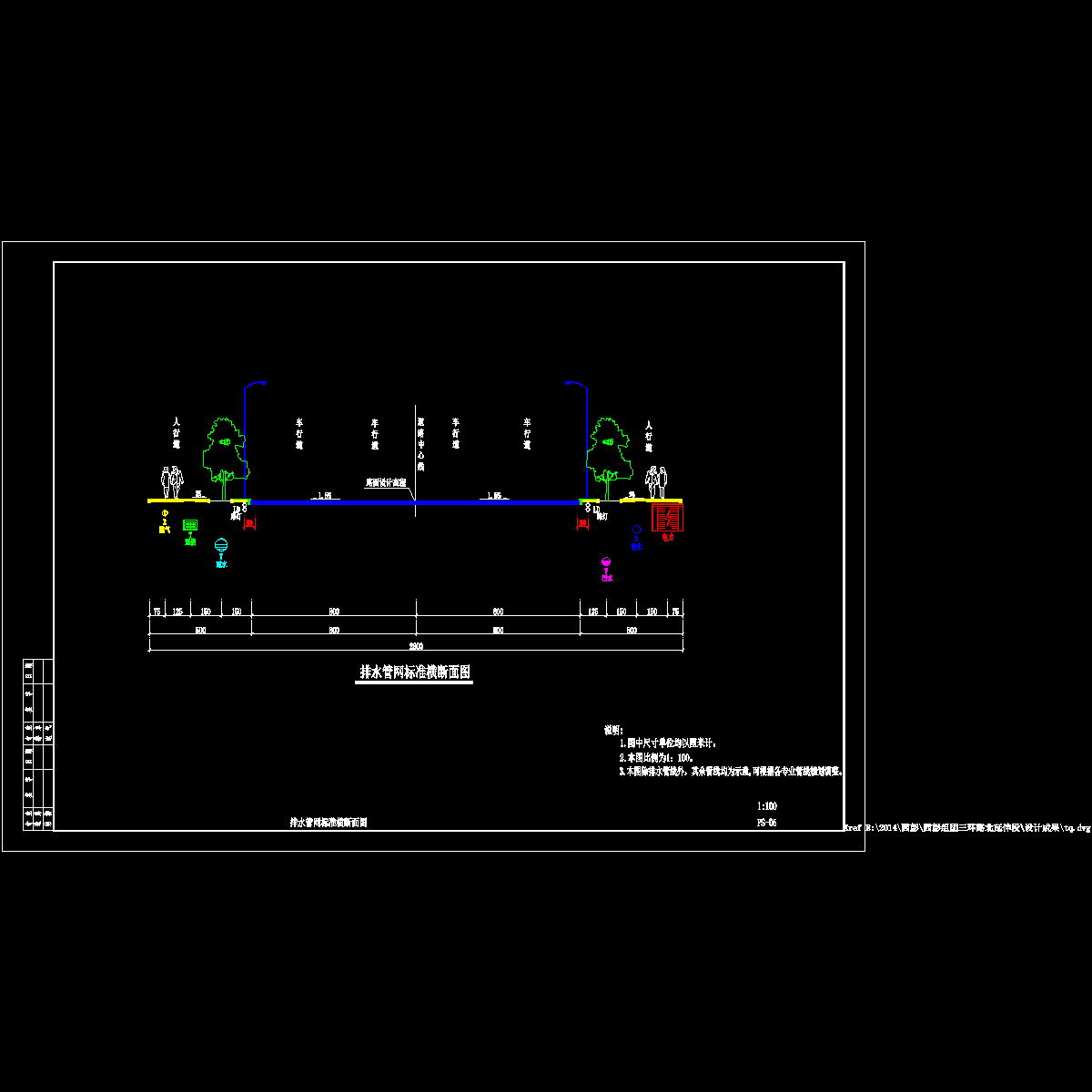

05 排水管网标准横断面图.dwg
05 排水管网标准横断面图.dwg

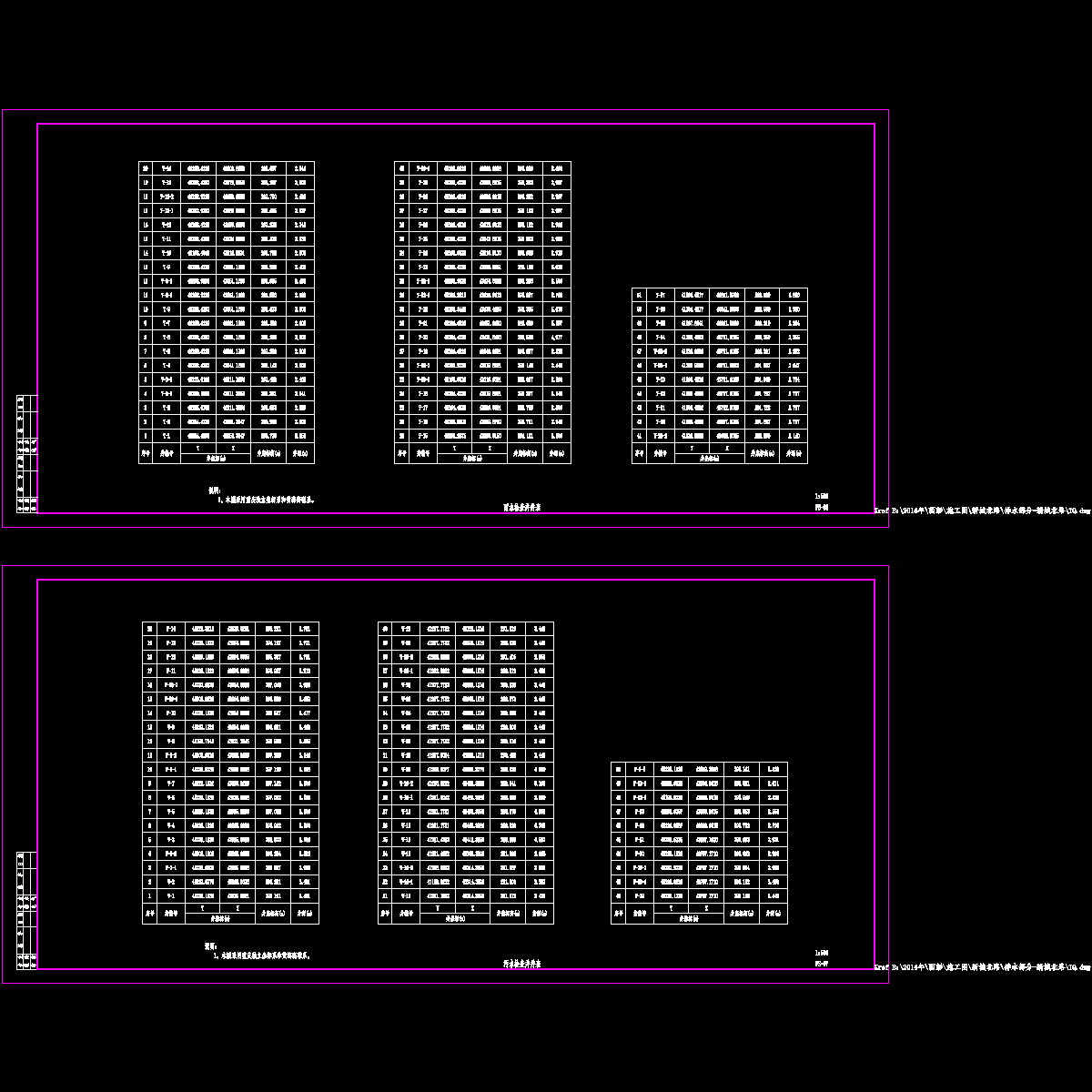

06~07 井表.dwg
06~07 井表.dwg

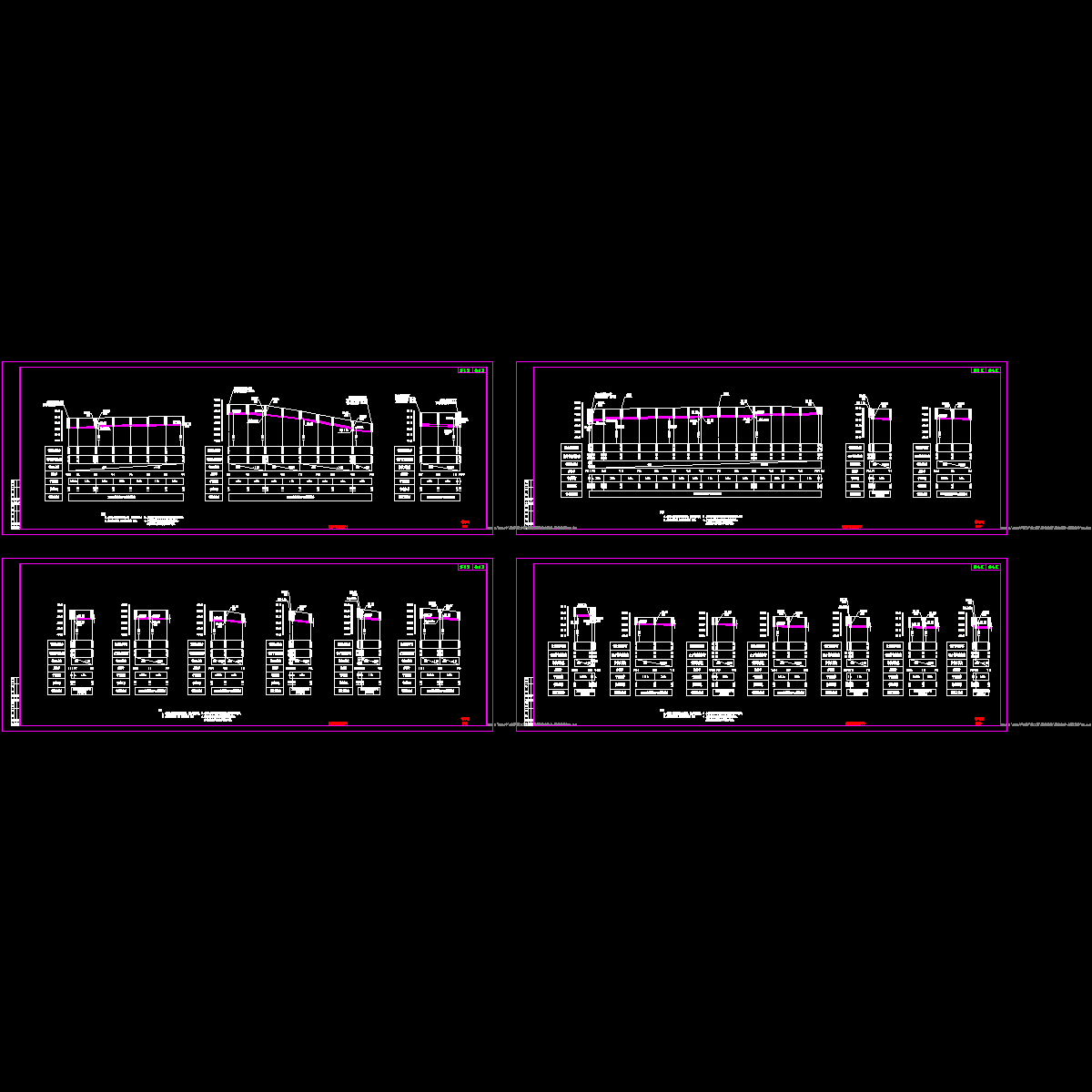

16~19 污水管线纵断面图.dwg
16~19 污水管线纵断面图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11eww1d21dwdc1dccc.rar

17.53 MB

售价: 100 积分    赚积分

市政道路工程施工相关帖子

回复

使用道具 举报

0

主题

0

帖子

2

积分

注册用户

Rank: 1

积分
2
发表于 2022-6-30 16:28:04
怎么没有设计说明
