城市道路箱涵工程CAD施工大样图（2013年）(dwg)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

【技术标准】
1）道路等级：城市次干道
2）设计荷载：城市-A级
3）高程系统：黄海高程系
4）设计基准期：100年
5）设计安全等级：一级
6）河道：规划河道宽度为12米，水深1.5m
7）规划水面标高：39.0m
8）净空要求：5m
【资料内容】

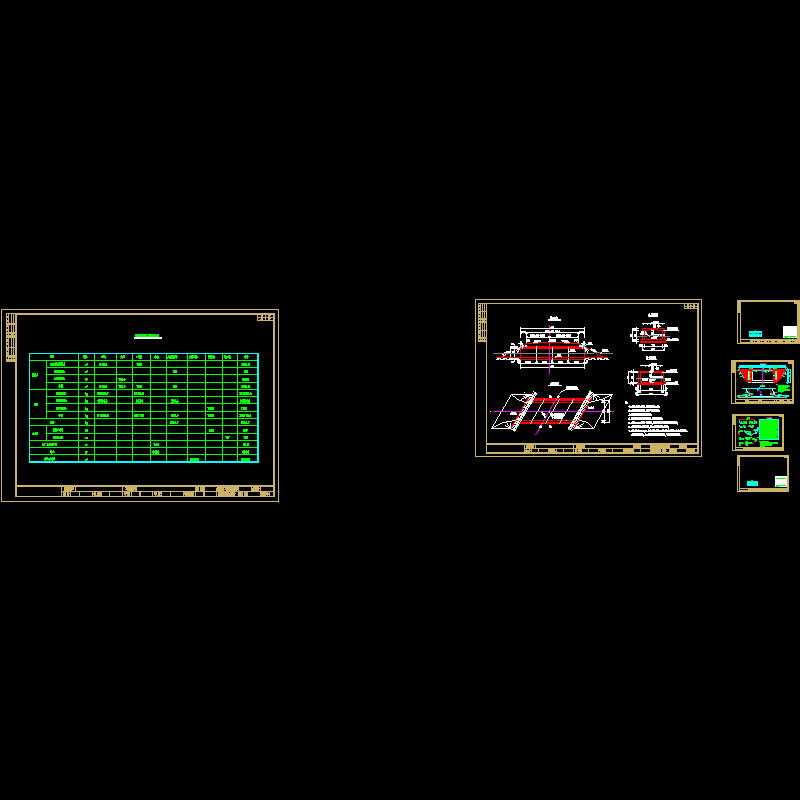

施工图说明；箱涵配筋图；箱涵构造图；箱涵布置图；箱涵平面位置图；箱涵人行道栏杆大样图；箱涵防水设计图……共7张CAD图纸，2013年设计

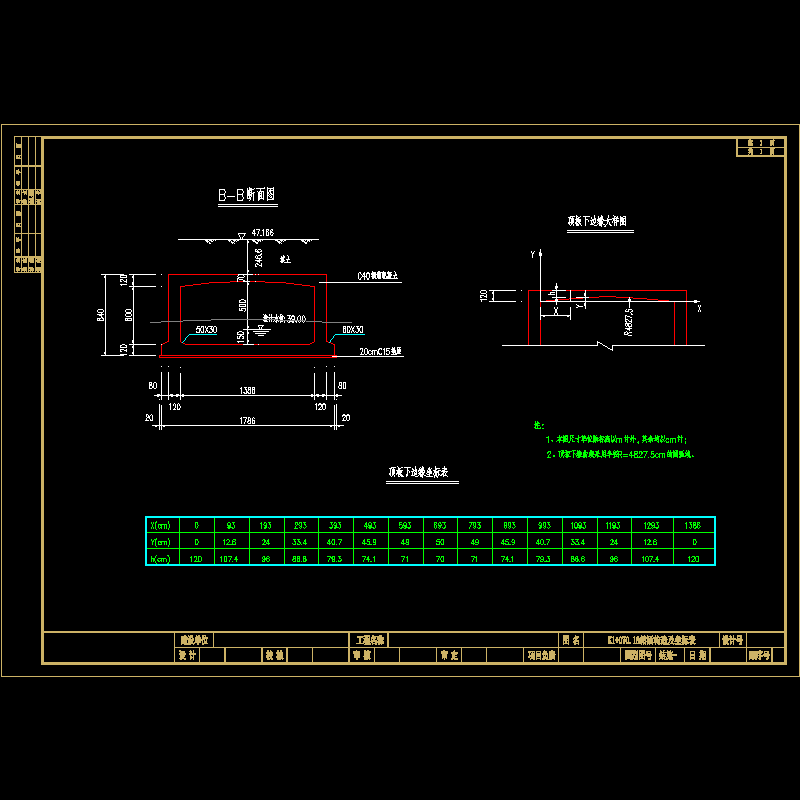

03 k1+070.18箱涵框架构造及坐标表.dwg

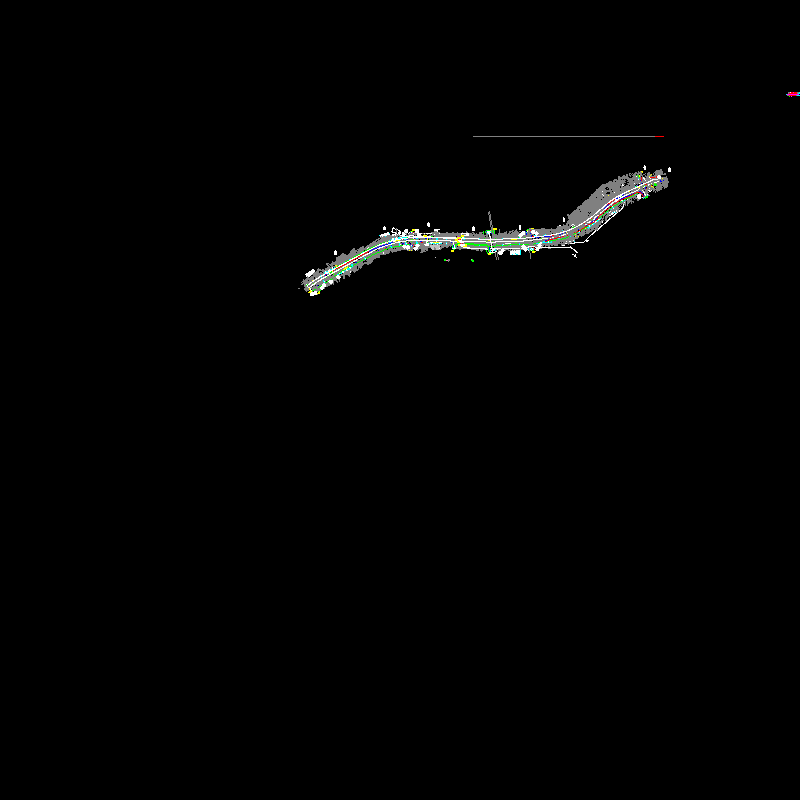

01 平面位置图.dwg

02 k1+070.18箱涵布置图.dwg

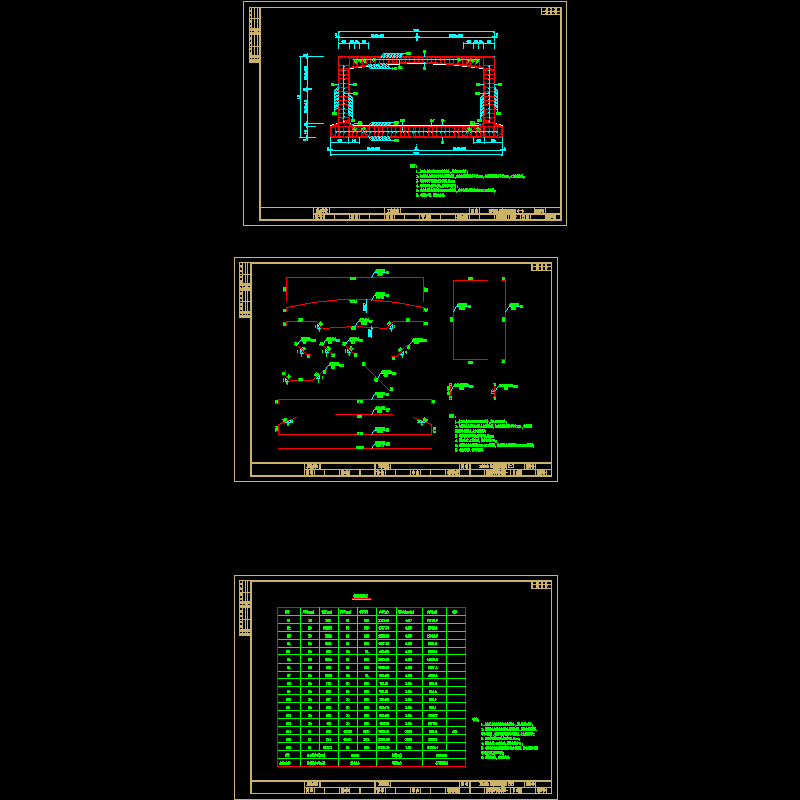

04 k1+070.18箱涵主体结构配筋图.dwg

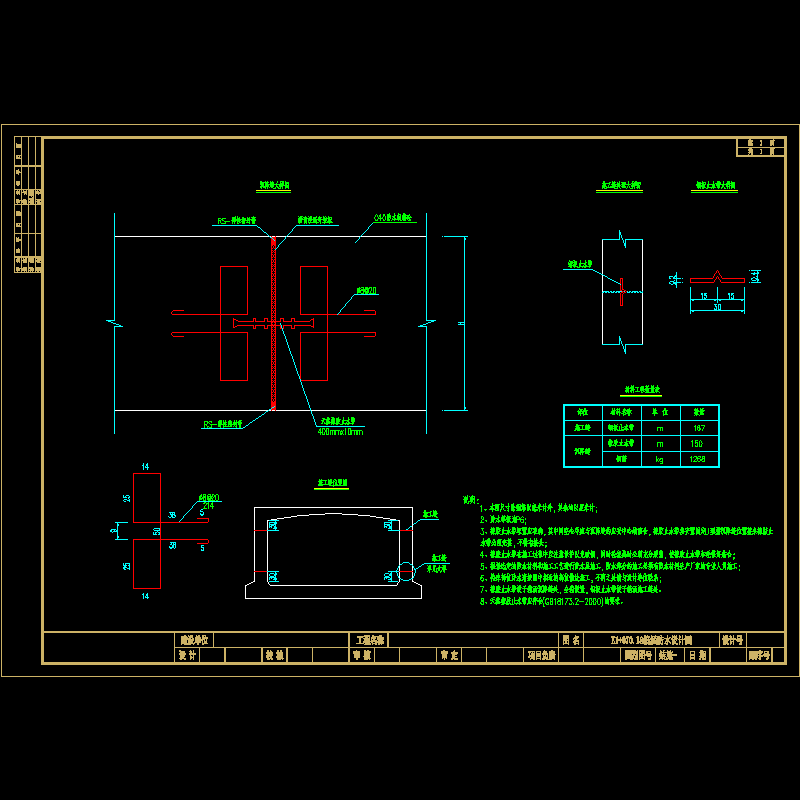

05 箱涵防水设计图.dwg

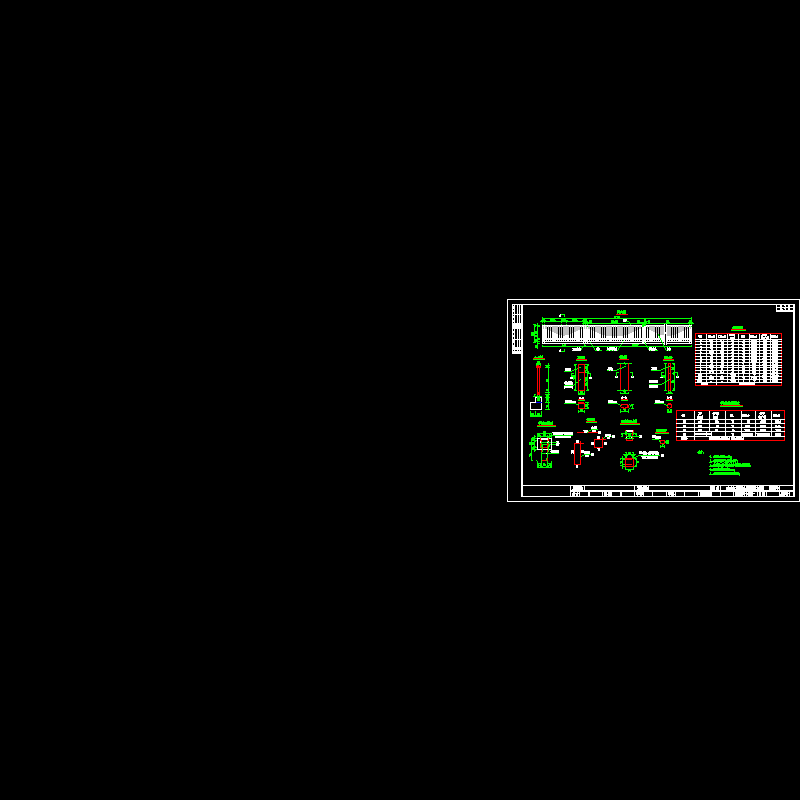

06 箱涵人行道栏杆大样图.dwg

施工图说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
