两车道市政道路工程施工CAD大样图全套95张(交通监控箱涵排水照明)

[复制链接]

0

主题

0

帖子

1062

积分

超级版主

Rank: 8Rank: 8

积分
1062
发表于 2021-2-4 21:43:22 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 车道数:二车道
  • 设计时速:40km/h
  • 干线:否
  • 位置:安徽
  • 编制时间:近代

附件详情

  • 箱涵及排水工程23:
  • 箱涵翼墙钢筋构造图
  • 箱涵处涵身填土处理图
  • 箱涵一般布置图
  • 箱涵平面位置图
  • 箱涵护栏构造详图
  • 箱涵涵身钢筋构造图
  • 箱涵涵身钢筋数量表
  • 污水管道纵断面图4
  • 雨水管道纵断面图4
  • 检查井加固图
  • 雨水口加固图2
  • 排水工程数量表
  • 管线综合标准横断面
  • 照明工程8:
  • 设计说明、图例
  • 系统图
  • 路灯控制箱安装大样
  • 路灯基础大样图
  • 照明平面图
  • 道路工程37:
  • 道路施工图总说明
  • 道路区域位置图
  • 道路轴线图
  • 道路平面图
  • 道路纵断面图
  • 道路竖曲线要素表
  • 标准横断面图
  • 道路结构图
  • 逐桩坐标表
  • 道路路基横断面图
  • 道路土方总表
  • 右转弯拓宽车道大样图
  • 道路侧、平石大样图
  • 道路树池侧石图
  • 盲道设计图
  • 道路车止石及无障碍道口大样图
  • 穿越水塘路基处理示意图
  • 交通工程27:
  • 道路标志标线平面布置图
  • 人行道及其预告标示大样图
  • 标线设置标准图
  • 导向箭头布设大样图
  • 箭头大样图
  • 标志版面大样图
  • 单桩正方形标志牌结构设计图
  • 单柱正方形标志牌基础设计图
  • 单柱矩形标志牌结构设计图
  • 单柱矩形标志牌基础设计图
  • 单悬臂标志结构设计图
  • 单悬臂标志基础设计图
  • 路名牌版面布置图
  • 路名牌基础设计图
  • 纵、横向滑动槽钢连接杆件大样图
  • 道路监控平面图
  • 7米杆电子警察大样图
  • 人行信号灯大样图
  • F杆信号灯大样图
  • 信号机基础大样图
  • 交通设施横断面图

附件详情

设计依据:《 城市道路 工程设计规范》(CJJ37-近代)、《无障碍设计规范》(GB50763—近代)。设计内容包括:道路、箱涵、交通、监控、排水、照明等工程。交通监控包含视频监控系统、信号控制系统、电子警察违法抓拍系统以及管线、窨井系统。
道路等级:城市支路;设计速度:30Km/h;路面交通等级: 中等偏重型;设计荷载:机动车道:BZZ-100; 路面类型:沥青混凝土路面;设计年限:10年。全长约1117.829米,道路红线宽度18米,双向两车道。项目所在区域排水体制为雨污分流,这份参考资料的设计范围为雨、污水管线的施工图。设计雨水管径D400~800mm。污水设计d600~800mm。雨水检查井采用砖砌雨水检查井。道路机动车道两侧均设置偏沟式单箅雨水口;在道路低点、变坡点处增设偏沟式双篦雨水口。沟塘段沟塘回填采用碎石或经加工的建筑垃圾其厚度为30cm,再采用4%~6%石灰土回填分层夯实至路床顶面,再进行道路结构层的施工。
4×2.5m的箱涵,斜交30度。涵身长约26米,涵顶覆土随着道路纵段的变化而变化,平均覆土厚度约0.7米。技术标准:设计基准期:50年;涵型:单孔箱涵;设计车速:40km/h;荷载标准:城-A级;抗震设防:基本烈度6度;过流能力:10.0m3/s。 涵身(顶、底板和侧墙)混凝土:C30。涵身基础垫层混凝土:C15。钢筋:HPB235、HRB335钢筋。
交通标志设置形式有单柱式和单悬臂式两种。警告标志:三角形边长为90cm;禁令标志:圆形直径为80cm;三角形为90cm;指示标志:圆形直径为80cm;正方形边长为80cm……共计95张,设计于近代年

标准横断面图

穿越水塘段路基处理示意图

道路无障碍道口大样图

人行信号灯大样图

箱涵涵身钢筋构造图

箱涵翼墙钢筋构造图

道路石油沥青技术要求

改性乳化沥青的技术要求

乳化沥青的技术要求

单柱矩形标志结构设计图

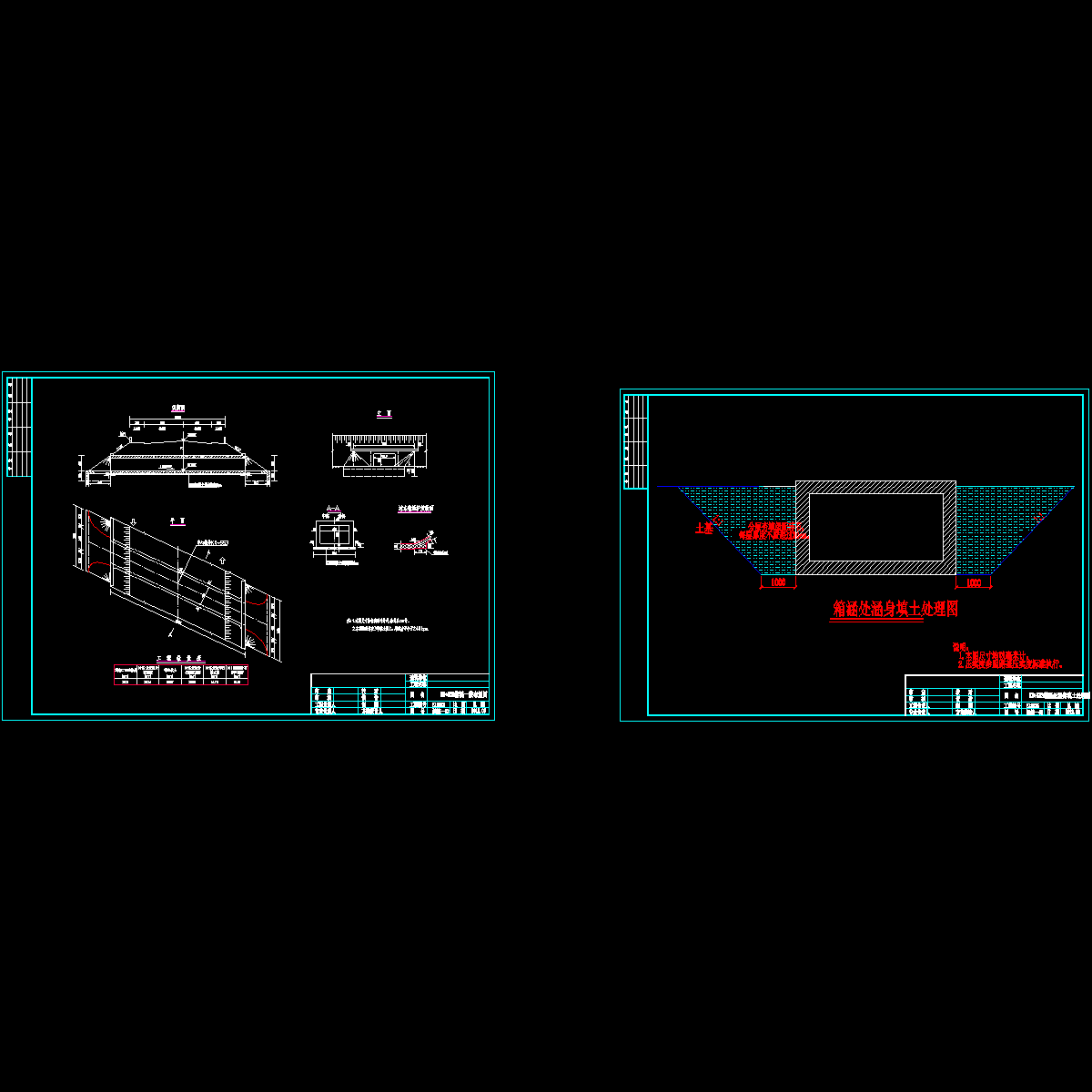

一般布置图.dwg
一般布置图.dwg

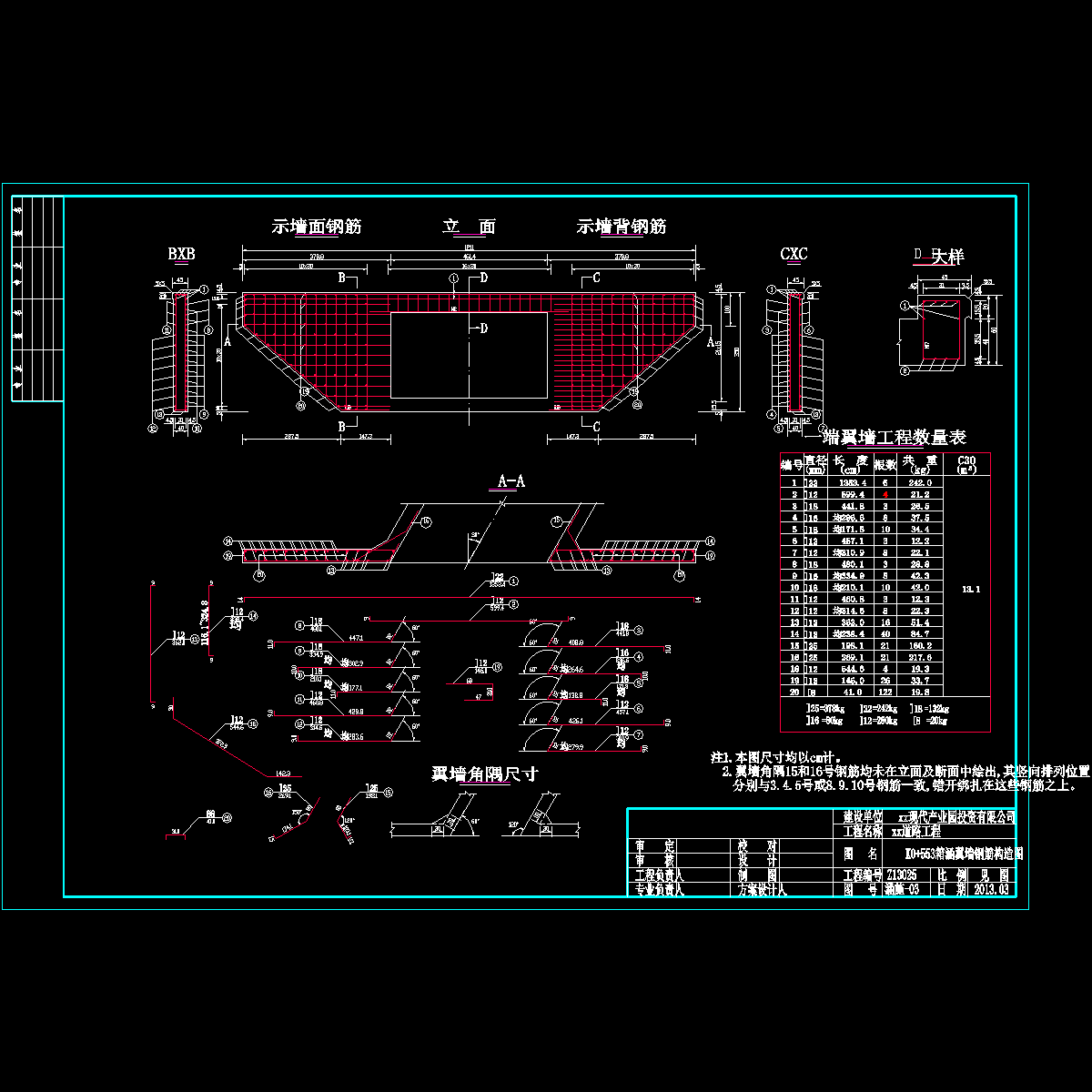

翼墙.dwg
翼墙.dwg

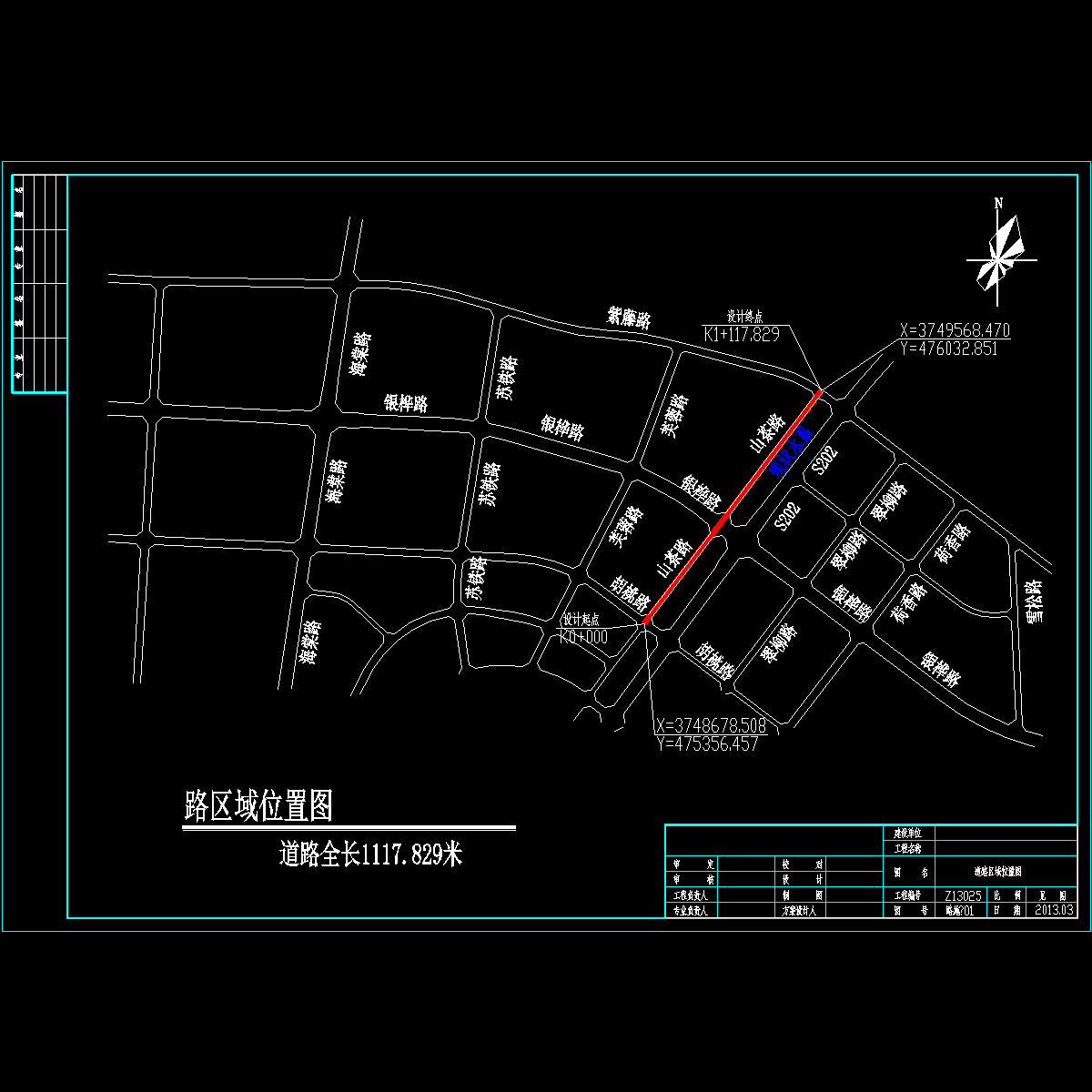

道路区域位置图.dwg
道路区域位置图.dwg

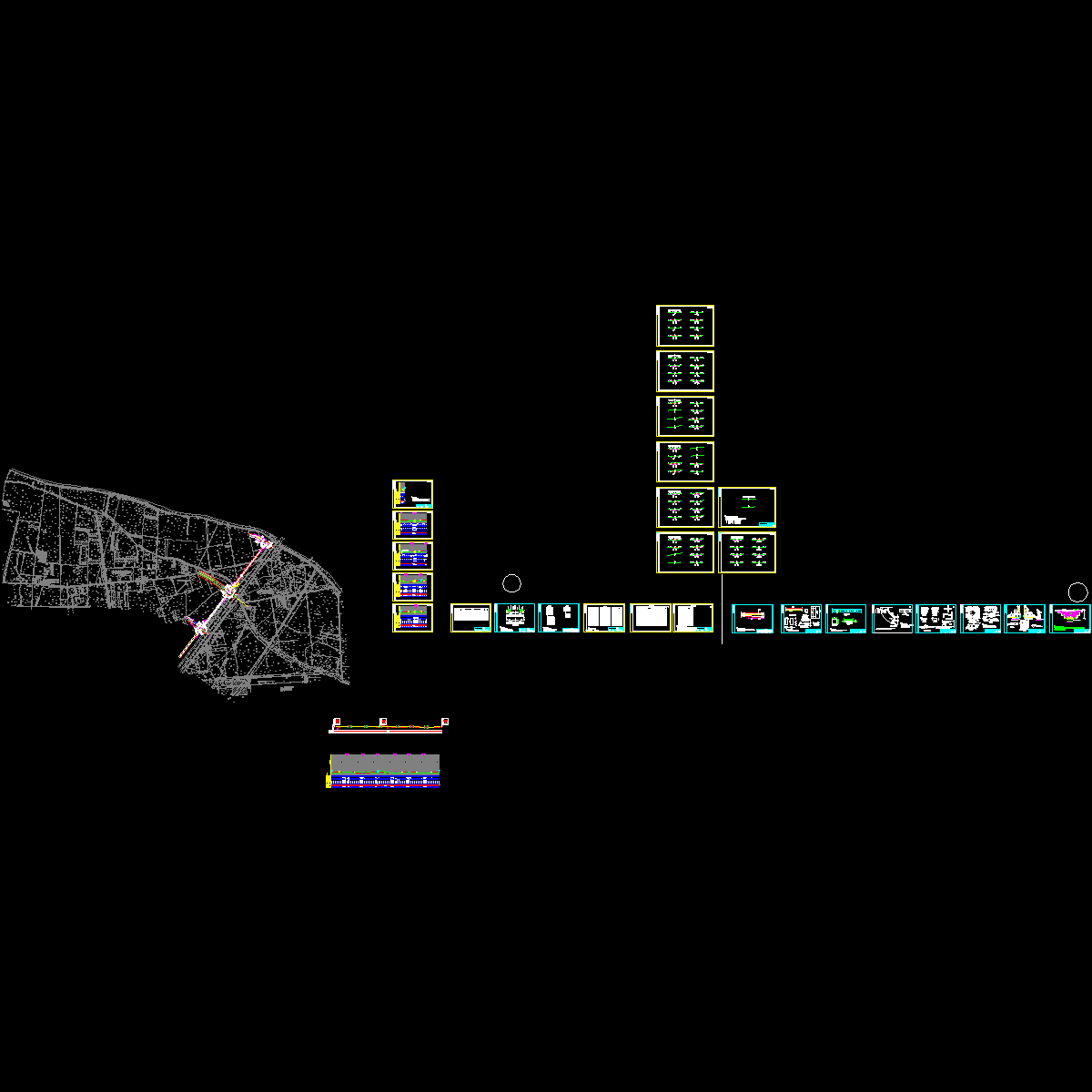

路.dwg
路.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ewcdsdc2d0wf2dds.rar

15.65 MB

下载  售价: 100 积分    赚积分
