双向四车道交通工程标志标线改造施工大样图cad

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：二级
• 车道数：四车道
• 设计时速：40
• 干线：否
• 位置：重庆
• 设计年代：近代

该附件为： 双向四车道交通工程标志标线改造施工图 ，格式为dwg，同类工程可下载参考。

一、施工图 设计说明 ：

1. 标志板采用牌号为3003的铝合金板制作，板厚2.0毫米。
2. 标志板与滑动槽钢采用铝合金铆钉连接，板面上的铆钉头应打磨平滑，标志板边缘应作卷边处理。
3. 标志板与立柱采用抱筋连接，抱筋及底衬的大样如图《抱箍、抱箍底衬及滑动槽钢大样图》。
4. 立柱材料采用无缝钢管，与基础通过法兰盘用螺栓连接，立柱与法兰盘焊接。
5. 所有金属构件除特殊说明外均用Q235钢制作。
6. 标志杆需进行热浸镀锌防腐处理，镀锌量为600g/m ，外露部分和螺母、垫圈等镀锌量为350g/m。
7. 标志在路侧的设置位置和立柱的长度在施工时可根据地形情况参照国标有关规定进行调整。

二、相关图片：

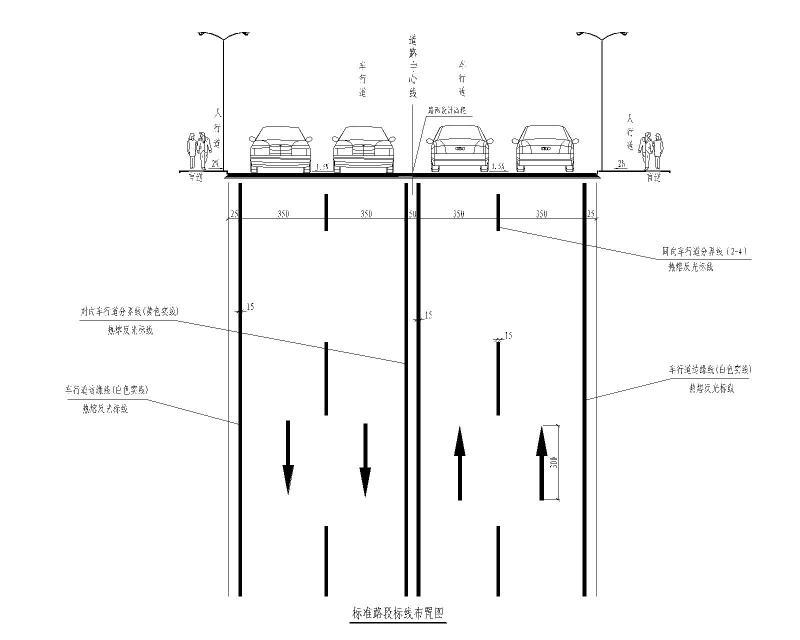

标准路段标线布置

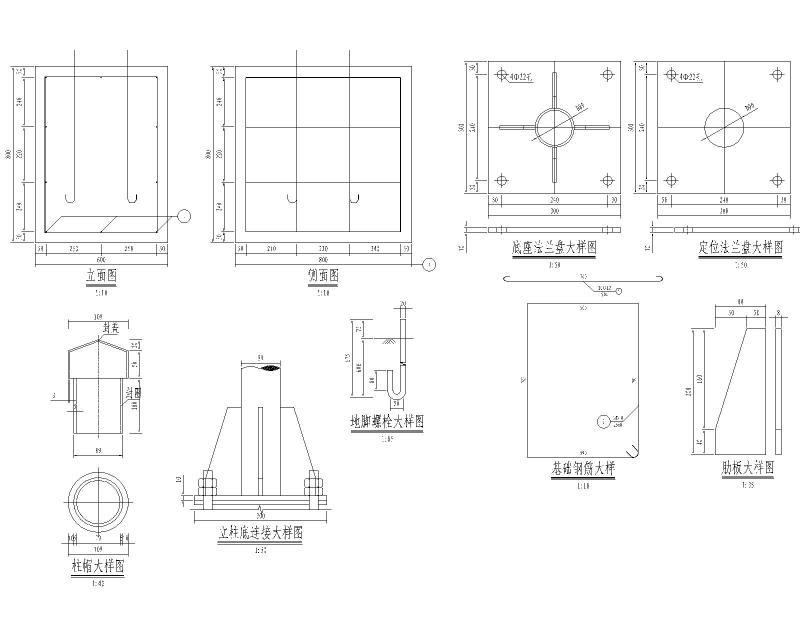

单立柱支撑结构图

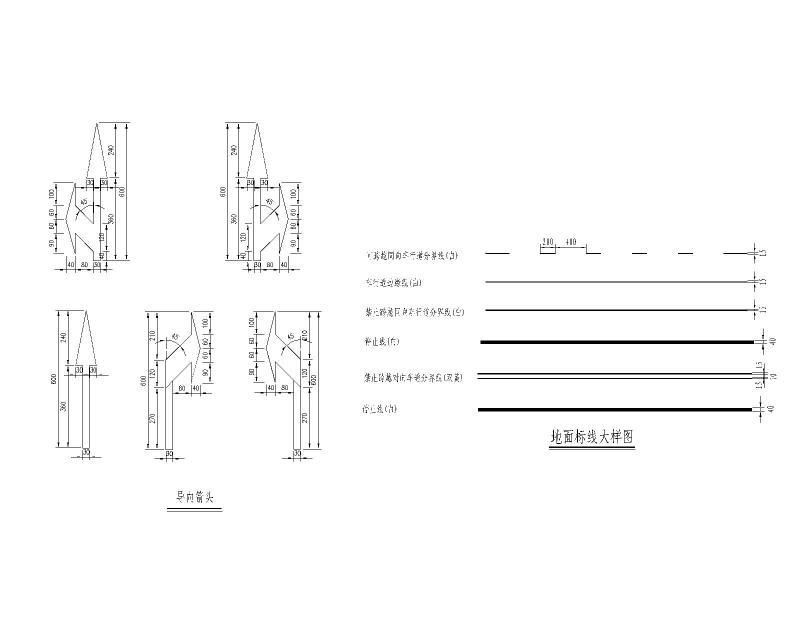

地面标线大样图

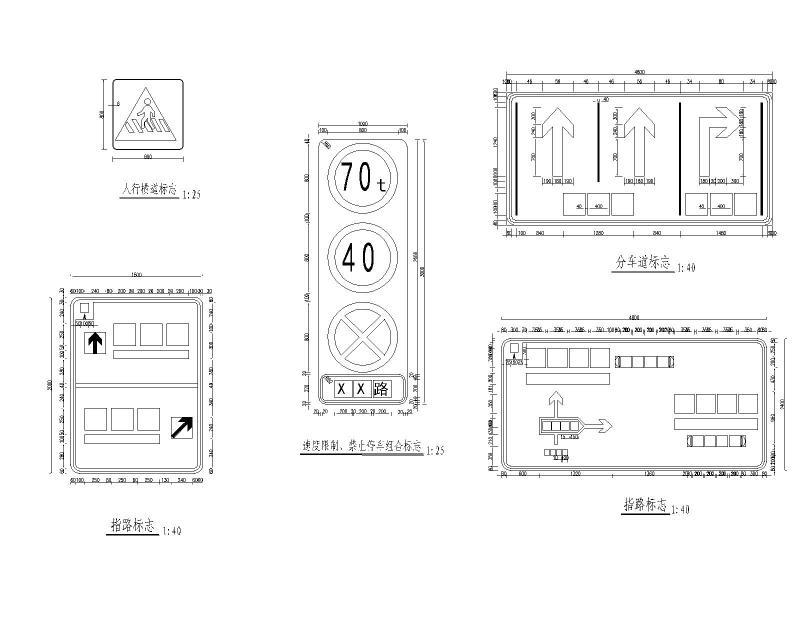

交通标志版面大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
