项目概要：
现状路面建筑结构形式为水泥混凝土路面，建成并通车已经10年，该资料将现状水泥混凝土路面及水泥稳定风化砂基层全部挖除，修整路基后新建沥青混凝土路面。道路全长1721.516m, 道路规划红线宽度30m，道路等级为城市次干路，设计行车速度30km/h，为双向四车道。该资料及施工范围为30m红线范围内。
道路标准横断面采用规划横断面：4m（绿化带） 2.2m（人行道） 1.3m（通槽绿化）＋15m（机动车道）＋1.3m（通槽绿化） 2.2m（人行道） 4m（绿化带），道路全宽30m。
......
技术指标：
1、道路等级：城市次干路，设计速度为30km/h；
2、路面设计荷载标准：BZZ－100；
3、横坡：车行道：1.5%（双向）；
人行道横坡：1.5%（向内）；
4、路面类型：沥青混凝土路面。
5、沥青路面结构的设计使用年限：10年。
6、设防烈度6度，地震动峰值加速度系数Ag＝0.05g；
......
设计于2013年，共12张CAD设计图。

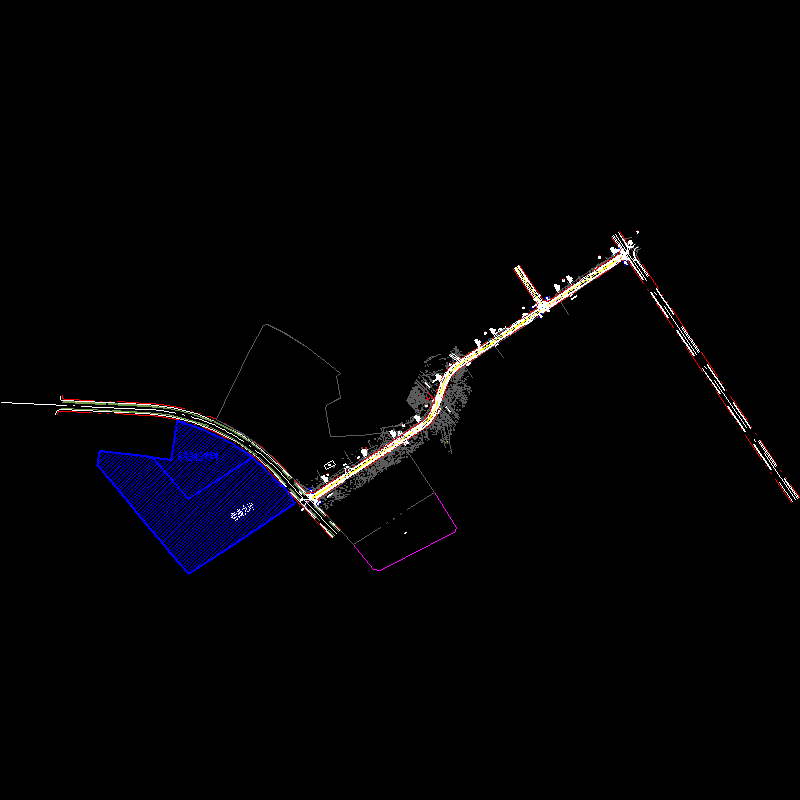

富源一号路标线审图后修改.dwg

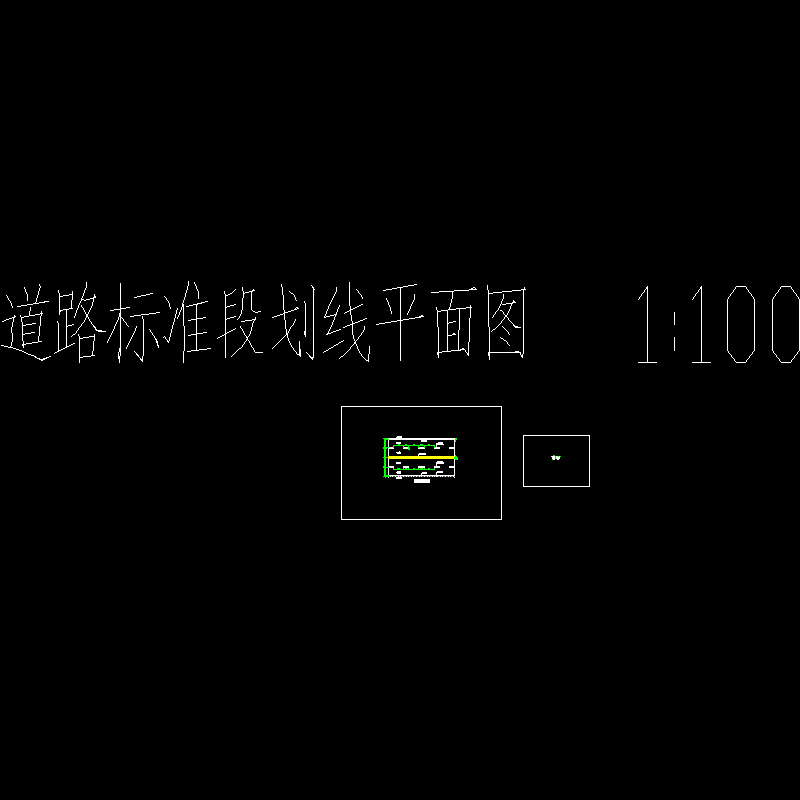

标线图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
