双向四车道城市支路三册全套施工大样图（dwg）

ghjkkkff · 发表于 2021-10-29 22:44:33

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

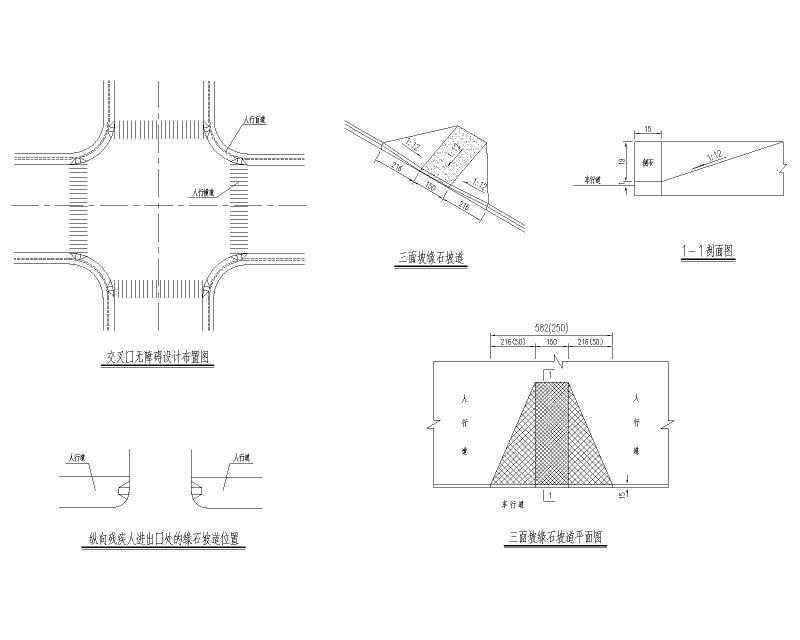

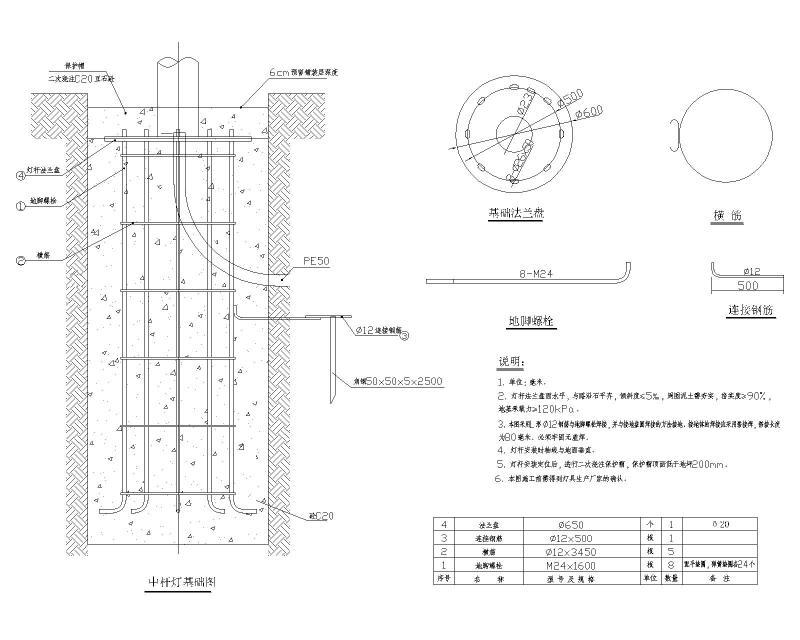

该附件为： 双向四车道城市支路三册全套施工图（dwg） ，编制与，包含：道路交通照明，节点清晰，同类工程可下载参考。

一、项目概要：

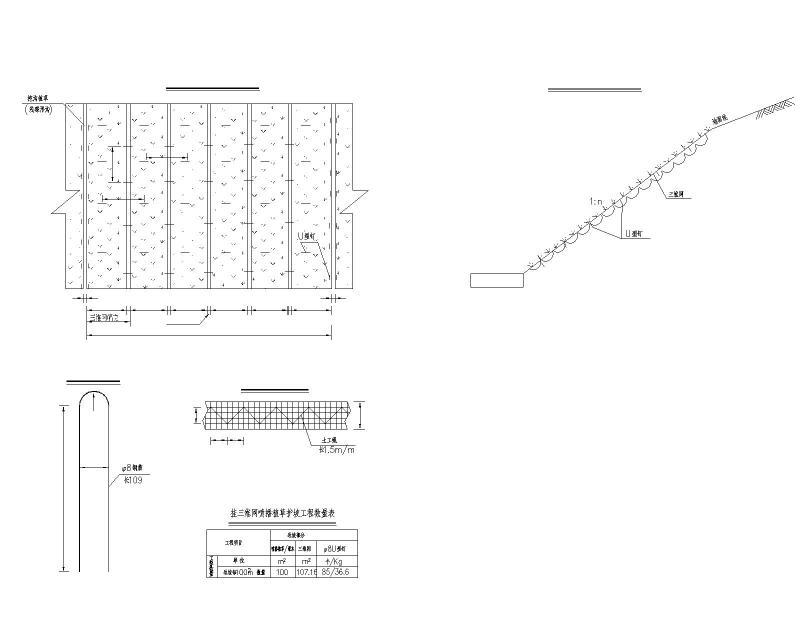

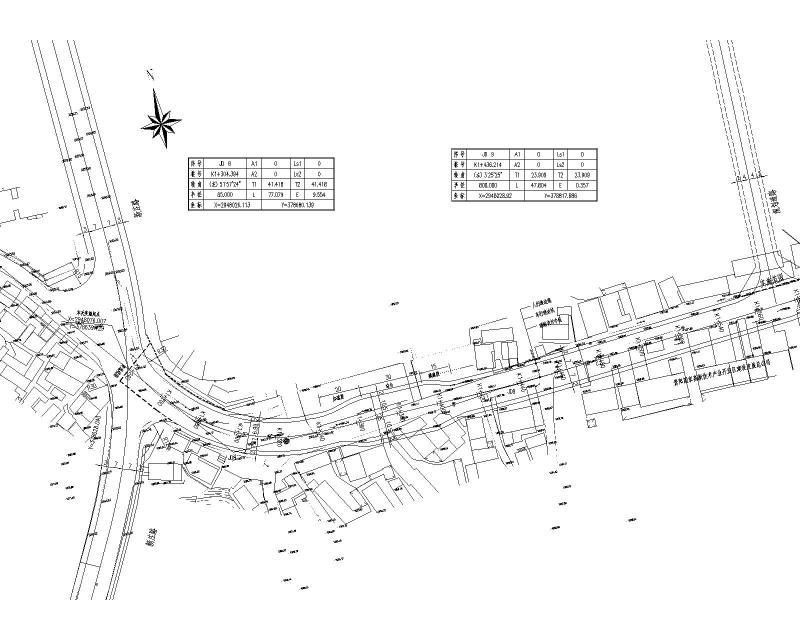

拟建xx路道路工程，是片区规划的一条重要的支路。道路全长2098.868米，道路实施宽度为18米。设计车速为20公里/小时，实施段全长858.868米。
路面结构设计使用车限：10年
交通量饱和设计年限：15年
标准轴载：双轮组单轴载100kN 为标准轴载，BZZ-100

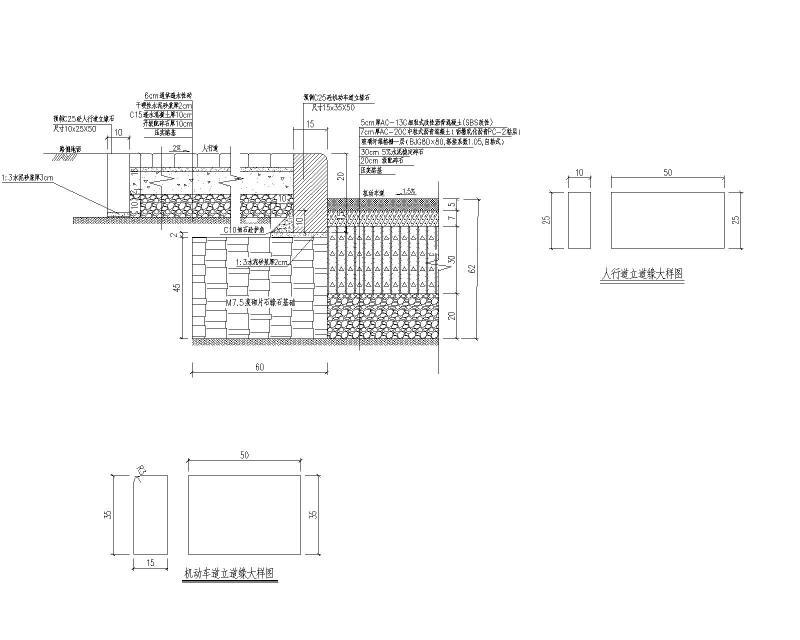

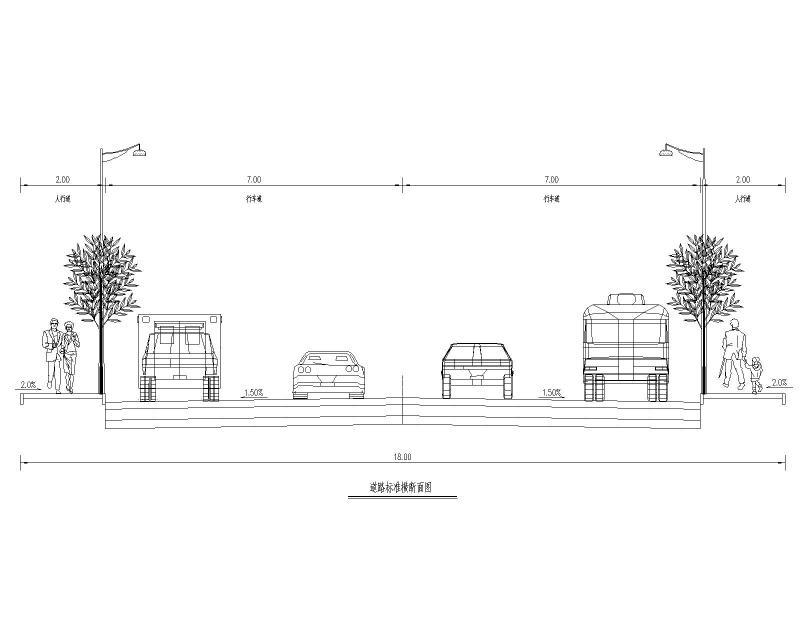

路幅宽度：路基段道路红线宽度为18m，其横断面形式为一块板，双向四车道，其横断面布置为：2.0m（人行道） 7.0米（车行道） 7.0米（车行道） 2.0m（人行道）=18.0m。
路基设计要求：路基采用重型压实度标准，路基顶面设计回弹模量不得小于20Mpa，路床应处于干燥或中湿状态。基层顶面回弹模量不得小于100Mpa
道路车行道拱横坡为1.5%（外倾），人行道横坡为2.0%（内倾）。
