[CAD]26m宽双向四车道城市次干道照明设计施工图纸18张.dwg

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

道路全长2882.362m， 全线道路设计时速为40km/h，规划标准路幅宽度为26m，双向四车道，定位为城市次干道Ⅰ级。 　　照明施工图设计包含：1、照明供电系统；2、道路照明系统设计；3、安全接地系统设计。 　　照明供电设计：该项目用电负荷为三级负荷，用电设备总容量为88kW，预留由广告照明20kW，景观照明20kW及交通监控10kW。照明设备采用10/0.4kV户外箱式变电站供电，箱变进线电源就近接自城市10kV公共电网或城市电网环网供电，箱变低压出线采用220/380V电压，三相四线制供电。本段道路全程设置一台箱变。箱变容量为125kVA。配电系统采用低压集中补偿和路灯单灯补偿相结合的方式：补偿后系统的功率因数达到0.9以上。照明箱变采用SCB10节能型变压器。道路照明采用常规低杆照明方式：采用单臂灯对称布置，灯具光源采用150W高压钠灯光源。道路照明灯具采用半截光型灯具。道路照明灯杆采用喷塑热浸锌圆锥钢管。 　　…… 　　照明设计标准：平均亮度Lav≥1.0cd/平米；平均照度Eav≥15Lx；平均亮度均匀度LmXXn/Lav≥0.4；平均照度均匀度EmXXn/Eav≥0.35；功率密度值LPD≤0.70W/m2 （双向四车道）；眩光限制阈值增量TXX（%）最大初始值TXX=10%。 　　…… 　　共计18张，设计于2011年

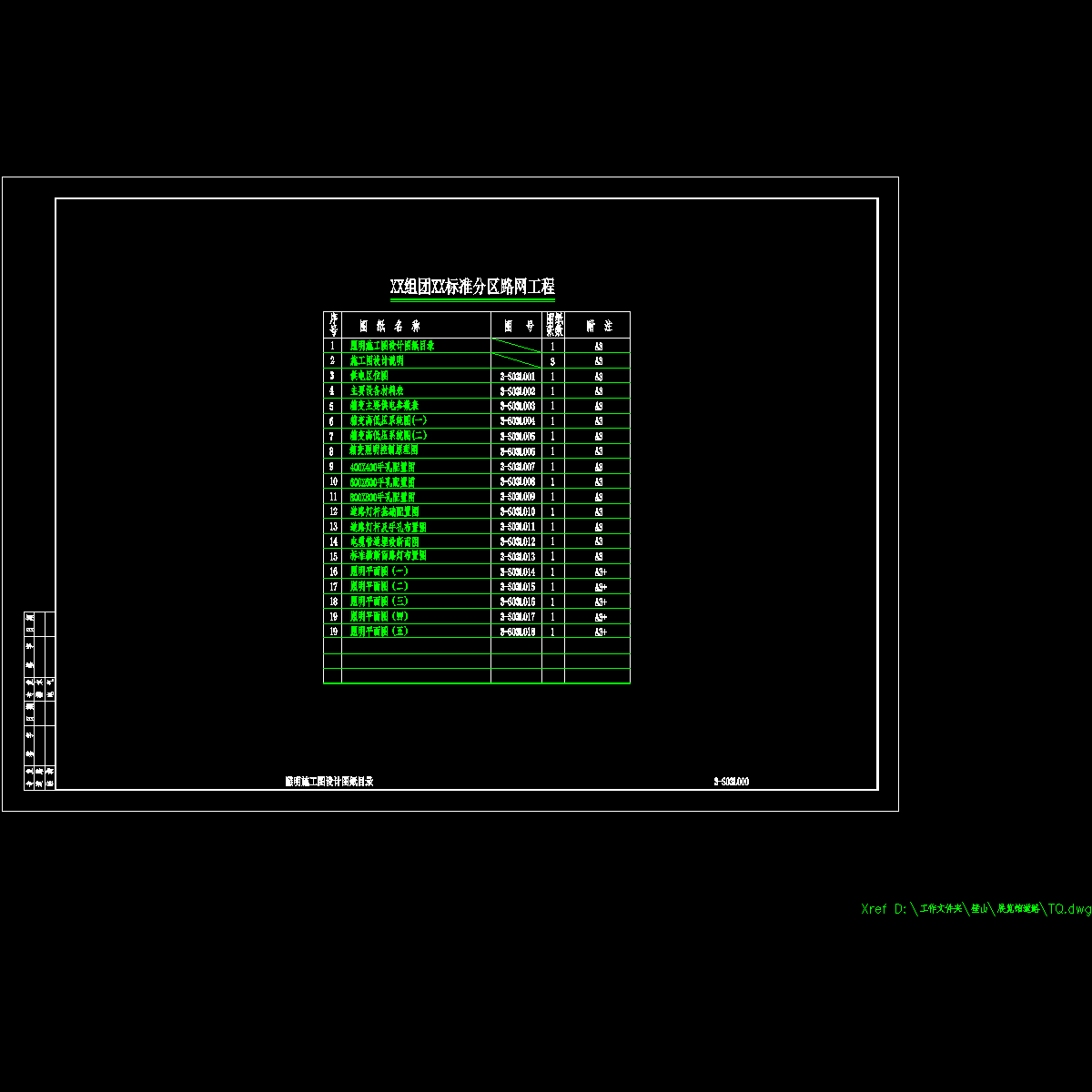

00照明图纸目录.dwg

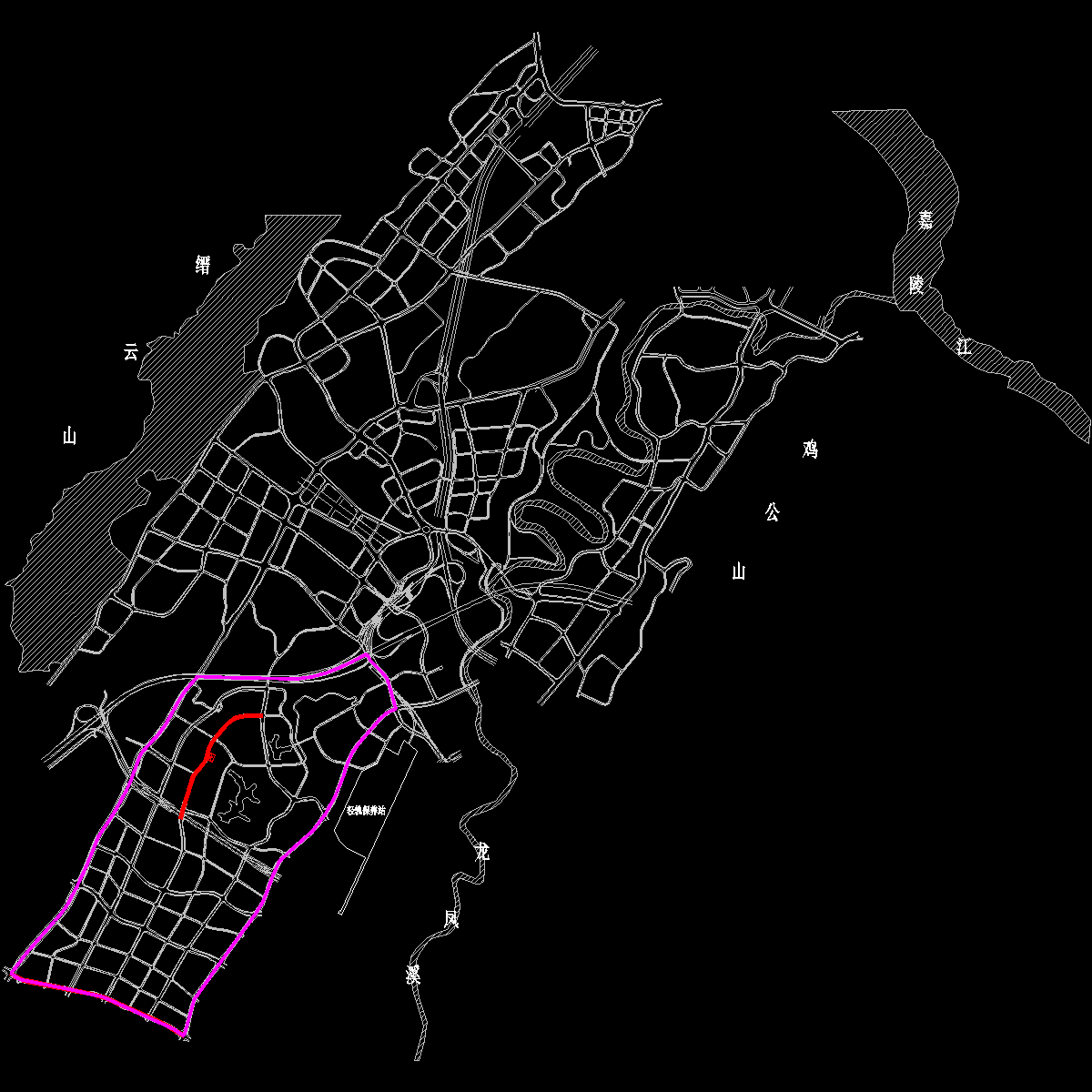

01 供电区位图.dwg

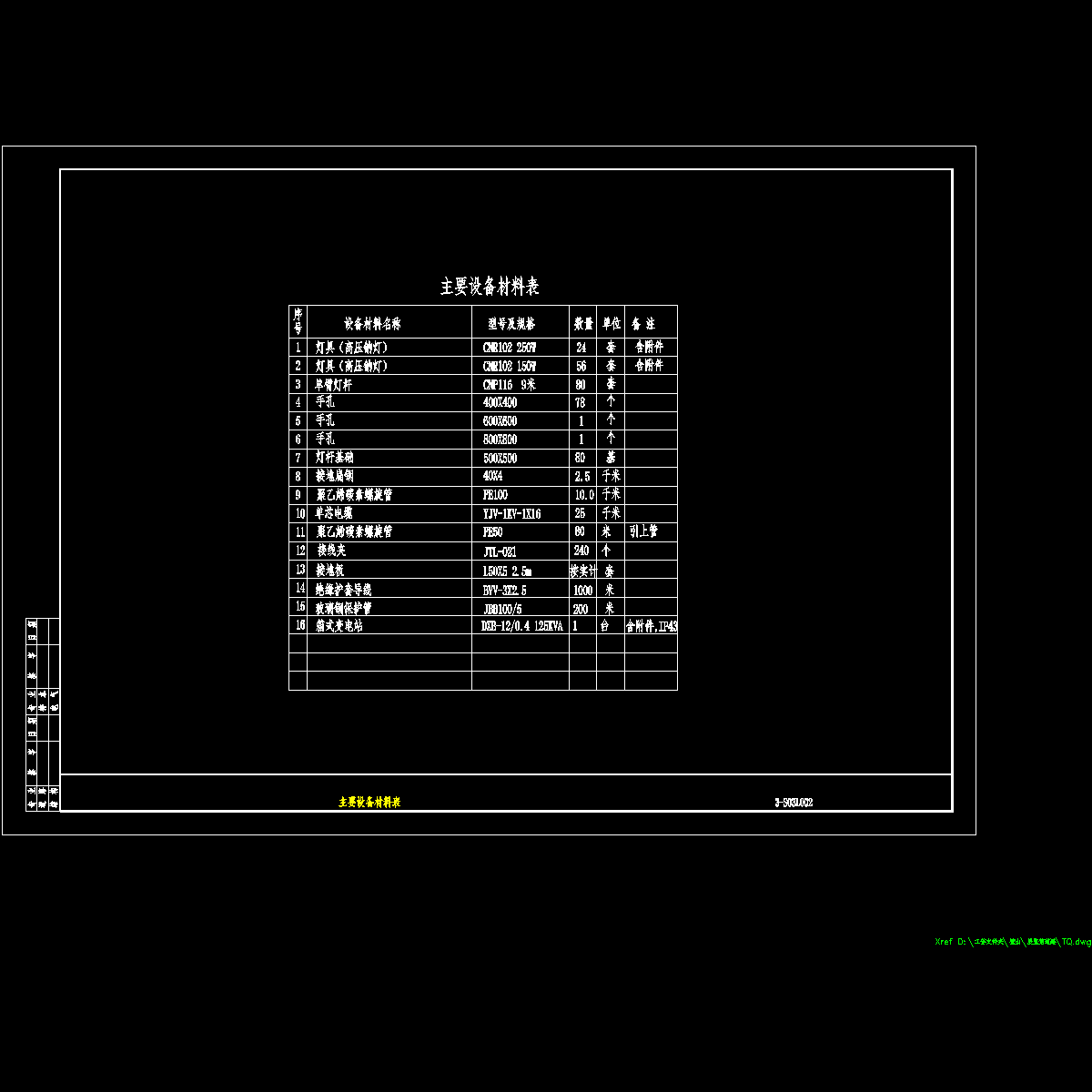

02主要设备材料表.dwg

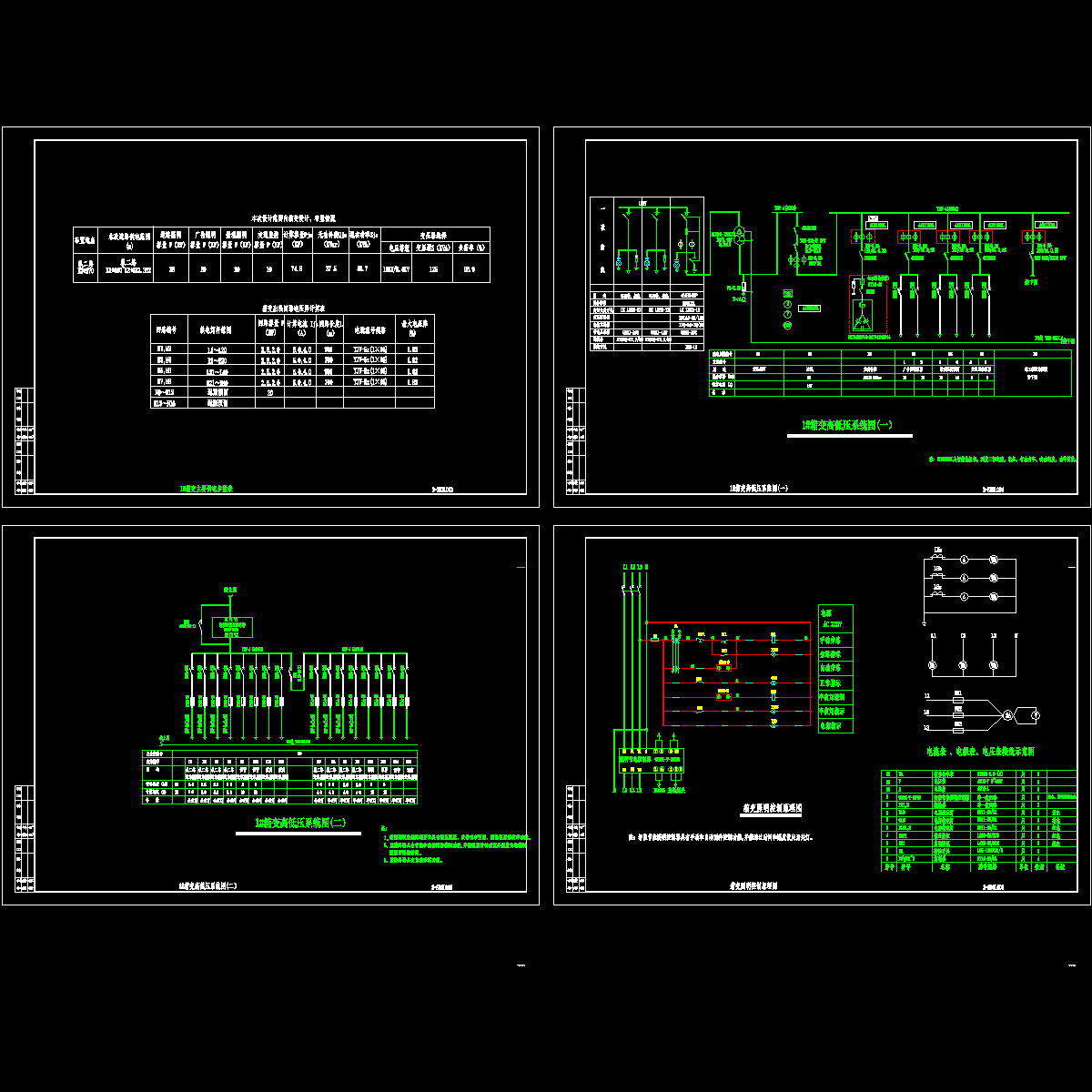

03~06高低压系统图、控制原理图.dwg

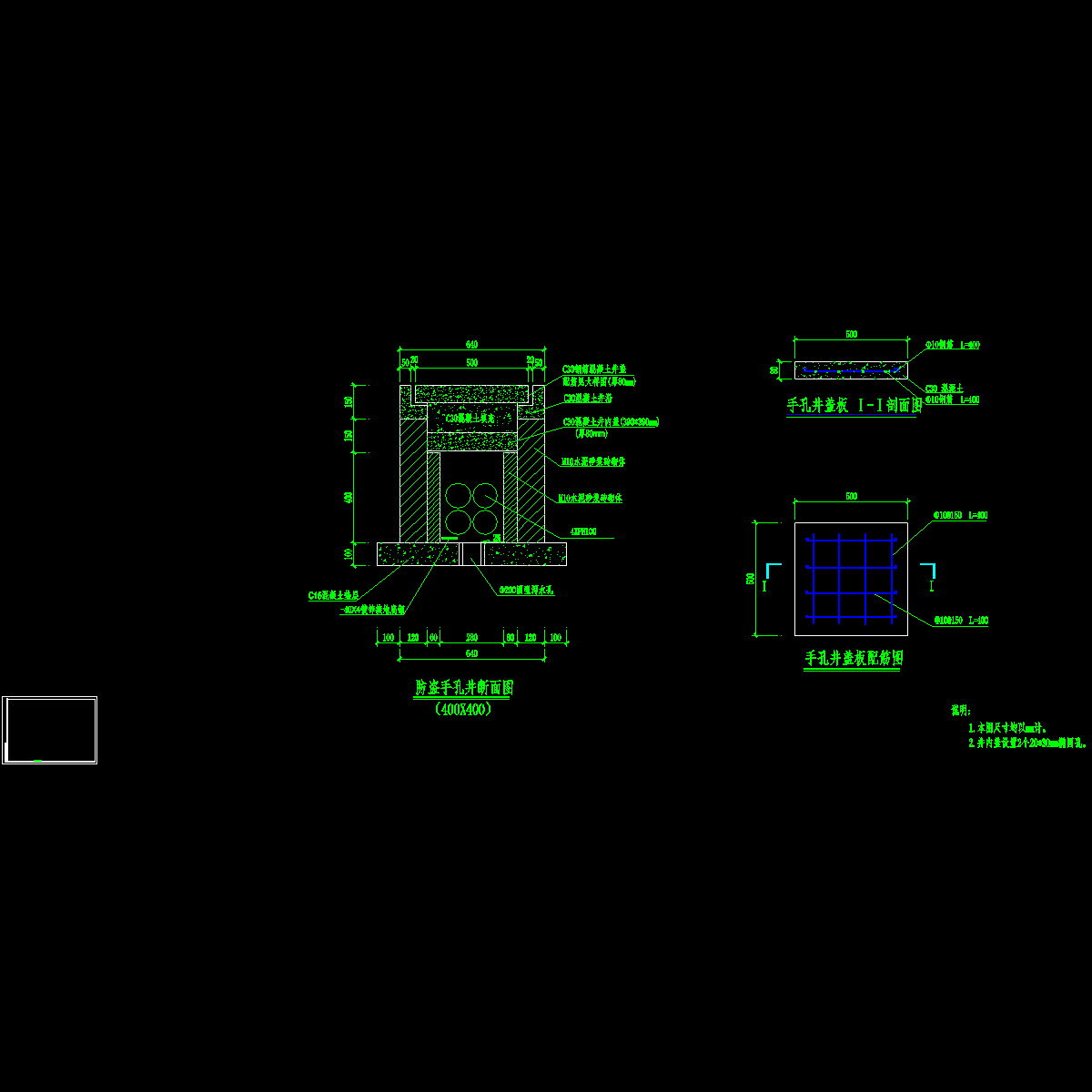

07 400×400手孔配置图.dwg

08 600x600手孔配置图.dwg

09 800x800手孔配置图.dwg

10 道路灯杆基础配置图.dwg

11 道路灯杆及手孔布置图.dwg

12 电缆管道埋设断面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
