双向四车道城市次干路交通工程大样图cad平面图

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：二级
• 车道数：四车道
• 设计时速：40
• 干线：否
• 位置：海南
• 设计年代：近代

该附件为： 双向四车道城市次干路交通 工程图纸 格式为CAD Word PDF，。

一、项目概要：

• 道路整体呈西南～东北走向，为新建道路，道路全长1900.594m。道路起点桩号K0 000.000，坐标为X=205410.277，Y=209531.021；终点桩号K1 900.594，坐标为X=207112.668，Y=210337.478；
• 城市次干道，设计速度40km/h。其中，交通工程设计内容有交通标志、交通标线和交通信号控制。
• 该资料考虑多杆合一，交通预埋管线和照明管线统一考虑做成综合管，窨井考虑和照明手孔井统一考虑做成综合井。沿线标志牌、机动车信号灯在保证功能的前提下与路灯灯杆合杆设置，人行信号灯采用智慧人行信号灯，单独设置。信号机条件允许的情况下与配电箱等箱体合并设置，在适当的位置摆放汇聚机箱。

二、基础建设要求：

1、管道数量：并排共四根；

2、孔径：直径110MM

3、材质：强力PE管，壁厚不少于8MM：

4、埋深：机动车道700mm、人行道500mm：

5、工艺要求：沟底细砂垫层，夯实，接头处要牢固、密封、管道坡度与路面坡度一致，如有坡度须用截 面图示意坡度。

三、相关图片：

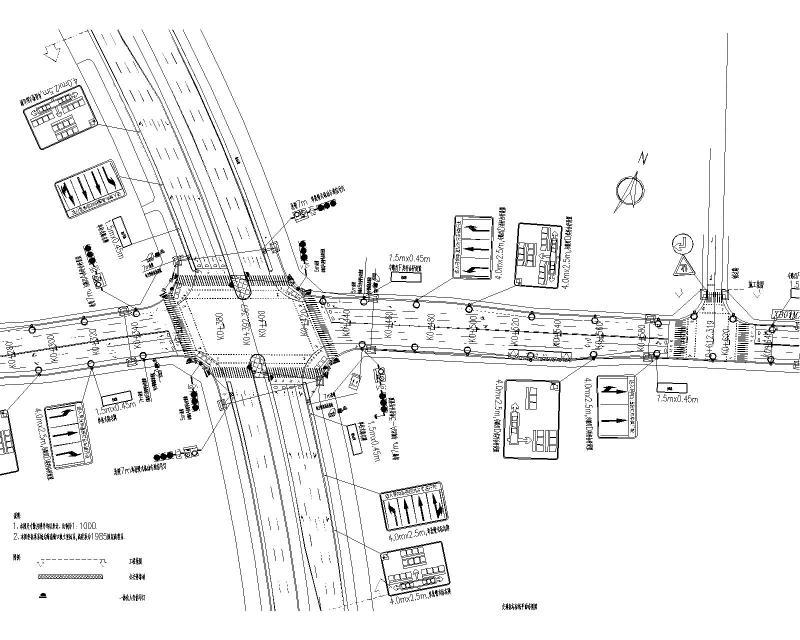

交通平面图

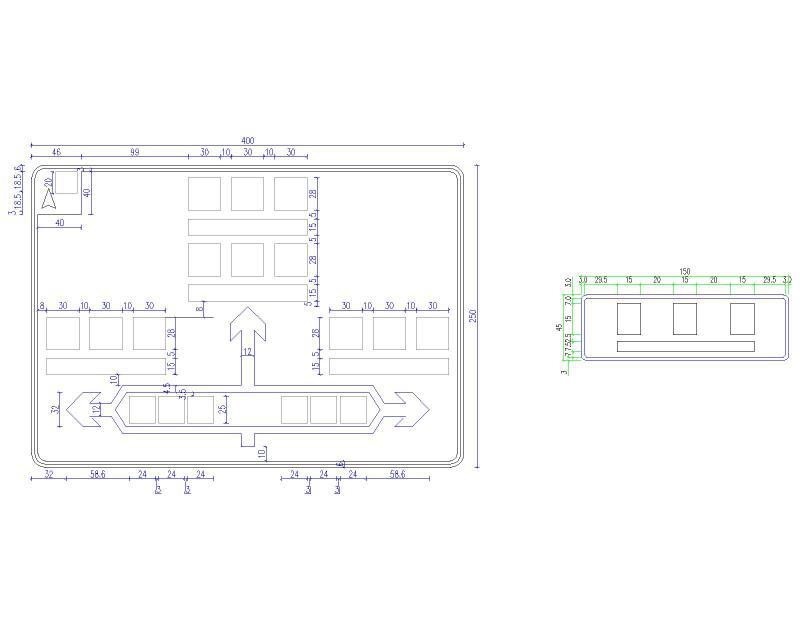

标志面板大样图

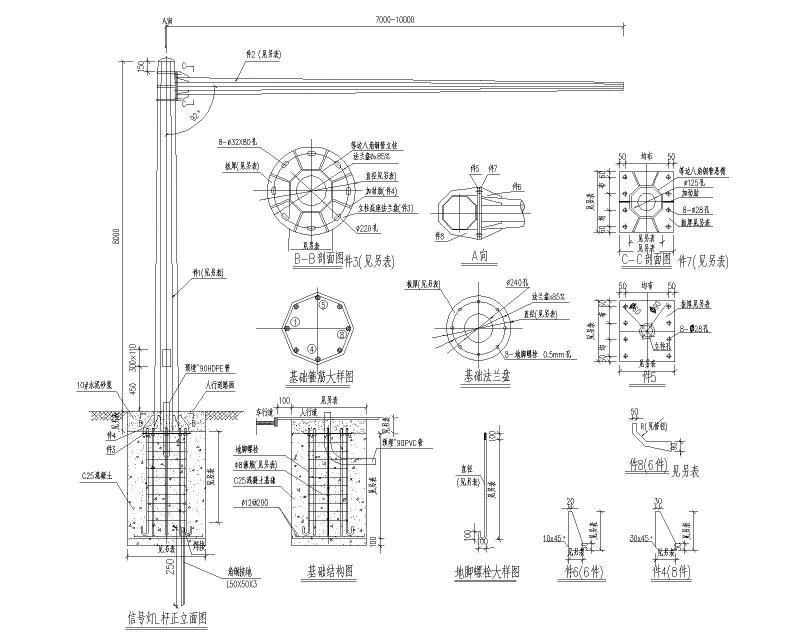

电警立杆结构图

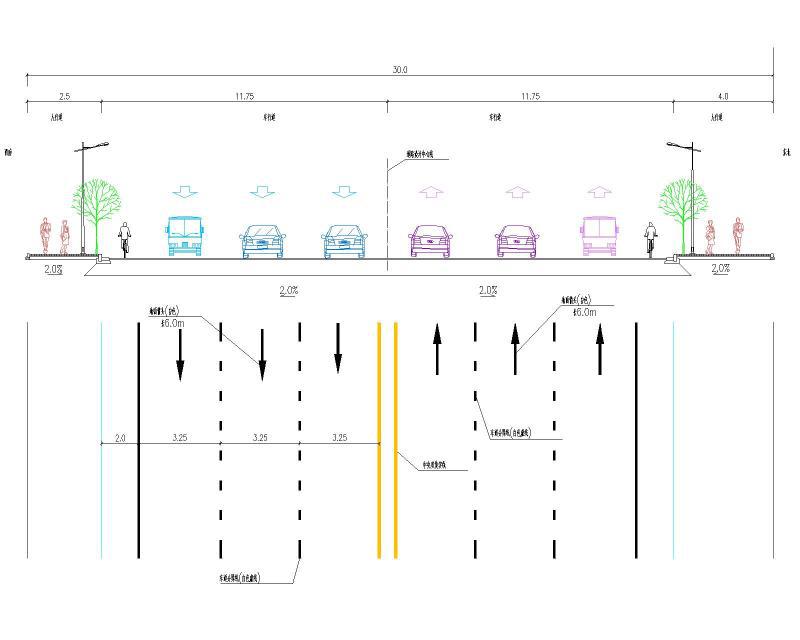

交通标线标准断面图

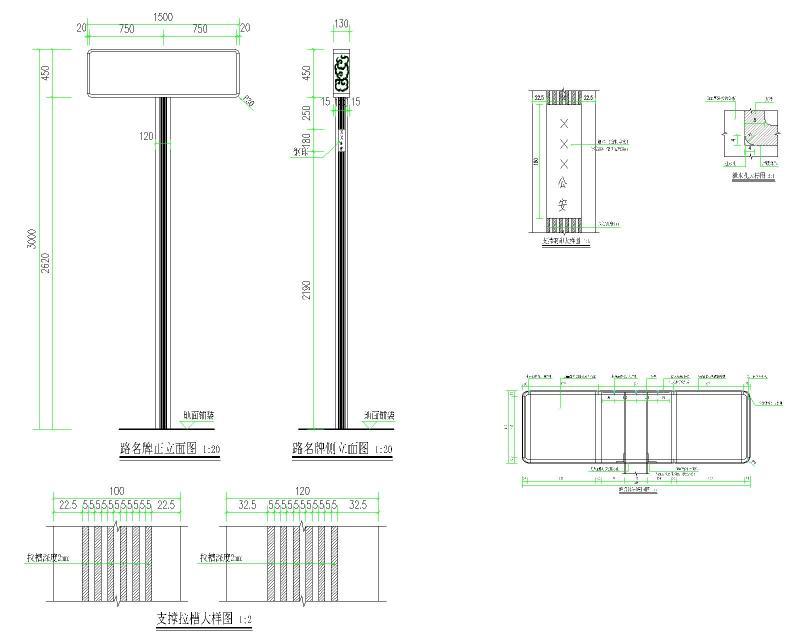

路名牌单柱式杆结构设计图

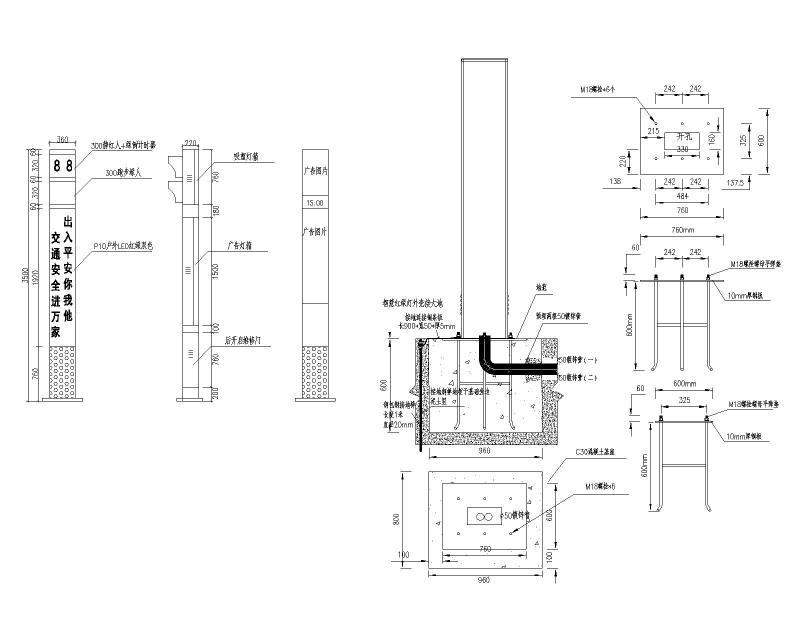

一体式人行信号大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
