双向四车道城市次干道路灯工程CAD施工图纸设计10张(非机动车)(dwg)

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本道路采用的双向四车道一块板的路幅组成形式。
断面方案布置为：3.0m(人行道) 2.75m（非机动车道） 2x3.5m（机动车道） 0.5m双黄线 2x3.5m（机动车道） 2.75m（非机动车道） 3.0m(人行道)=26.0m。
主要技术指标：
路线等级：城市Ⅱ级次干道；
道路标准路幅宽度：26m；
机动车道设计车速：40km/h。
……
路灯设置：
照明标准横断面：路幅宽度为26米（3米人行道 9.75米机动车非机动车道 0.5双黄线 9.75米机动车非机动车道 3米人行道），沿两侧人行道（距侧石0.8米）对称设置10米高单臂路灯，灯杆间距40米，光源为半截光型250W高效高压钠灯。道路主要交叉口设置10米高双叉路灯，光源为半截光型2x400W高压钠灯。路灯灯杆均采用热镀锌外喷塑钢杆，管壁厚度不低于4mm。
……
照明计算：
该项目所采用灯具NG250高压钠灯光通量为27500lm，利用系数取0.4、维护系数取0.75；通过计算，所得机动车道路面平均照度为24.2lx，路面平均亮度为1.6cd/m2，功率密度值为0.65W/m2，其余各指标均达到规范标准值。
……
共10张，编制于2010年。

标准横断面_3.dwg

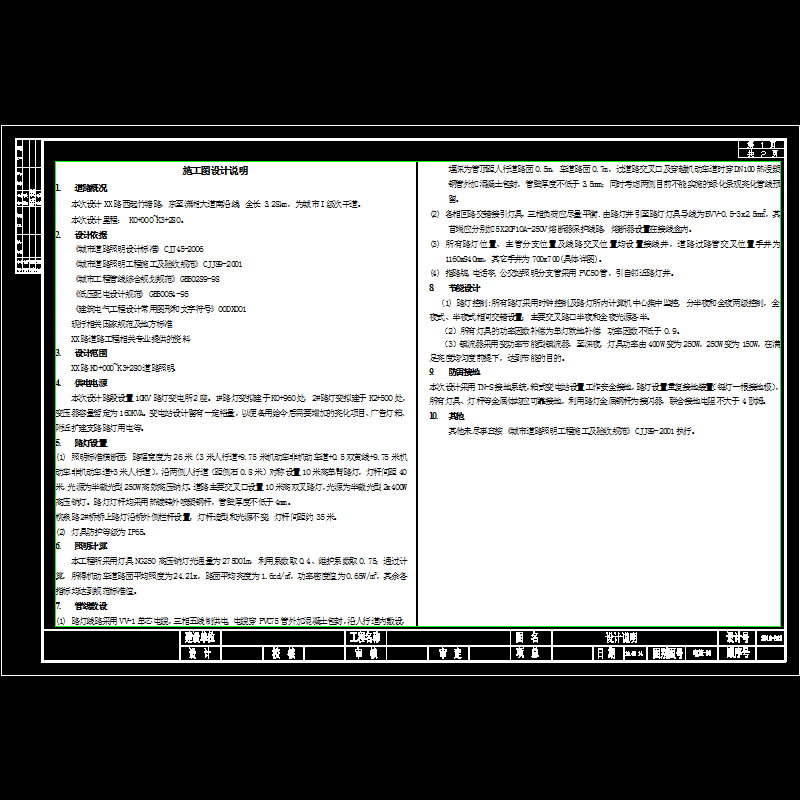

设计说明_1.dwg

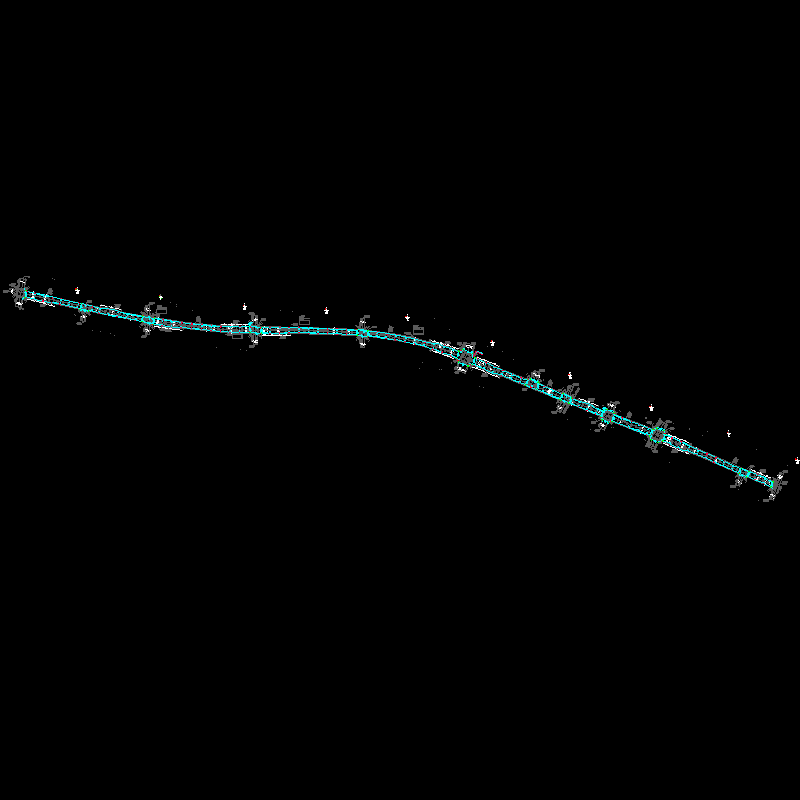

路灯平面布置图_6.dwg
