城市次干道电力工程CAD施工大样图设计21张(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 电力工程资料目录
• 电力施工图设计说明
• 区位图
• 综合管网标准横断面布置图
• 电力管沟 平面布置图
• 电力管沟纵断面图
• 电缆沟断面大样图
• 活动盖板大样图
• 电力过街排管横断面图
• 电力工作井大样图

附件详情

本道路全长0.582公里，本册图纸主要为电力部分施工图设计。
……
主要技术标准：
该资料所属道路等级为城市次干道Ⅲ级，采用的技术标准为：
设计行车速度：30公里/小时
最大纵坡：1.53%
路幅宽度：24米 车行道宽度：2×8米 人行道宽度：2×4米
车行道正常横坡：1.5% 人行道正常横坡：2%
一般路基段缘石高出路面的高度：15厘米
车辆荷载：公路I级
停车视距：≥30米
道路交通量达到饱和状态时设计年限：20年
……
管廊设计：
根据设计方案该项目沿道路人行道新建电力电缆沟，断面为1.0m×1.0m，根据路幅宽度，新建电力沟采用单侧布置。主线容量为12线，在路口过街预设置12孔。地块过街设置6孔，建设单位根据电网远期规划电缆根数并经征电力部分意见共同确定，并按实际需求进行电缆沟规格和地块过街孔数的变动。
……
共21张，编制于2013年。

电力工作井大样图

n-00 电力工程图纸目录.dwg

n-01 设计说明图框.dwg

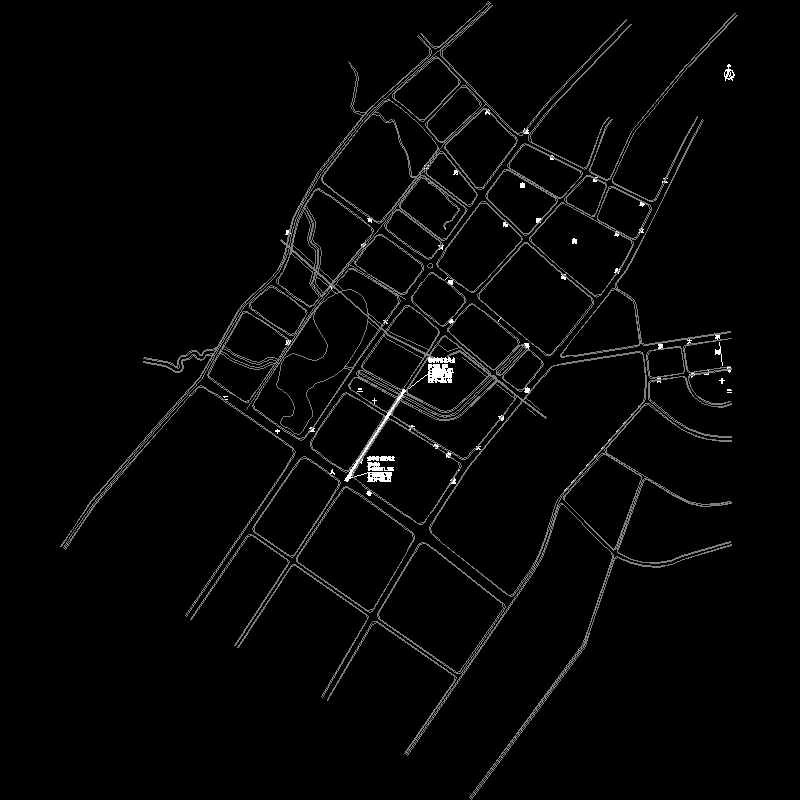

n-02 区位图.dwg

n-03 综合管网标准横断面布置图.dwg

n-04 电力管沟平面布置图.dwg

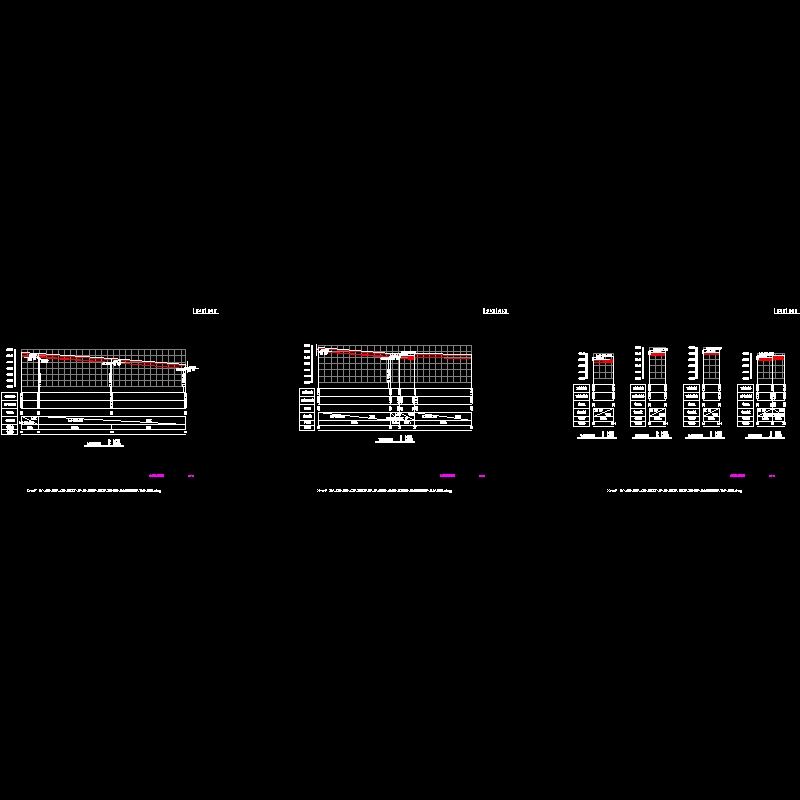

n-05 电缆沟纵断面图.dwg

n-06-09 大样图.dwg

图签1.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
