城市次干道道路交通安全设施工程CAD施工大样图设计22张(dwg)

haot222 · 发表于 2020-6-22 22:07:43

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

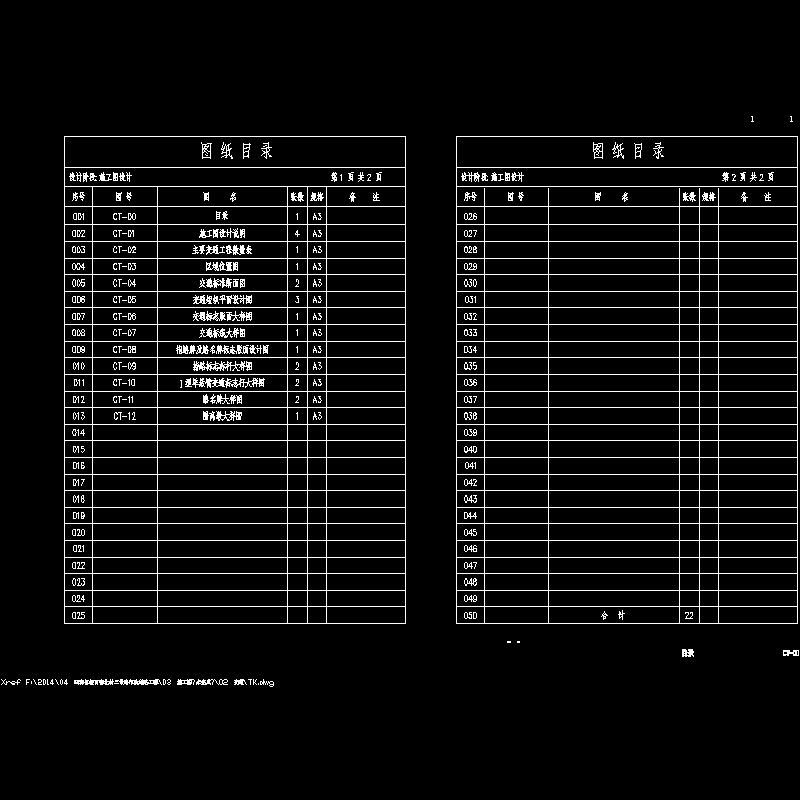

目录
施工图设计说明

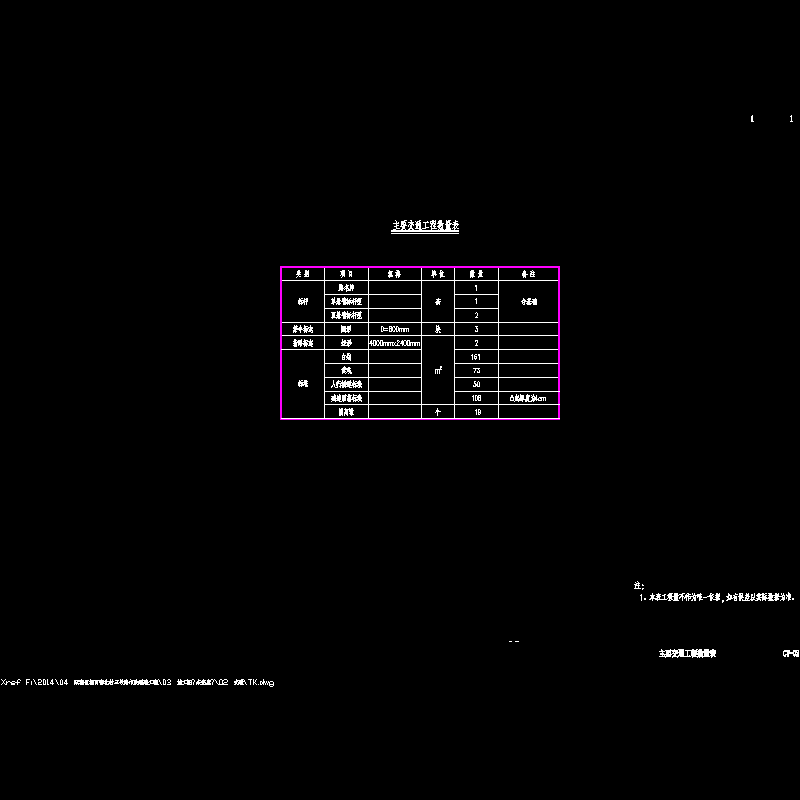

主要工程量数量表

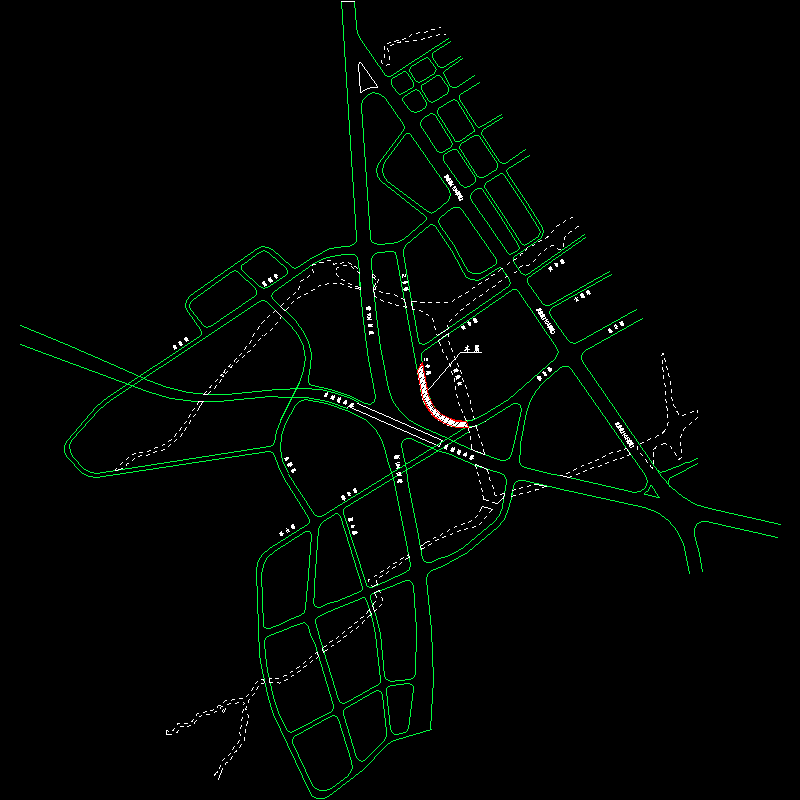

区域位置图

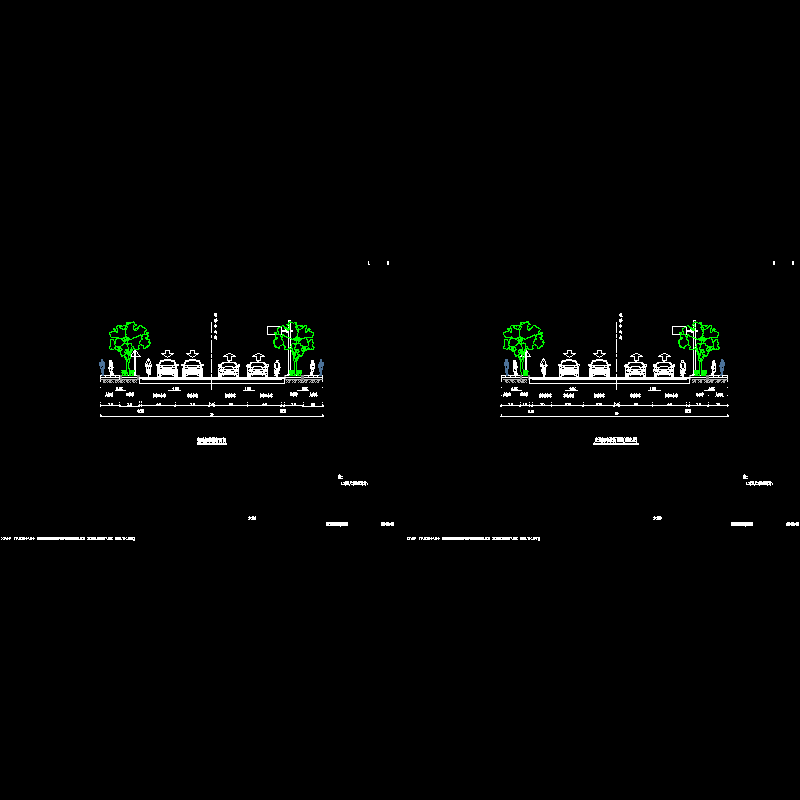

交通标准断面图
交通组织平面设计图

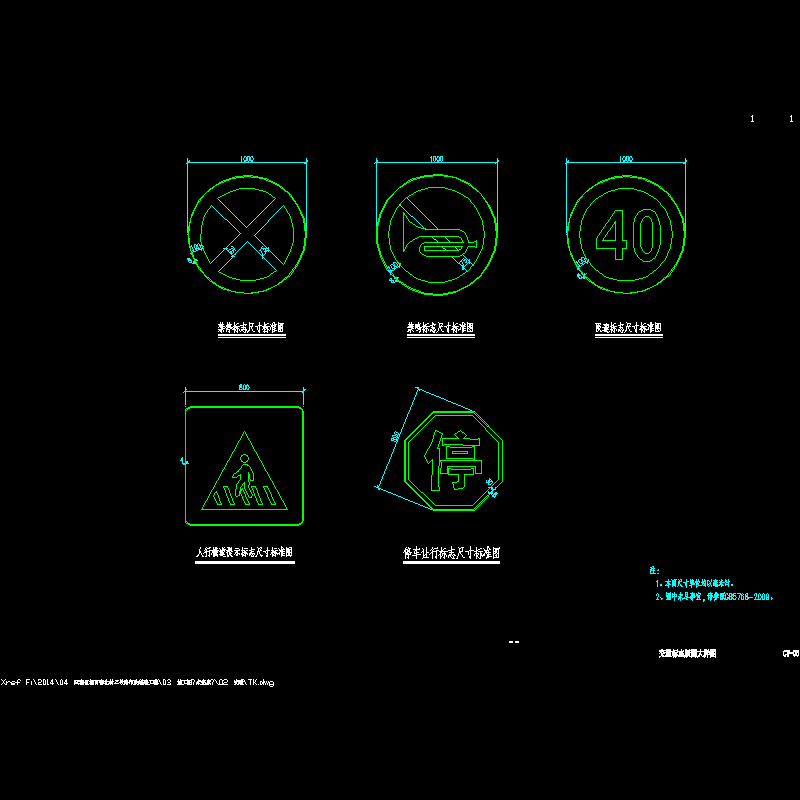

交通标志版面大样图
交通标线大样图
指路牌及路名牌标志版面设计图
指路标志标杆大样图
Ⅰ型单悬臂交通标志杆大样图
路名牌大样图
隔离墩大样图

附件详情

本道路总长约323.1m，规划路幅24m。道路等级为城市次干道，设计车速为30Km/h。本次道路工程设计内容包括沥青混凝土路面设计、附属工程（侧石、绿化带等）及无障碍设施设计等。
……
主要技术指标：
道路等级：城市次干路
设计速度：30km/h
道路交通量达到饱和状态时的道路设计年限：10年
路面结构设计使用年限：10年（沥青）
交通标志最小净空要求：标志板下缘距路面的高度一般为150cm~250cm。设置在小型车比例比较大的城市道路时，下缘距地面高度可根据实际情况减小，但不宜小于120cm。设置在有行人、非机动车的路侧时，设置高度应大于180cm。
……
道路交通标志设计原则：
1、交通标志的设置根据国标《道路交通标志和标线》(GB 5768-2009)和道路施工图为设计依据。
2、交通标志的设置，以保证交通畅通和行驶安全为目的，结合道路线形、交通状况、沿线设施等情况，根据交通需求设置不同交通标志，以及时准确提供信息，使车辆能顺利、快捷地抵达目的地，不发生错向行驶。
3、交通标志在一个支撑上并设时，应按禁令、指示、警告的顺序、先上后下，先左后右进行排列。
4、各种交通标志的设置位置到所指示地点的距离(即认识距离)应满足规范要求。
……
共22张，编制于2015年。
