城市次干道道路工程CAD施工图纸设计43张(水泥混凝土面)(dwg)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计时速：40km/h
• 干线：是
• 位置：重庆

附件详情

道路设计等级为城市次干路，该资料段落长541.781m，标准路幅宽度为26m，双向四车道，设计车速40km/h。
全线最大纵坡3.7%，最小纵坡1.5%，最大坡长292.969m，全线共设3处竖曲线，最小竖曲线半径R=1600m，道路其它竖向满足规范及规划要求。
......
共43张，编制于2014年。

机动车道路面结构及路缘石详图

水泥混凝土面板接缝设计图

dl-04~dl-05 道路平面设计图（调整）.dwg

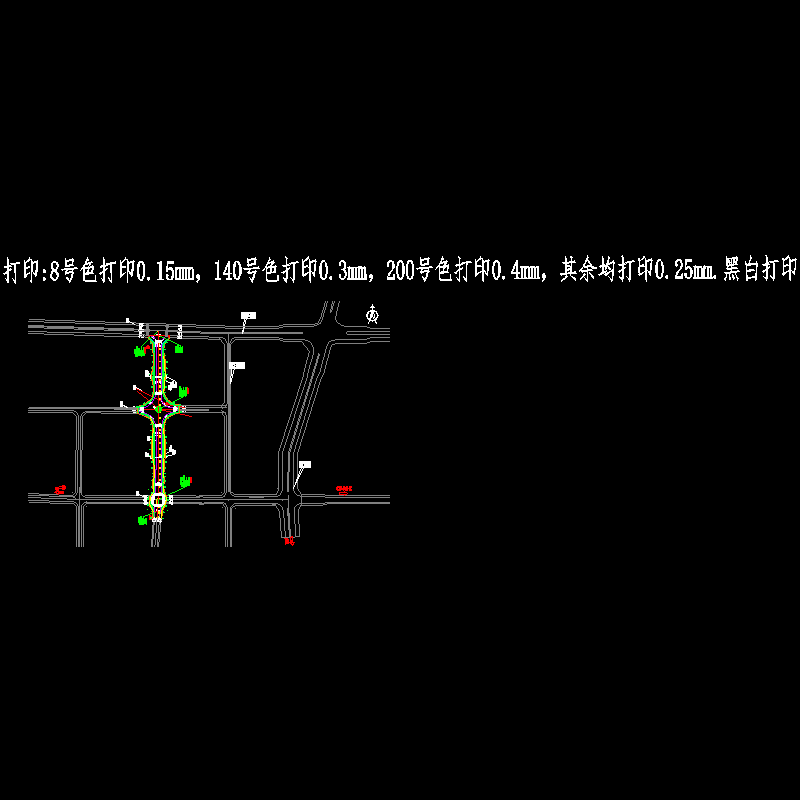

dl-01 区位图.dwg

dl-02 道路总平面图.dwg

dl-03道路标准横断面.dwg

dl-06 直线、曲线及转角一览表.dwg

dl-07 逐桩坐标表.dwg

dl-08 纵断面设计图.dwg

图纸目录.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
