城市次干道通信工程施工CAD图纸设计29张

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 通信工程资料目录
• 通信施工图设计说明
• 区位图
• 综合管网标准横断面布置图
• 通信管道 平面布置图
• 通信管道纵断面图
• 通信排管断面图
• 过街分支人孔井
• 人孔井井盖图
• 人(手)孔铁件图

附件详情

本道路全长0.582公里，本册图纸主要为通信部分施工图设计。
……
主要技术标准：
该资料所属道路等级为城市次干道Ⅲ级，采用的技术标准为：
设计行车速度：30公里/小时
最大纵坡：1.53%
路幅宽度：24米 车行道宽度：2×8米 人行道宽度：2×4米
车行道正常横坡：1.5% 人行道正常横坡：2%
一般路基段缘石高出路面的高度：15厘米
车辆荷载：公路I级
停车视距：≥30米
道路交通量达到饱和状态时设计年限：20年
……
通信管道：
(1)塑料管道采用混凝土包封，并设混凝土基础。
(2)通信塑料管群的组合应符合下列规定：
a、管群应组成矩形，横向排列的管孔数宜为偶数，且宜与人孔托板容纳电缆数量相配合，矩形的高度不宜小于宽度，但不宜超过一倍。
b、管孔内径大的管材应放在管群的下边和外侧，管孔内径小的管材应放在管群上边和内侧。
c、多个多孔管组成管群时宜选用栅格管或蜂窝管。
d、同一管群组合宜选用一种管型的多孔管，但可与波纹塑料单孔管或水泥管组合在一起。
e、多层塑料管之间应分层填实管间空隙。
……
共29张，编制于近代年。

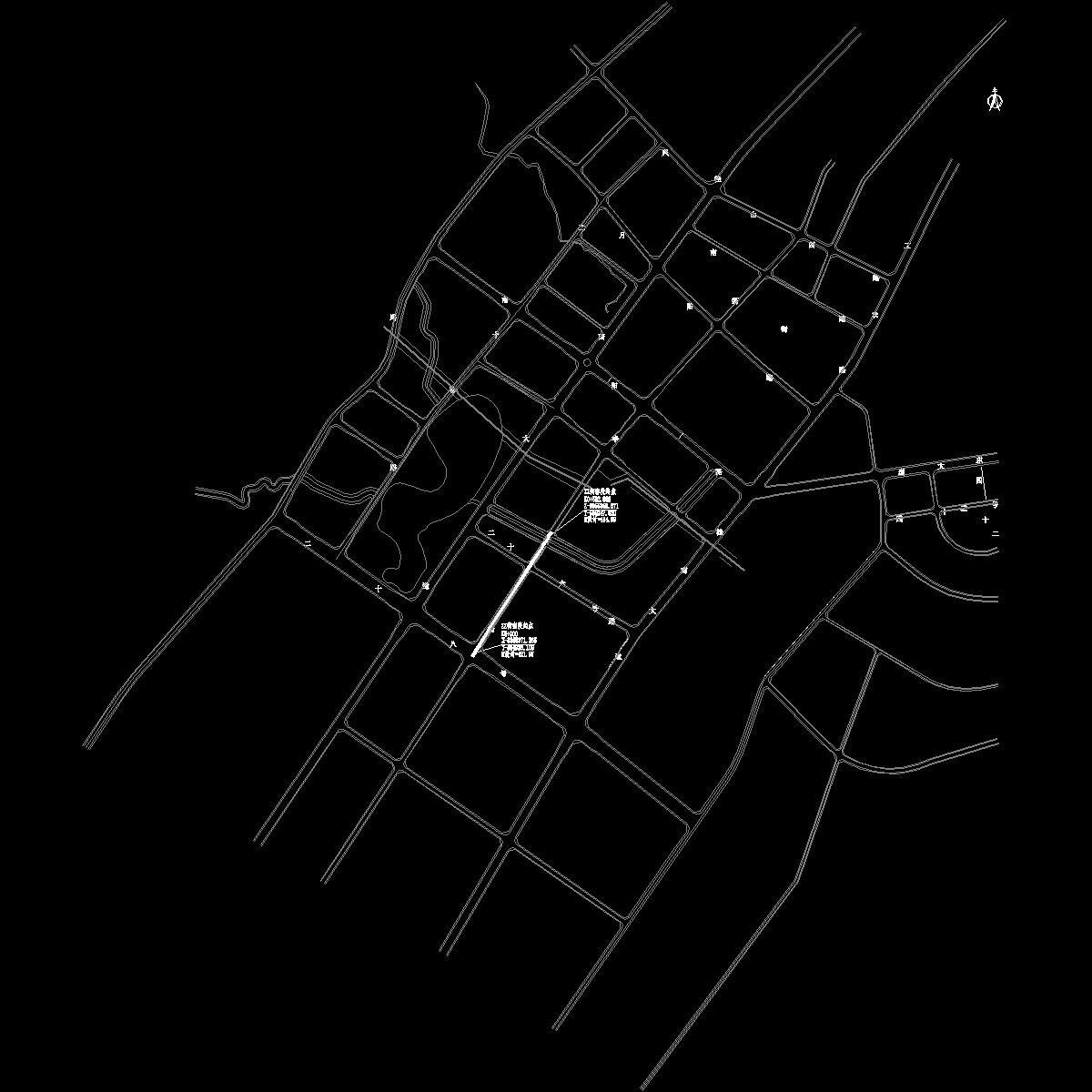

t-02 区位图.dwg

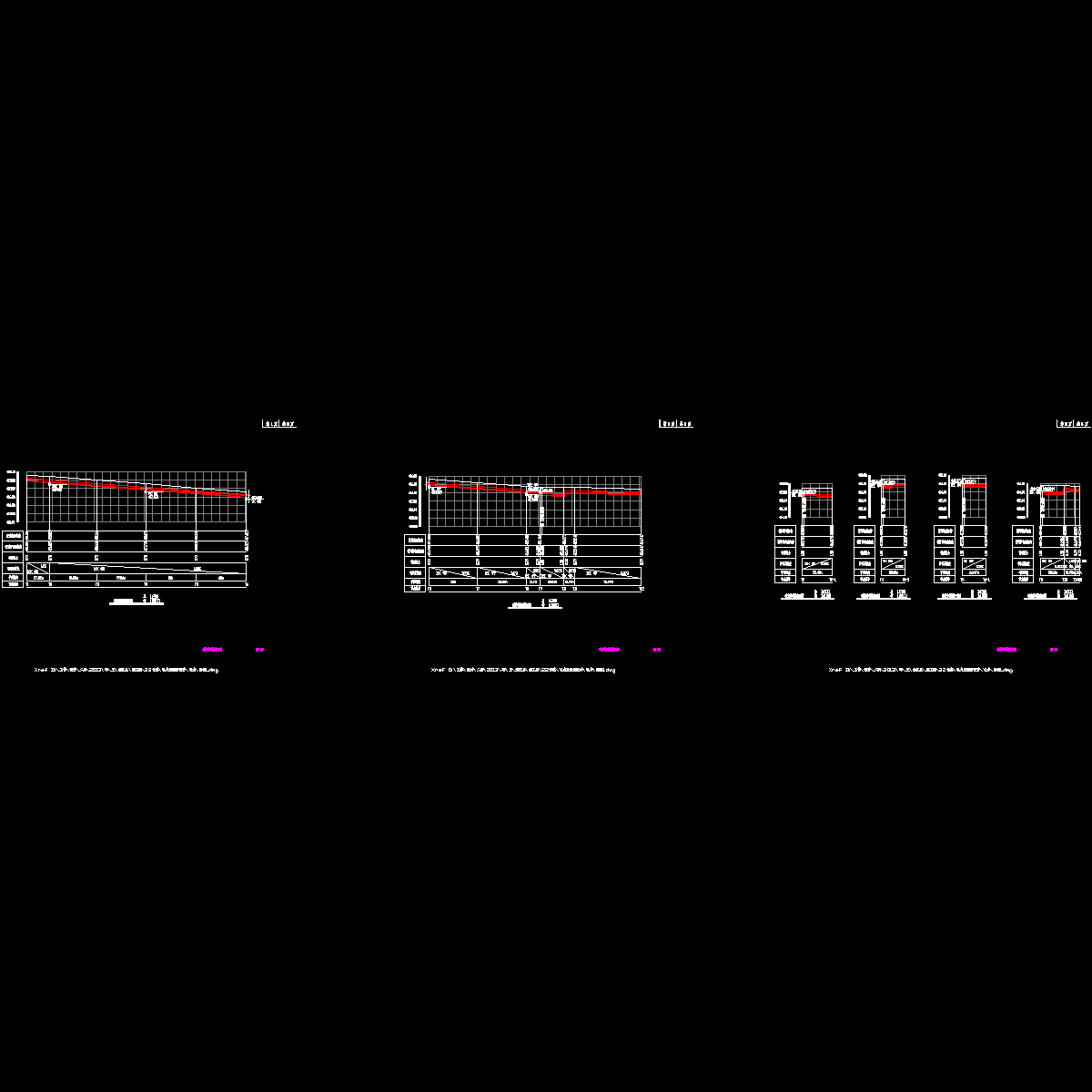

t-05 通信管道纵断面图.dwg

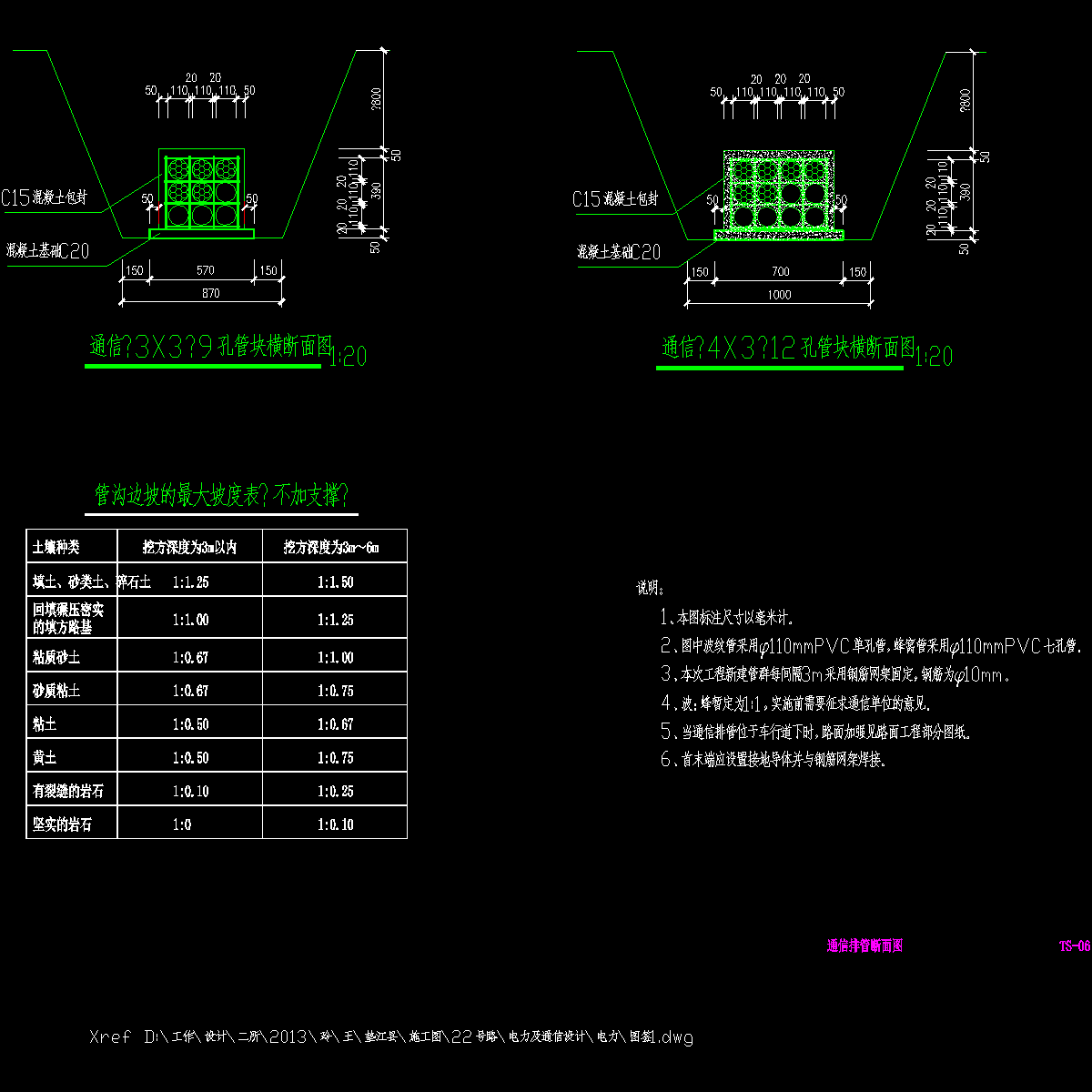

t-06 通信排管断面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
