一份城市次干道道路工程CAD施工方案图纸设计91张

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

道路全长1515.233米，为城市Ⅱ级次干道，双向四车道，标准路幅宽度为24米。 　　路面结构设计： 　　上面层：改性沥青玛蹄脂碎石混合料40mm（SMA13） 　　0.3～0.5Kg/m2 改性乳化沥青粘层 　　下面层：沥青混凝土AC-20厚60mm 　　稀浆封层：改性乳化沥青稀浆封层厚10mm 　　透层：0.7～1.5L/m2透层油 　　基层：水泥稳定级配碎石基层厚200mm（水泥含量5%） 　　底基层：水泥稳定级配碎石底基层厚200mm（水泥含量4%） 　　垫层：天然砂砾石垫层厚200mm 　　…… 　　路面施工技术要求： 　　（1）稀浆封层应使用改性乳化沥青,且改性乳化沥青宜现场制备。 　　（2）为增强沥青与集料的粘结力，缩短改性乳化沥青破乳时间，可掺加2～3%的42.5级的普通硅酸盐水泥。 　　（3）稀浆封层的配合比需经反复试验确定。 　　（4）稀浆封层的施工可采用国产或进口稀浆封层机铺筑，稀浆封层混合料应具有良好的施工和易性。 　　（5）稀浆封层铺筑机摊铺时应匀速前进，摊铺速度一般为100～200m/min，表面应平整，对于局部的不平整应进行人工整修。 　　…… 　　共91张，编制于2012年。

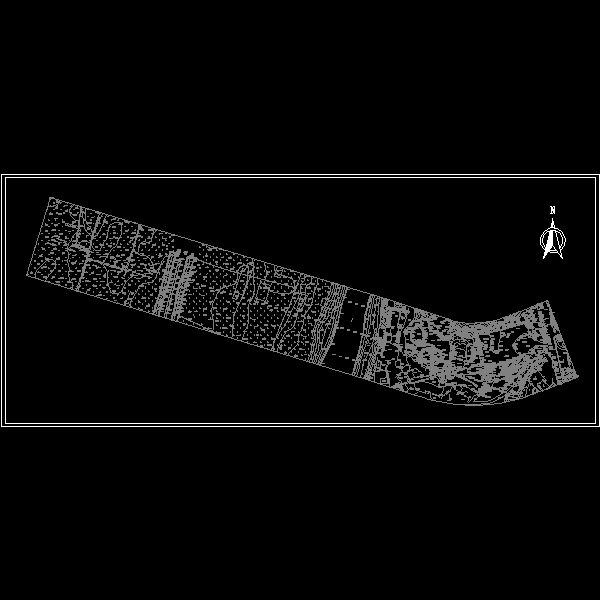

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
