城市次干道挡土墙工程施工CAD大样图设计13张（防撞护栏）

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 结构工程施工图设计说明
• 挡墙 平面布置图
• 挡墙立面布置图
• 挡墙地质横断面图
• 挡土墙大样图
• 防撞栏杆构造图

附件详情

道路全长1515.233米，为城市Ⅱ级次干道，双向四车道，标准路幅宽度为24米。
路面结构设计：
上面层：改性沥青玛蹄脂碎石混合料40mm（SMA13）
0.3～0.5Kg/m2 改性乳化沥青粘层
下面层：沥青混凝土AC-20厚60mm
稀浆封层：改性乳化沥青稀浆封层厚10mm
透层：0.7～1.5L/m2透层油
基层：水泥稳定级配碎石基层厚200mm（水泥含量5%）
底基层：水泥稳定级配碎石底基层厚200mm（水泥含量4%）
垫层：天然砂砾石垫层厚200mm
……
挡墙施工要点：
（1）严格按照平面位置进行挡土墙的定位。
（2）施工单位应精心施工，确保工程质量，如地质情况与地质资料出入较大时，应及时通报设计单位。
（2）施工前应做好地面排水，保持基坑干燥。
（4）需待墙身强度达到70%时，方可回填墙背填料。回填材料采用沙性土，分层填筑碾压，每层的厚度不得大于0.3m。如回填区域属于道路路基范围，回填的密实度应严格按照道路路基要求执行。
（5）挡墙混凝土可分段、分层浇注，但施工缝需凿毛处理并清洗干净。
（6）挡墙施工应注意预埋防撞栏杆基座钢筋，与基座混凝土结合面同样需凿毛处理并清洗干净。
……
共13张，编制于近代年。

防撞栏杆构造图

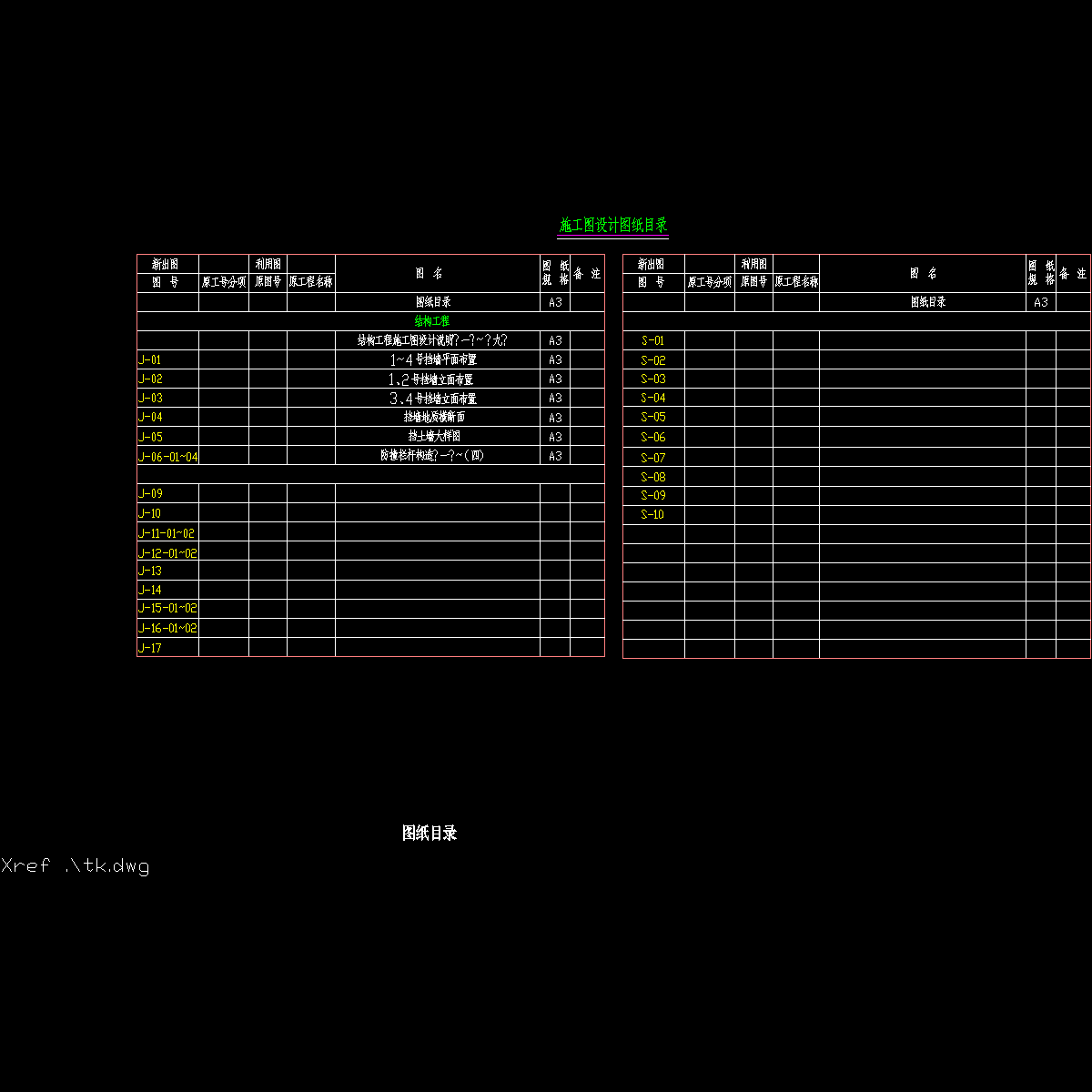

目录.dwg

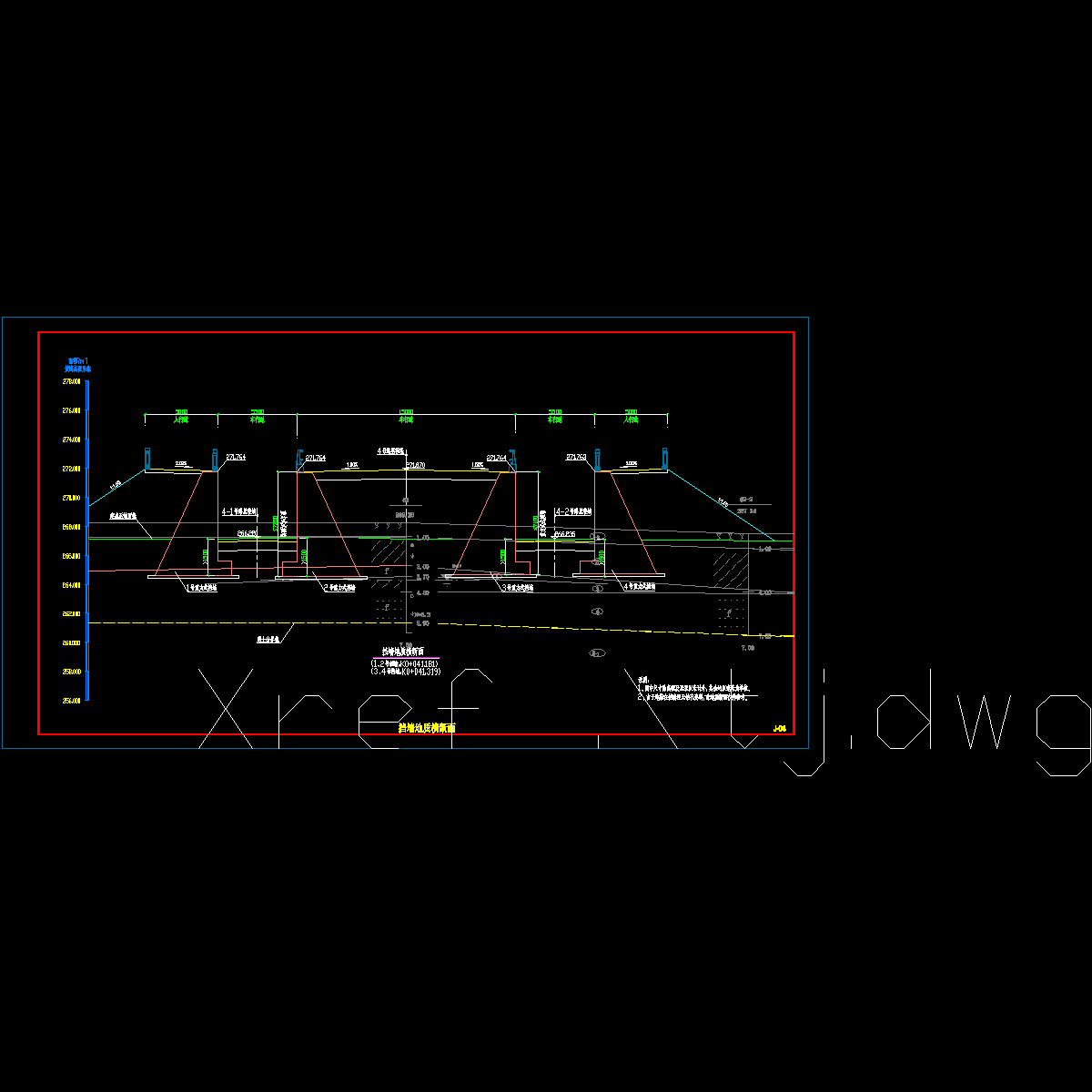

地质断面.dwg

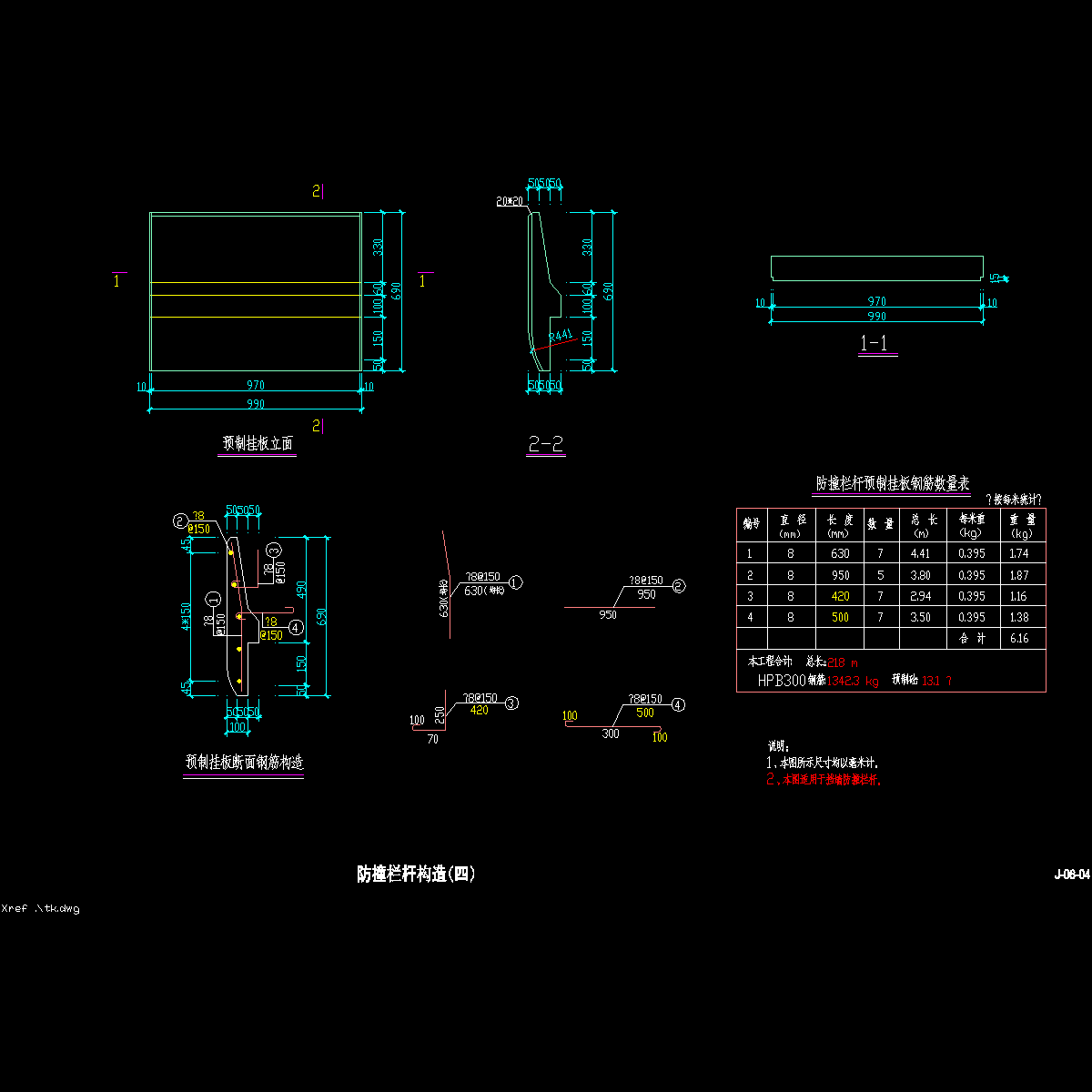

防撞栏杆构造-挂板.dwg

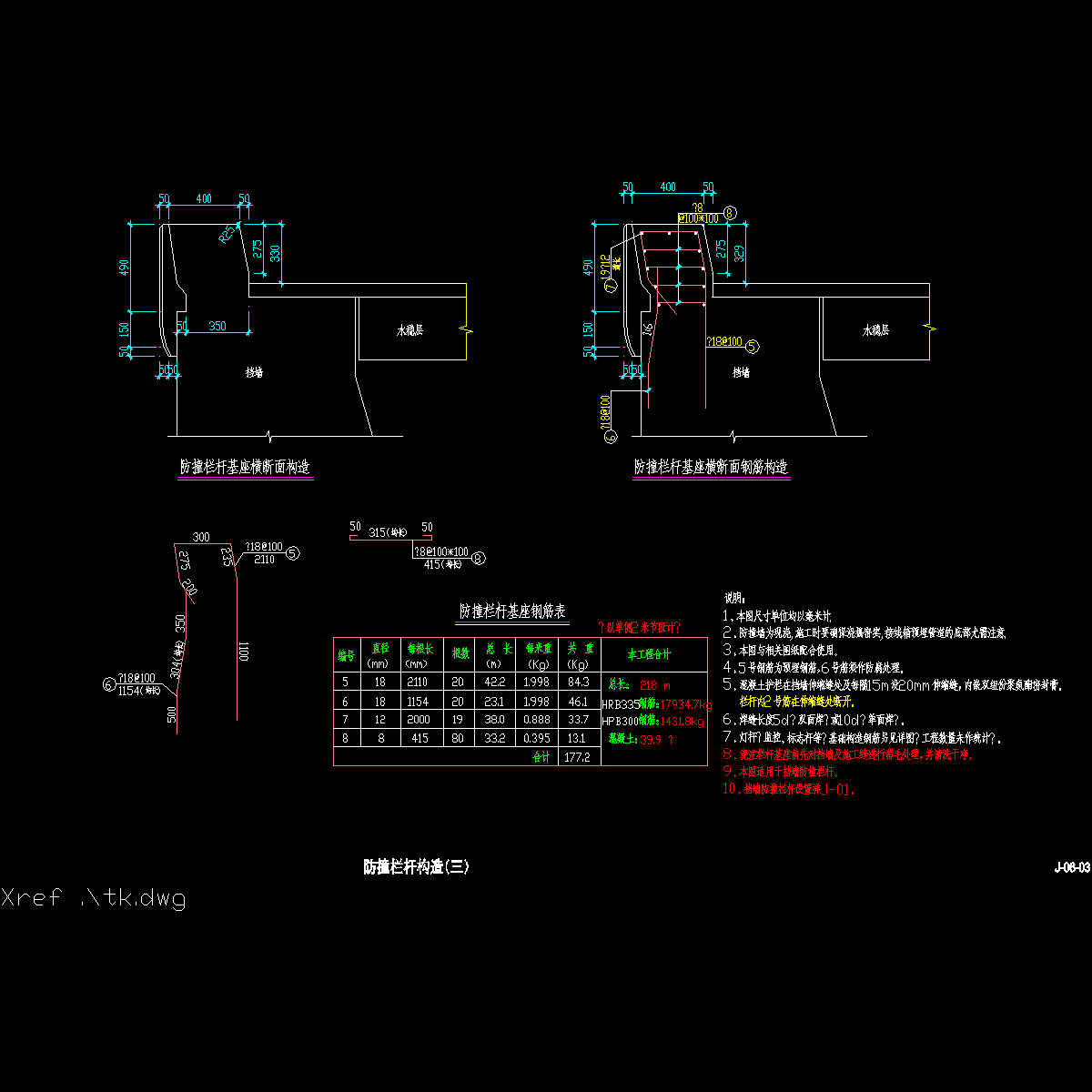

防撞栏杆构造-基座.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
