城市次干道道路工程CAD施工图纸设计（软基处理）.dwg

0 主题	0 帖子	1126 积分

Rank: 8 Rank: 8

发表于 2020-11-30 20:47:25 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

本次道路设计全长741.014米，规划路幅红线宽度26米。标准段横断面设计组成为：3.5m (人行道) 2.5m(非机动车道) 14.0m(机动车道) 2.5m(非机动车道) 3.5 m(人行道) =26.0m。　　…… 　　共46张，编制于近代年。

02-道路平面图_3.dwg

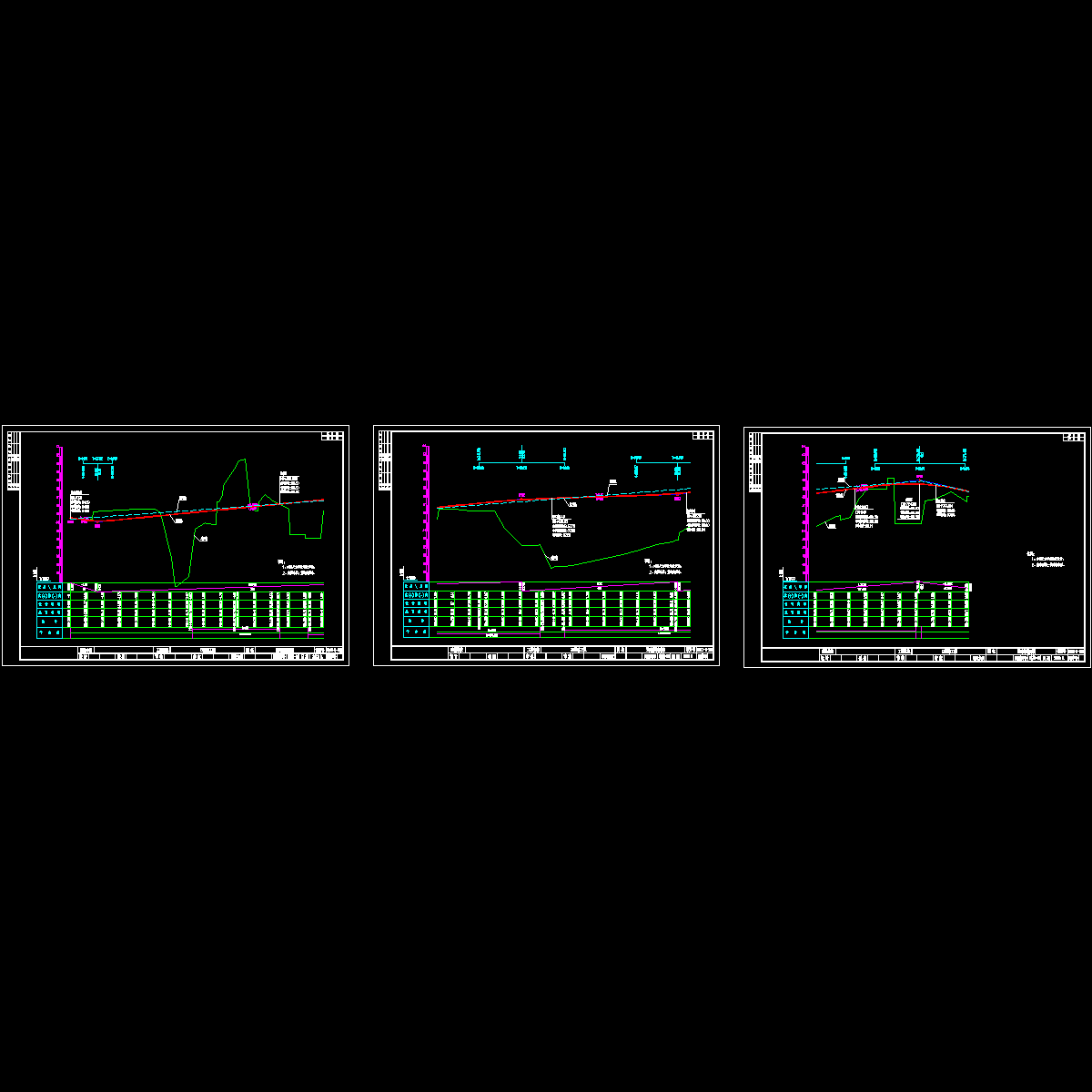

03道路纵断面图_3.dwg

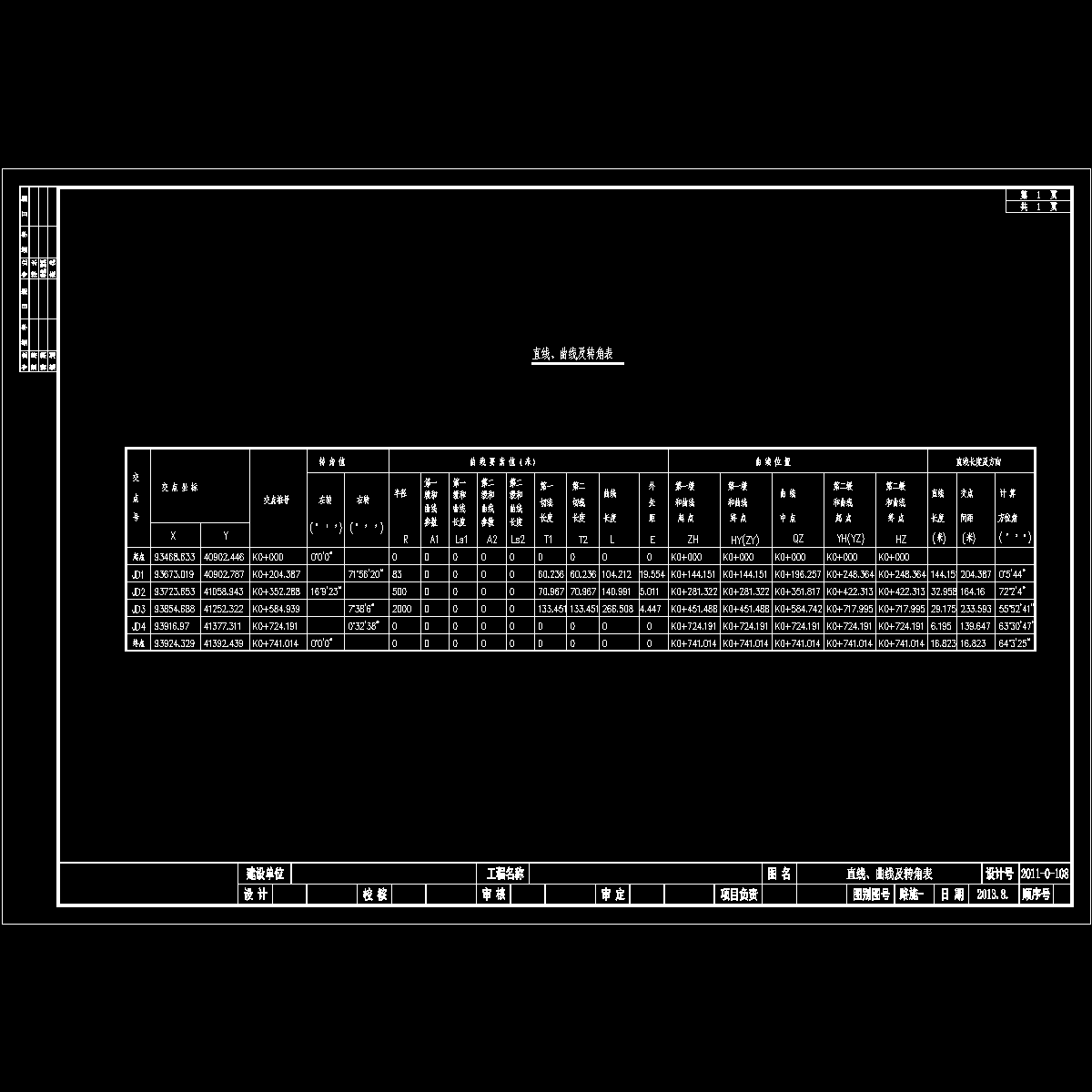

03-直线、曲线及转角表.dwg

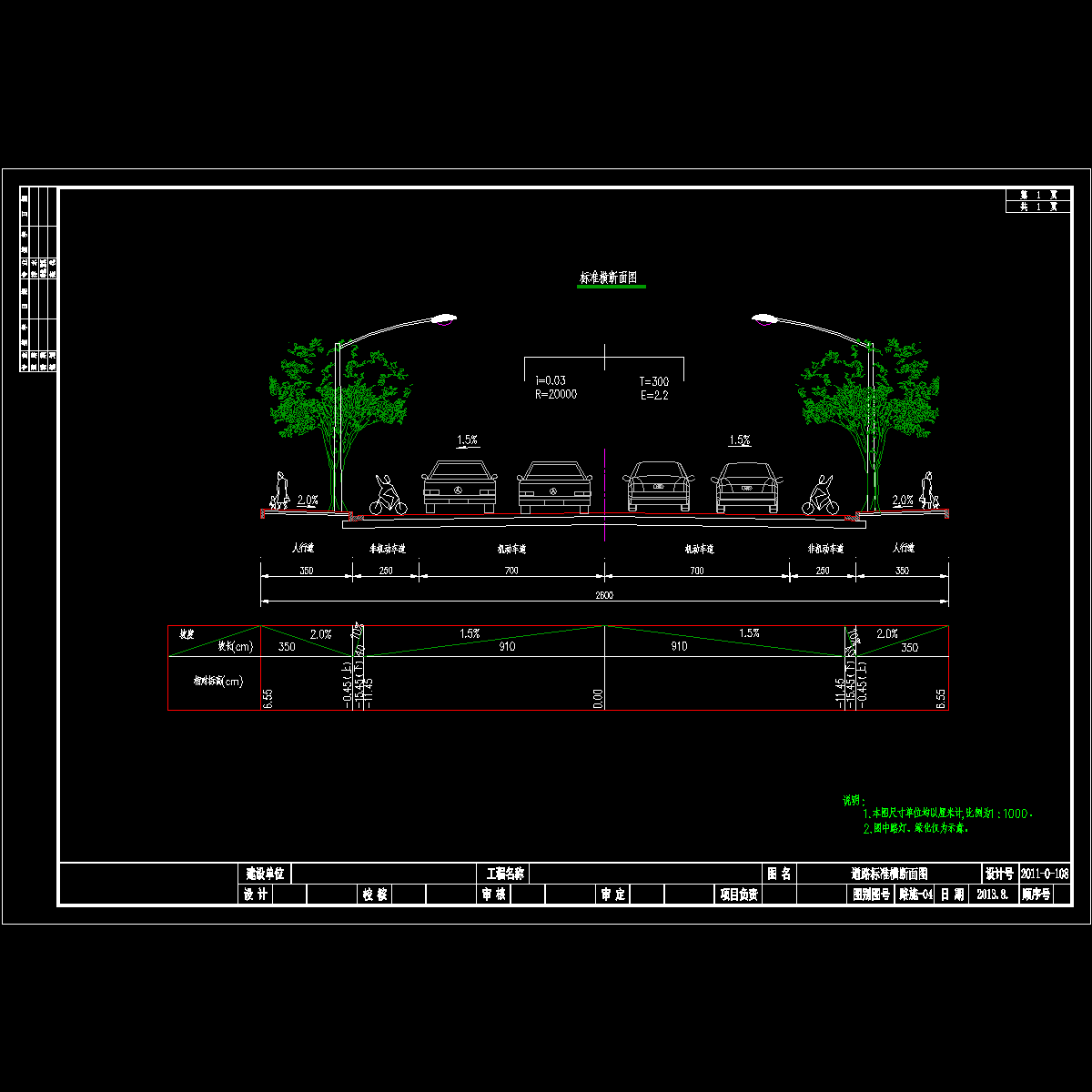

04道路标准横断面.dwg

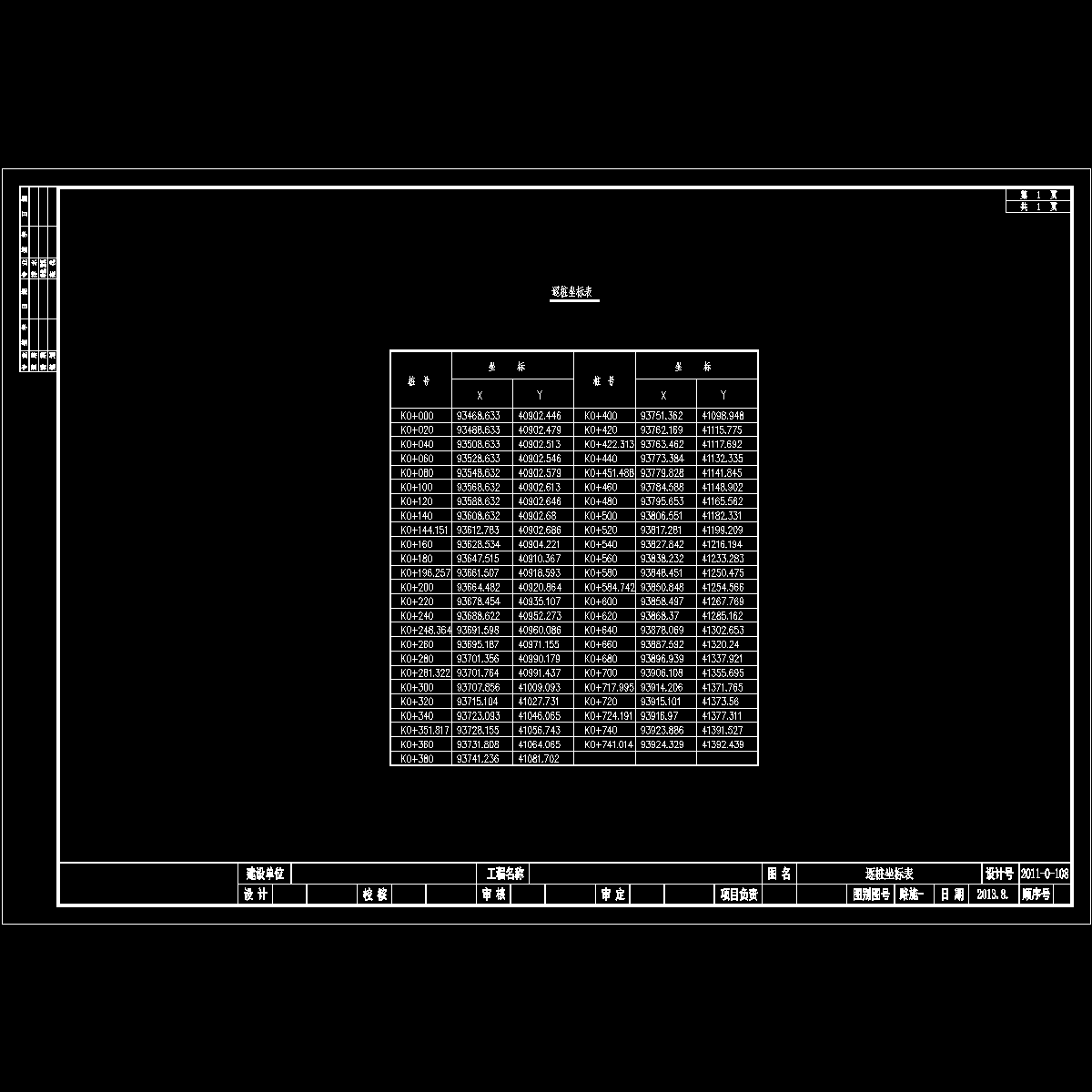

04逐桩坐标表.dwg

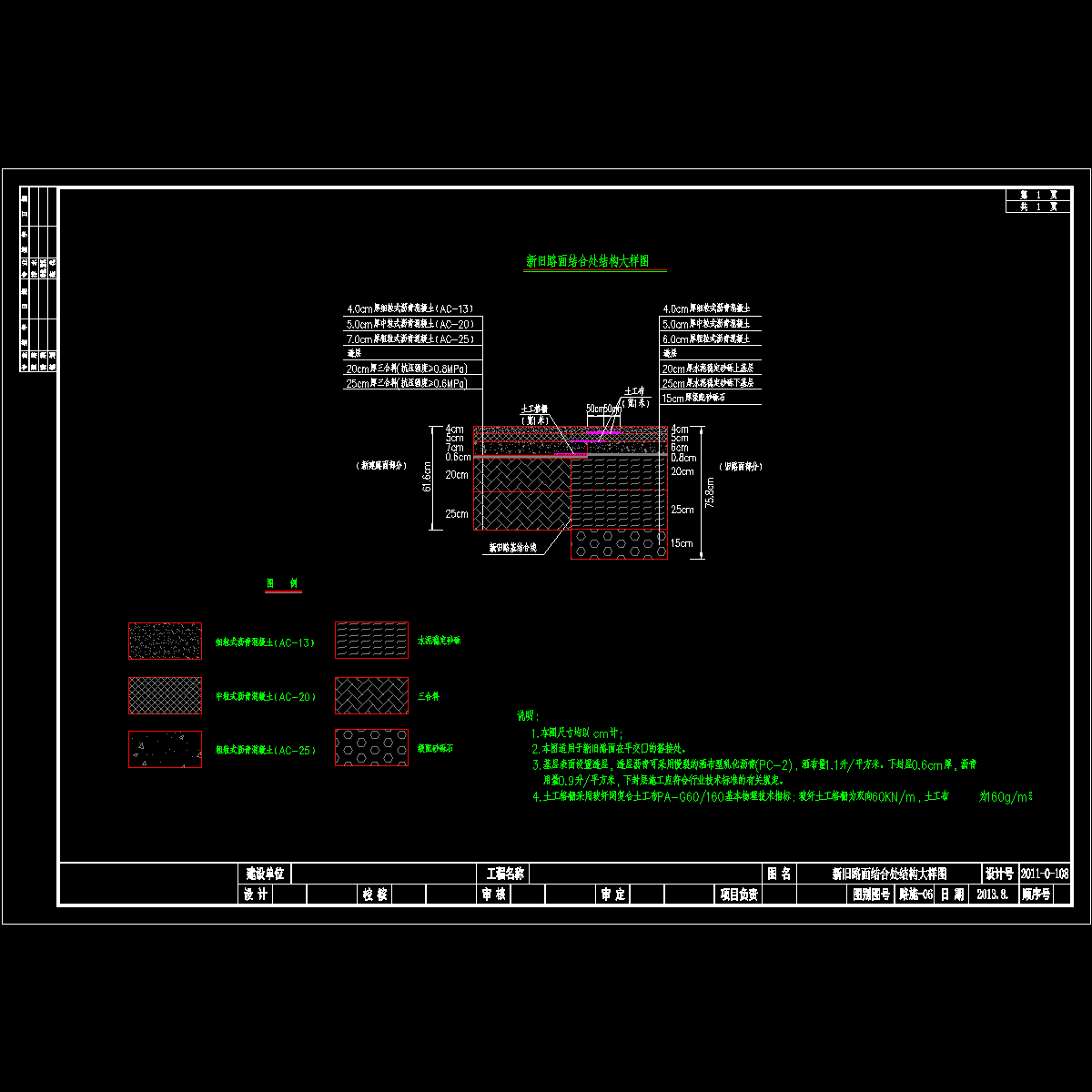

06-新旧路面处理.dwg

08路基标准横断面图.dwg

09边坡防护工程量统计表.dwg

10草皮边坡防护设计图.dwg

11路基、路面排水结构构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
