市城市次干道照明工程CAD施工大样图设计12张(10kv电网)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目用电负荷为三级负荷，预留有景观、广告及交通信号容量。

54.2 该项目照明采用箱式变电站供电；箱变进线电源引自城市10KV电网，由供电部门提供；出现采用220/380V电源，三相四线制配电。

5.3 考虑供电线缆电压损失及供电系统经济性，本段道路共设置1台落地箱式变电站，箱变具体参数详其系统图，布置位置详平面图。

……

该项目道路按 城市道路 标准设计，照明要求如下：

12m道路，采用150W单臂路灯，高度12m，仰角15°，灯具间距40m。功率密度0.625 W/m2。

该项目道路照明均采用采用低杆灯对称布置方式。灯具安装高度、臂长、仰角详各路段标准横断面灯杆示意图。路灯间距在40m左右，灯杆布置在人行道靠机动车道侧的路缘石边上，距离道路路缘石0. 75m。

……

节能措施：

照明光源采用高光效的高压钠灯。

高压钠灯灯具采用节能型电感镇流器。

每盏照明灯具设置无功补偿电容器。

道路照明灯具加装两段式电感整流器，按照预定程序或外部触发使150W功率变为100W。夜间运行，保证了道路照明的均匀度和节能要求。

该项目照明功率密度值满足规范节能要求。

……

共12张，dwg格式，编制于2013年。

手孔大样图

路灯照明控制原理图

箱变大样图

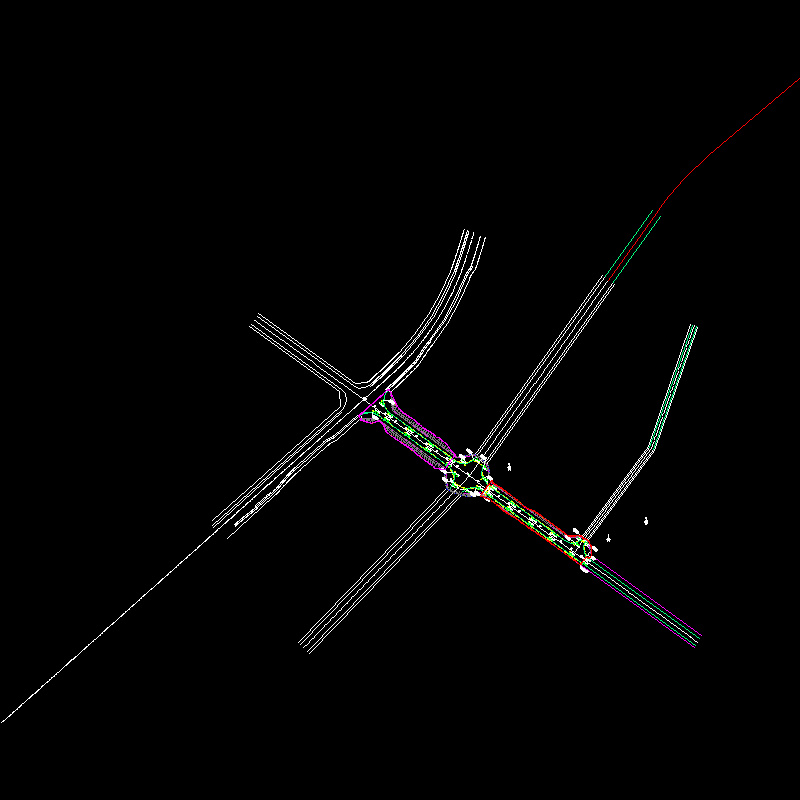

照明分平面图.dwg

tj.dwg

照明综合图纸.dwg

目录照明.dwg

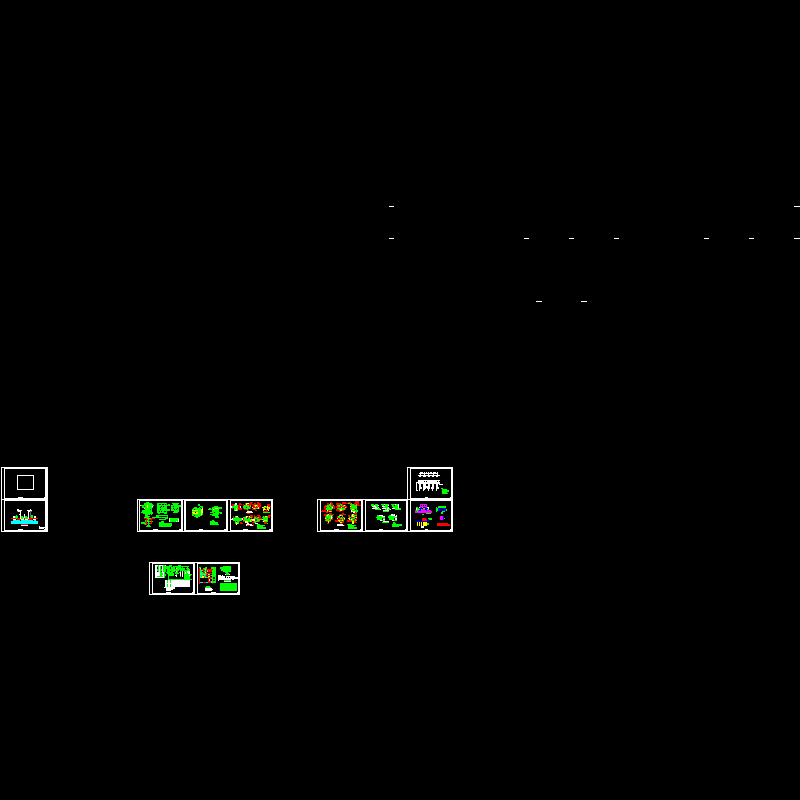

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
