城市次干道道路路灯施工CAD大样图设计17张大样图

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 路灯设计说明
• 路灯主要材料
• 路灯标准横断面

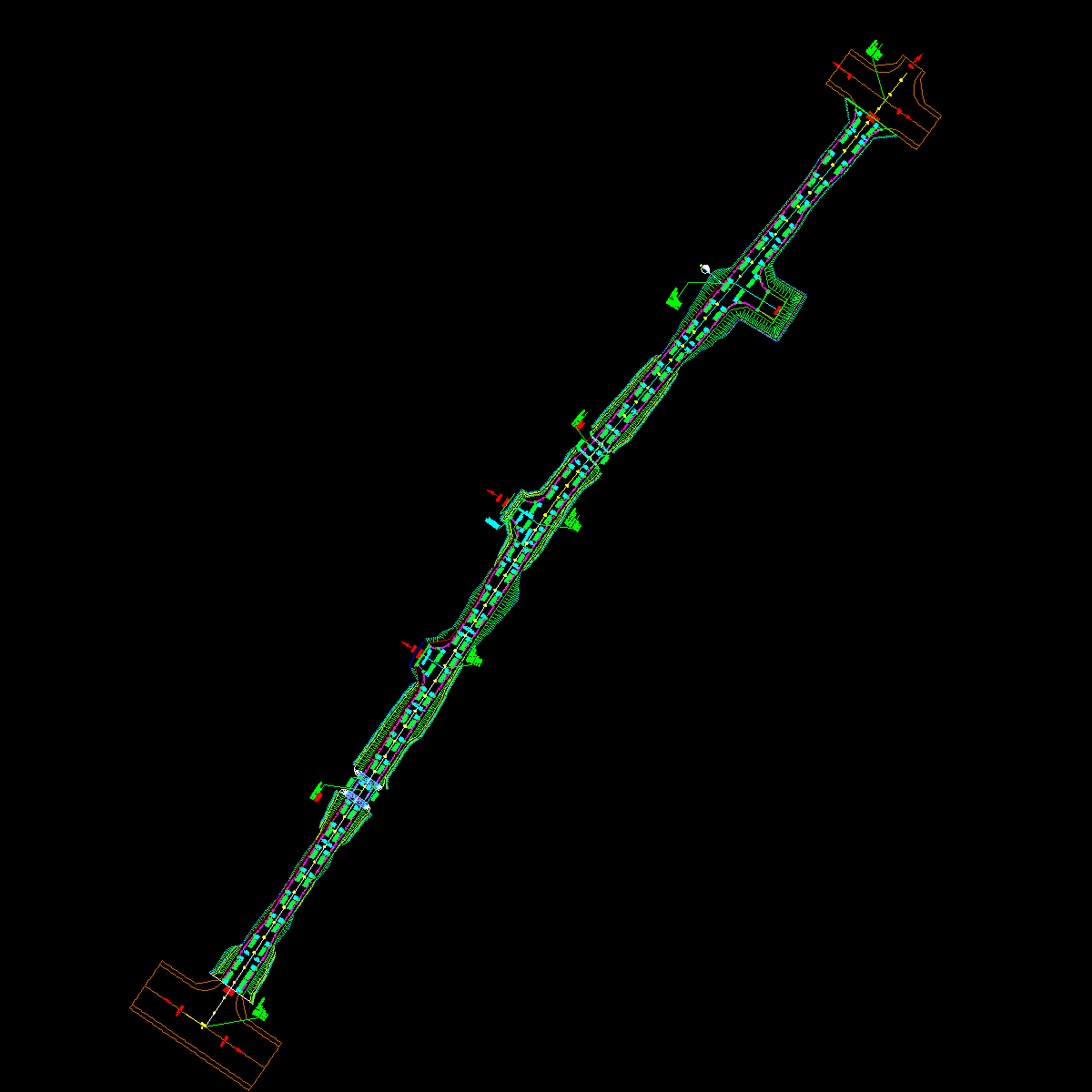

• 路灯工程平面图
• 箱变配电系统图
• 路灯控制原理图

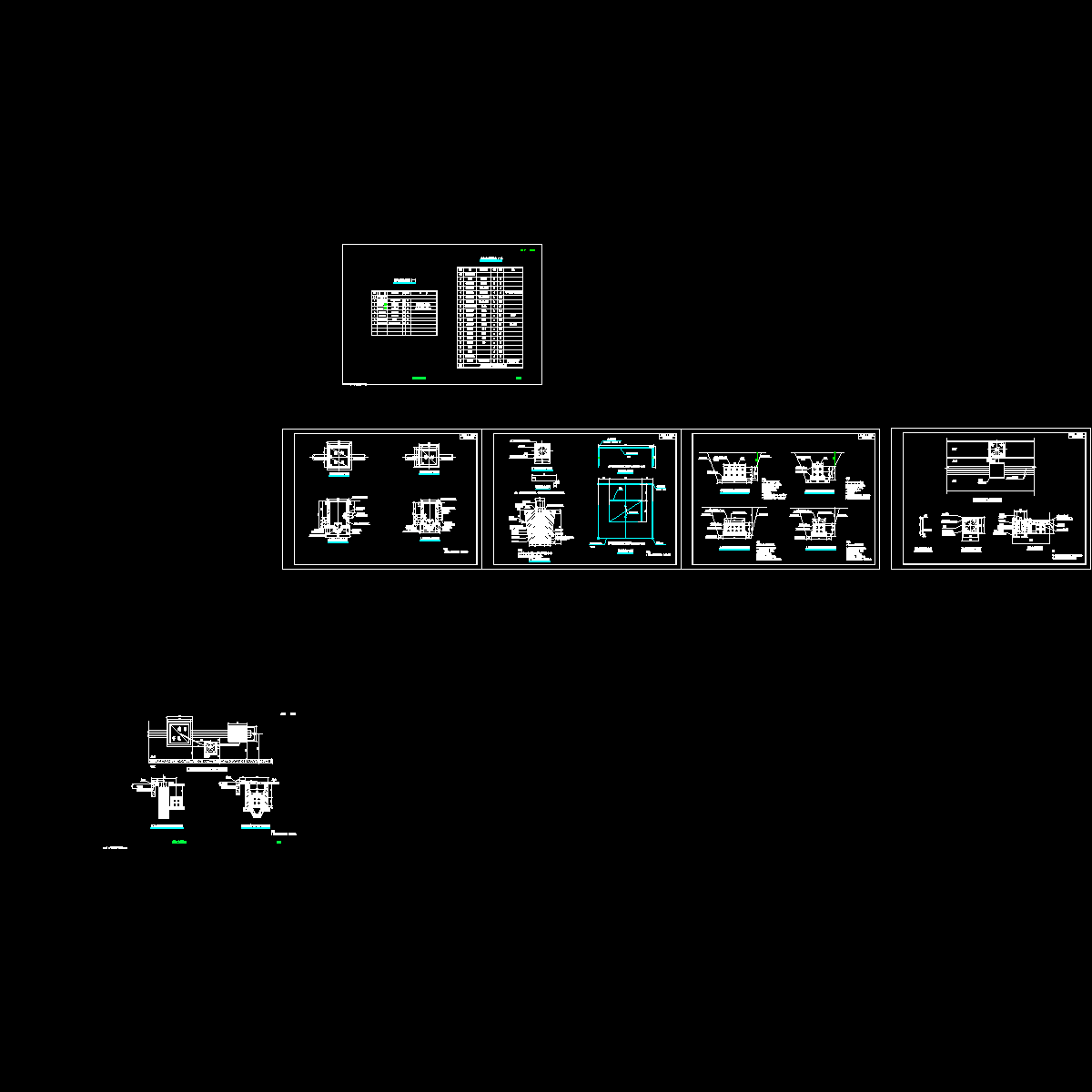

• 路灯工程大样图

附件详情

道路等级为城市次干路，车行道数量为双向4车道。路灯设计全长1246.521米，路面为沥青混凝土路面，路幅宽度为24米=4m（人行道） 8m（车行道） 8m（车行道） 4m（人行道）。本项目设置1个户外环网结线箱式变电站。
变电站高压进线电压为10KV，由就近的城区供电网络引来, 出线采用220/380V电源，三相五线制配电。10KV外线由业主委托电力部门进行专项设计。
......
共17张图，编制于近代年

03-平面图(打印版).dwg

路灯工程大样图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
