城市次干道道路工程施工大样图设计31张cad平面图

资料简介
赚取积分

附件详情

施工图设计说明
主要工程量数量表
区域位置图
道路标准横断面设计图
道路平面设计图
道路纵断面设计图
逐桩坐标表
平曲线表
竖曲线要素及曲线位置

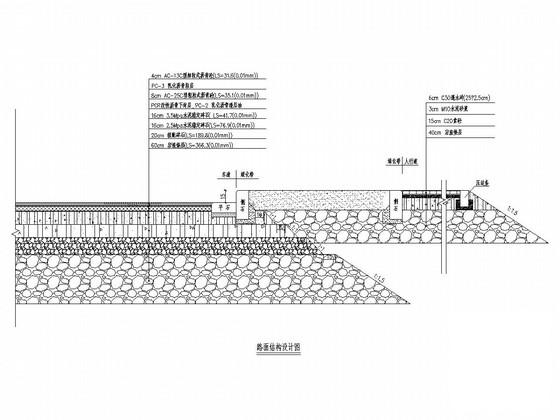

路面结构设计图

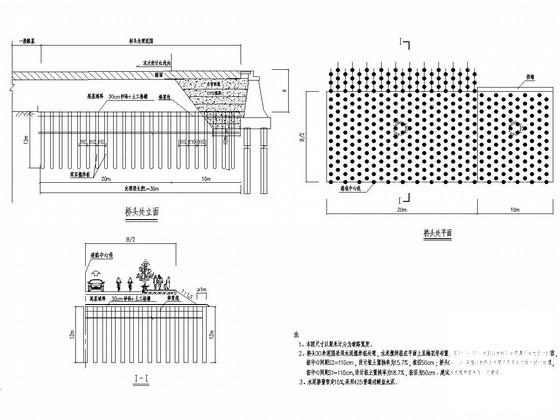

桥头处理设计图
人行道铺装示意图
缘石大样图

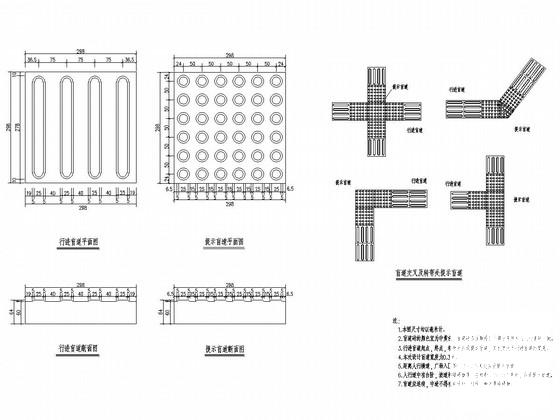

人行道盲道设计图
人行道无障碍设计图
施工横断面设计图
土方总量计算表
道路绿化设计说明
苗木配置总平面图
上木图
下木图
苗木配置网格定位总平面图

附件详情

本道路总长约323.1m，规划路幅24m。道路等级为城市次干道，设计车速为30Km/h。本次道路工程设计内容包括沥青混凝土路面设计、附属工程（侧石、绿化带等）及无障碍设施设计等。
……
主要技术标准：
道路等级：城市次干道
标准轴载：BZZ-100kN
设计年限：沥青混凝土路面结构使用年限10年
道路最小净高：人行道2.5m；机动车4.5m
……

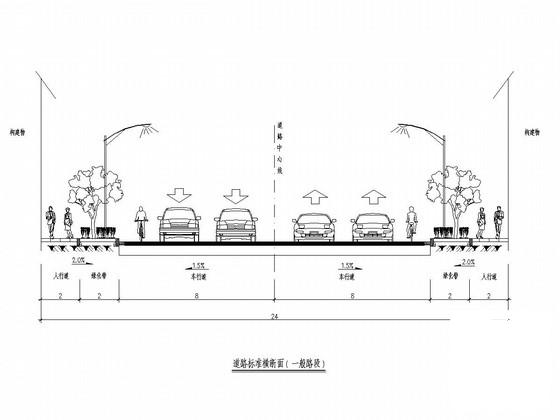

道路横断面设计：
综合考虑行人、车辆、知名地产率的需求，本次道路设计标准横断采用如下形式：
2m(人行通道)+2m（绿化带）+16m(车道)+2m(绿化带)+2m（人行通道）=24m
车道横坡型式为双面坡，坡度1.5%，坡向绿化带；人行道横坡型式为单面坡，坡度2.0%，坡向绿化带。
路拱型式采用直线型路拱。
……
共31张，。
