双向四车道城市次干道道路工程CAD施工图纸设计67张(dwg)

kkll9988 · 发表于 2020-6-22 21:52:54

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计年代：近代
公路等级：二级
车道数：四车道
设计时速：40km/h
干线：否
位置：湖南

附件详情

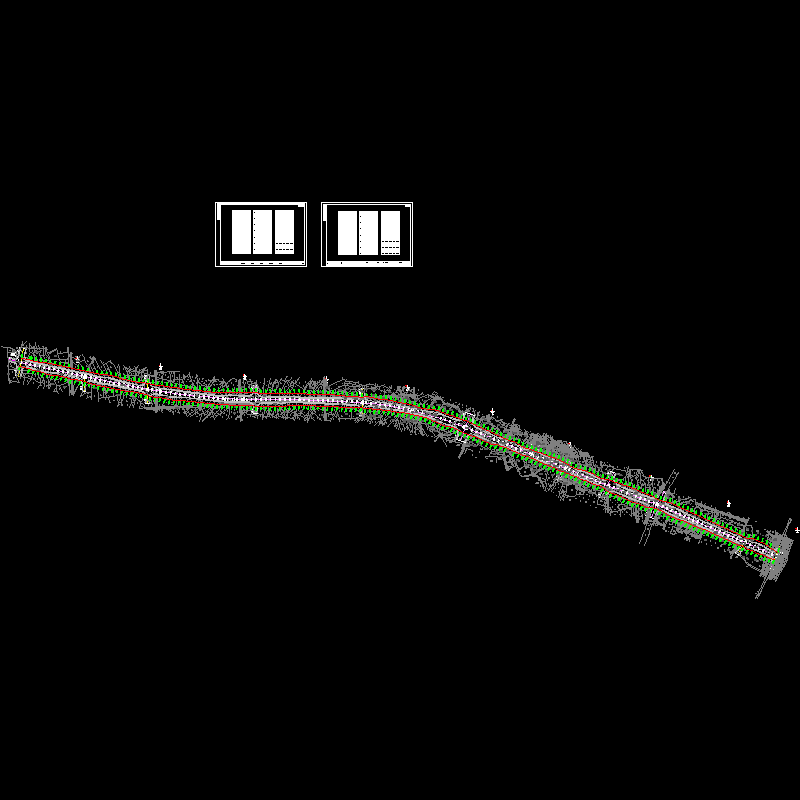

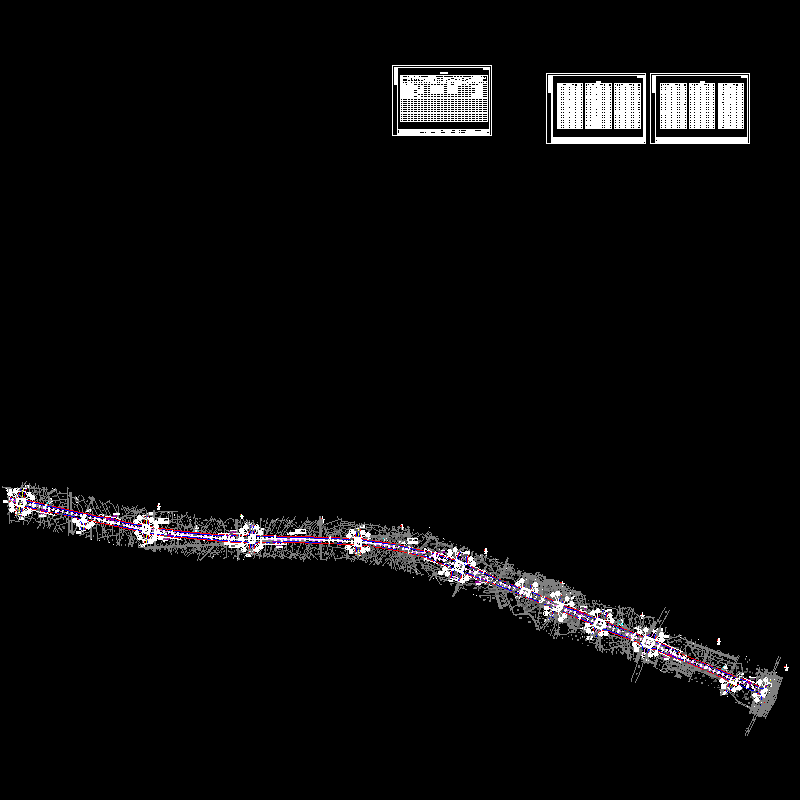

本道路采用的双向四车道一块板的路幅组成形式。

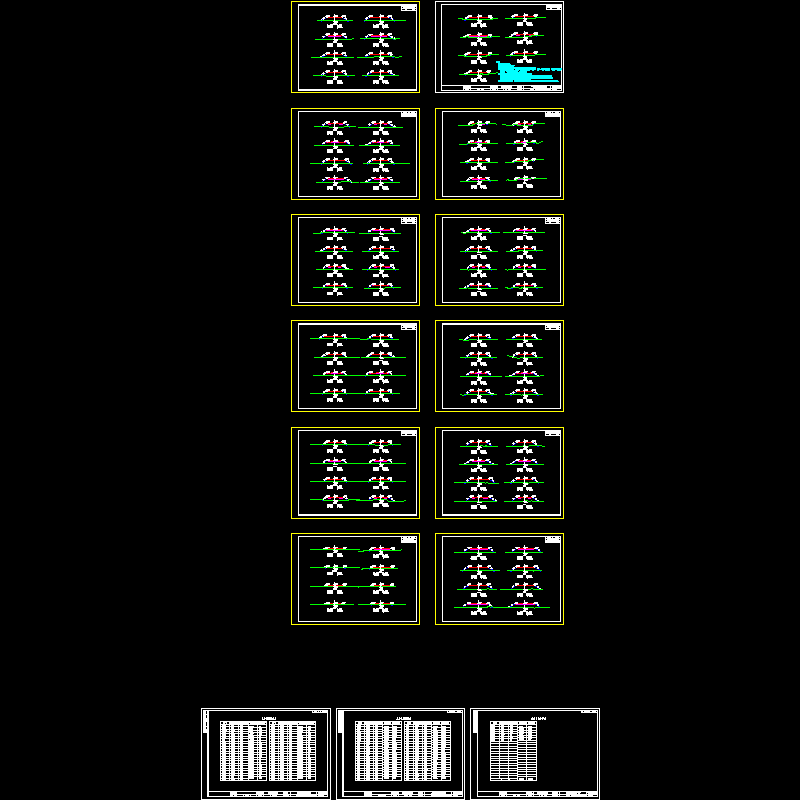

断面方案布置为：3.0m(人行道) 2.75m（非机动车道） 2x3.5m（机动车道） 0.5m双黄线 2x3.5m（机动车道） 2.75m（非机动车道） 3.0m(人行道)=26.0m。
主要技术指标：
路线等级：城市Ⅱ级次干道；
道路标准路幅宽度：26m；
机动车道设计车速：40km/h。
……
根据路面设计原则，本项目路面设计采用双轮组单轴荷载100kN（BZZ－100）作为标准轴载，本次方案设计推荐采用橡胶沥青混凝土路面，设计使用年限为15年。
行车道路面：
4cm细粒式橡胶沥青混凝土（AR-AC－13）；
7cm粗粒式沥青混凝土（AC－25）；
18cm5%水泥稳定砂砾（基层）；
18cm4%水泥稳定砂砾（底基层）；
18cm4%水泥稳定砂砾（底基层）。
……

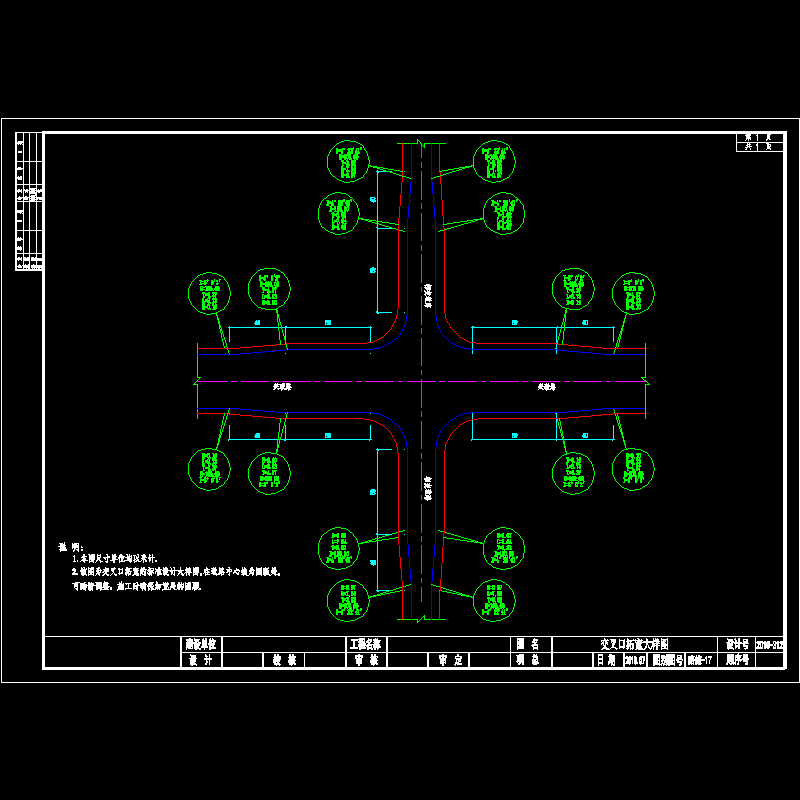

本项目无障碍设计需在人行道、交叉口、人行过街、桥梁、公交车站等设施处满足视力残疾者与肢体残疾者以及体弱老人、儿童等利用道路交通设施出行的需要。本项目的建设是生态化的、人性化的，是能够满足不同社会成员交通生活需求的。
……

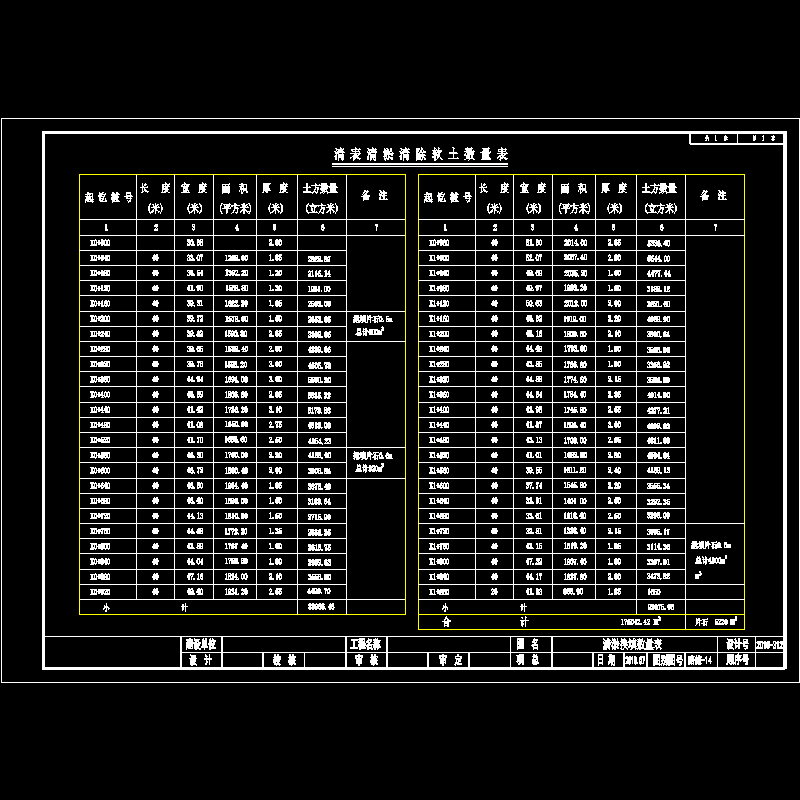

共67张，编制于2010年。
