[CAD]24m双向四车道城市支路工程初步设计套图纸（道路全长286米）.dwg

0 主题	0 帖子	1355 积分

Rank: 8 Rank: 8

发表于 2020-12-4 22:07:21 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计概况：　　道路全长286.418m。路幅宽度=4m（人行道） 4m（车行道）×4 4m（人行道），线路大体呈东-西走向。　　道路设计按城市支路标准，车道数为双向四车道。　　该项目设计内容为全线道路的初步设计内容。　　......共25张

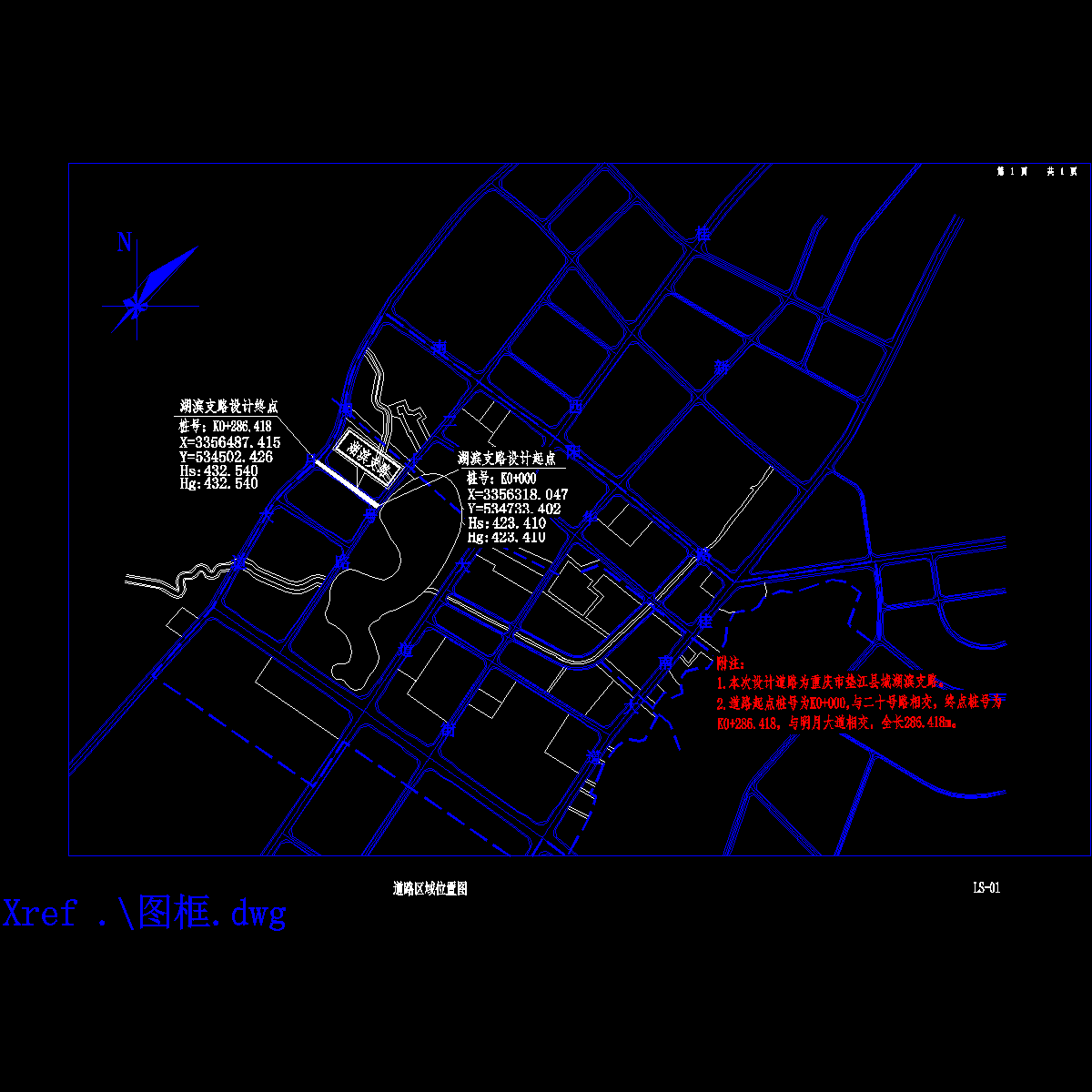

01道路区域位置图.dwg

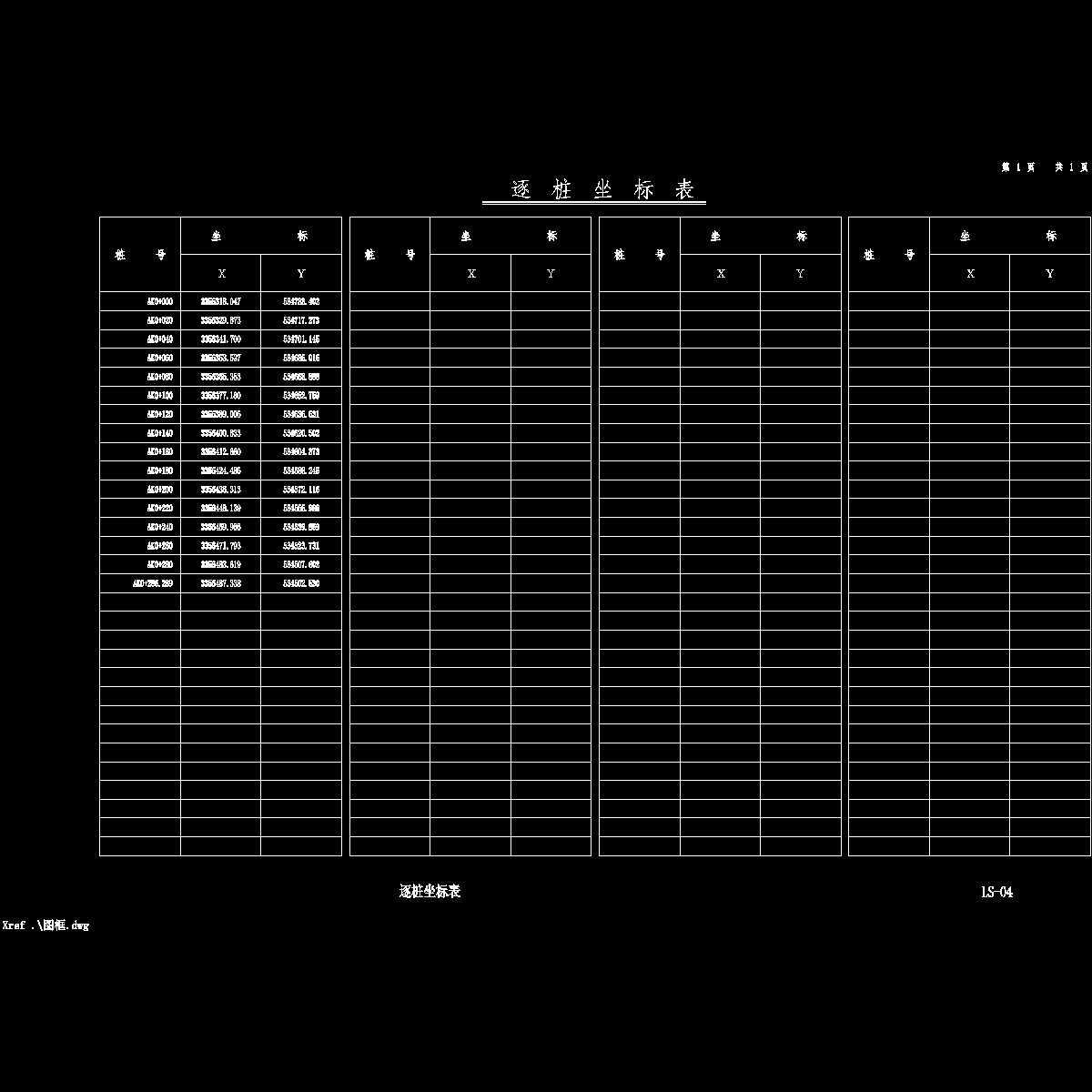

04逐桩坐标表.dwg

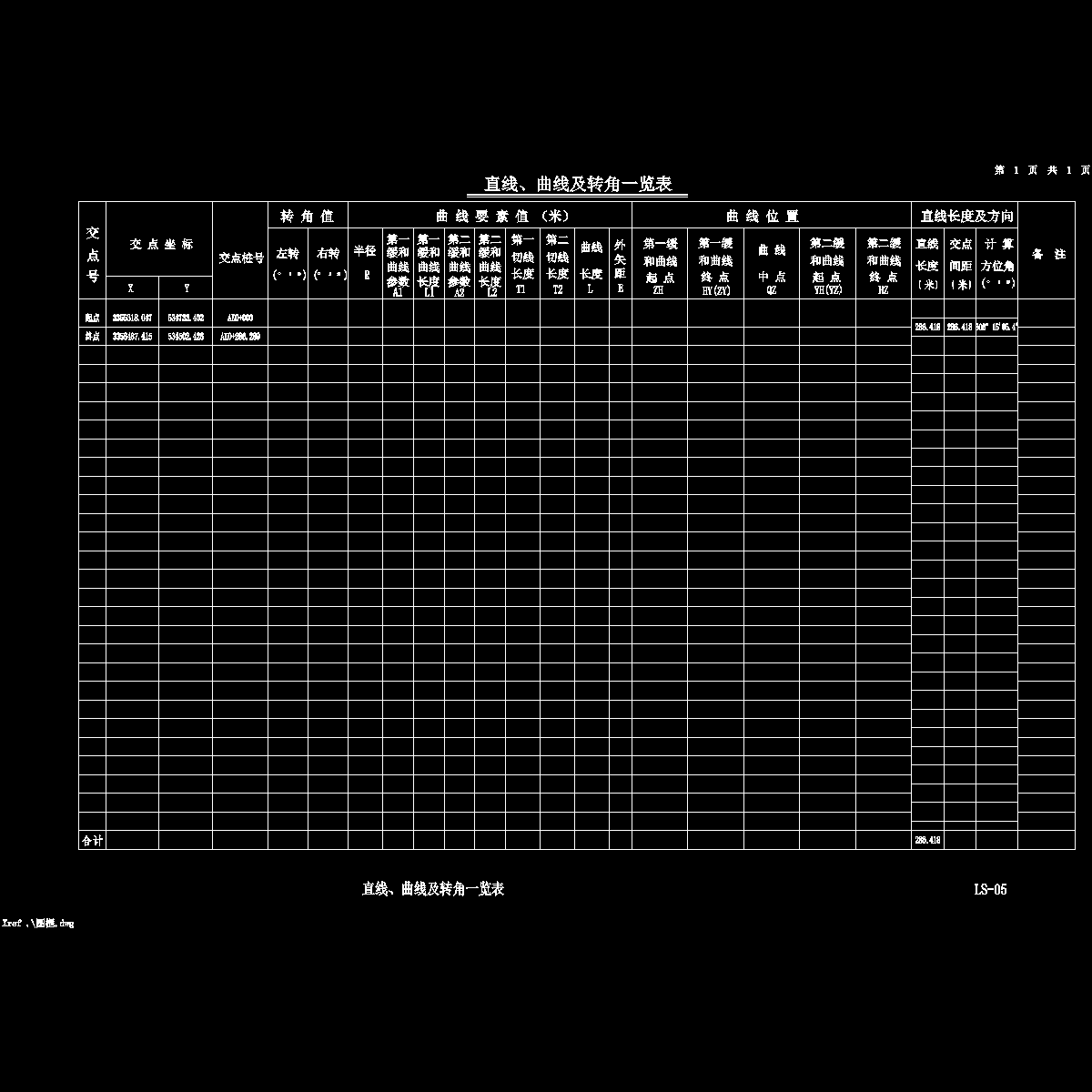

05直线、曲线及转角一览表.dwg

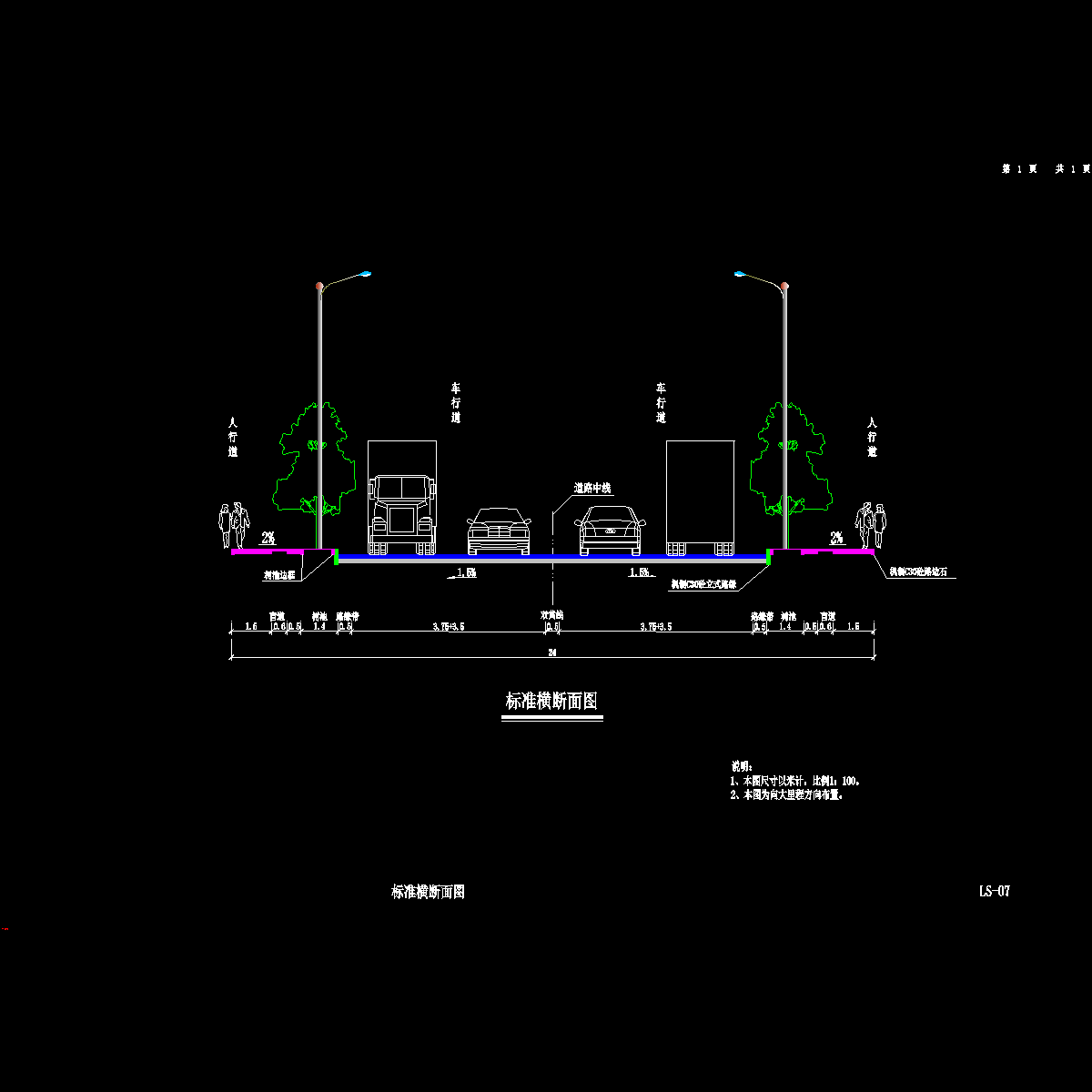

07标准横断面图.dwg

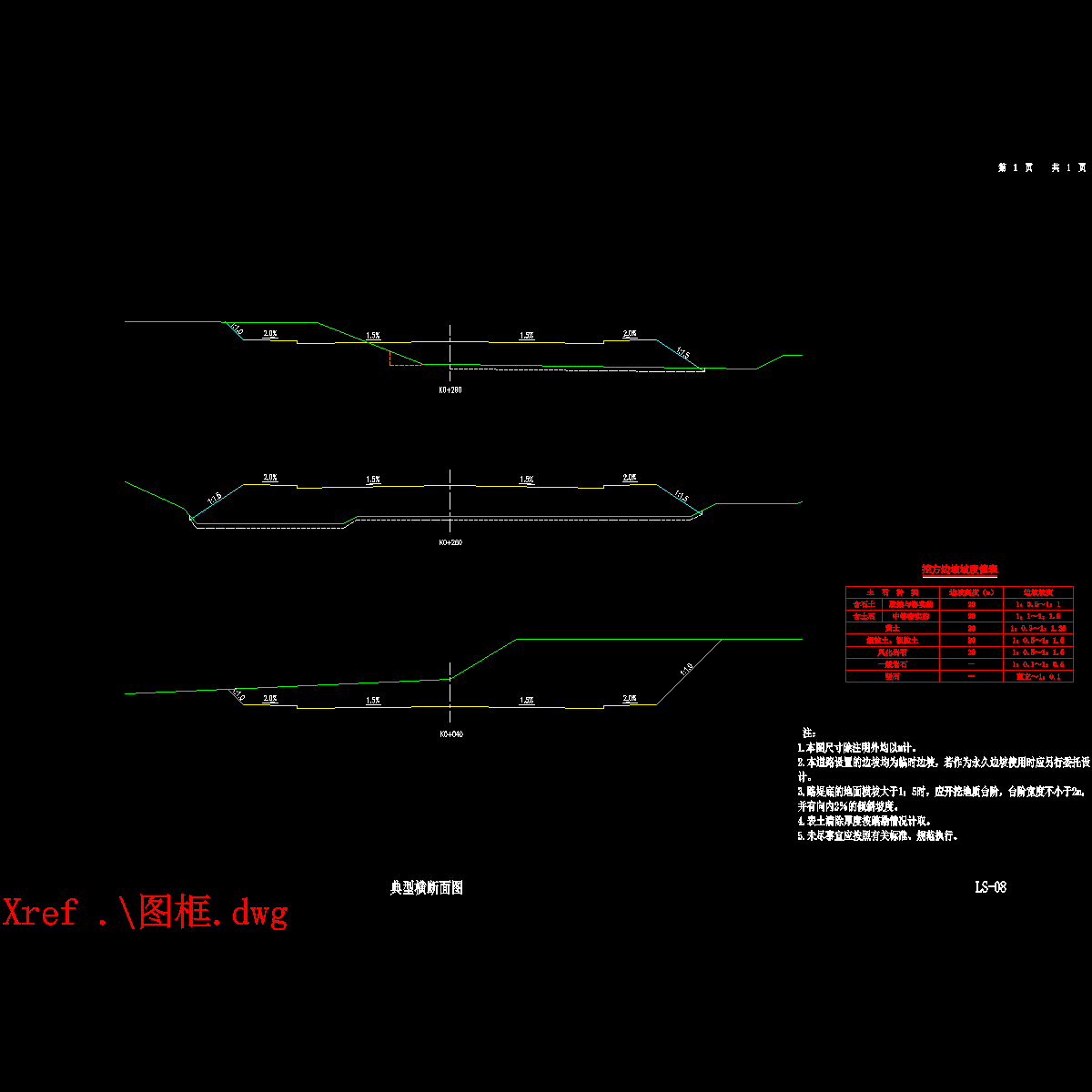

08典型横断面图.dwg

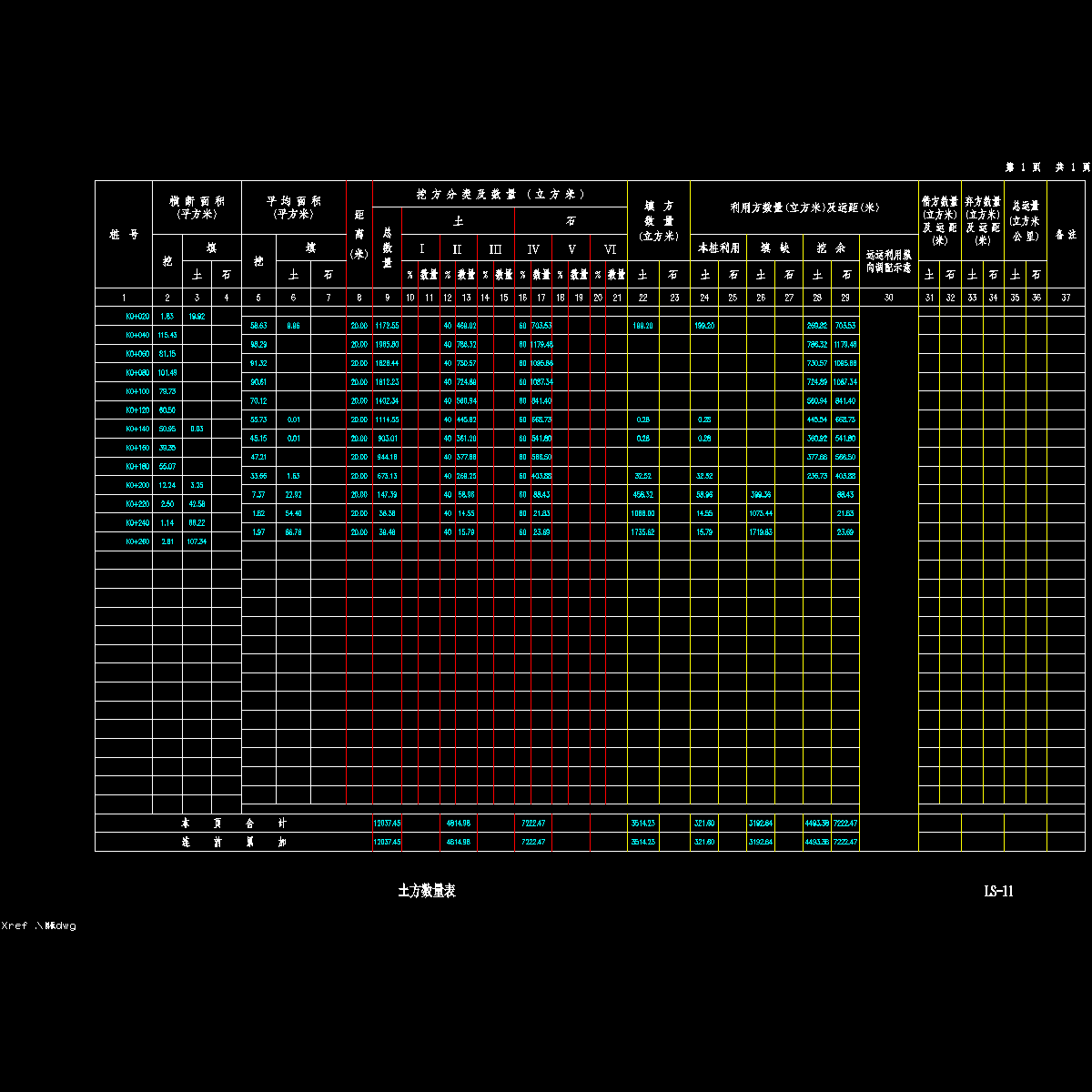

11土石方数量表.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

2.03 MB
