双向四车道城市支路施工图纸cad平面图及防护工程图

该附件为： 双向四车道城市支路施工图 包含：道路工程+交通工程+五号路管线图纸，格式为PDF+CAD，。

一、项目概要：

该项目为城市支路，道路为南北走向，起点与某路北段相接，道路穿越了旱地，终点与某线相接。本项目起点桩号为K0+000，终点桩号为K0+305.538；道路全长305.538m，设计速度为30km/h，双向4 车道，路幅为一块板，道路宽度为20 米。道路全线无桥梁，在K0+160 处设计一座管涵。

二、设计标准：

（1）道路等级：城市支路

（2）计算行车速度：30km/h ；

（3）主线车道路数： 双向4 车道

（4）路面设计荷载：BZZ-100 标准轴载

（5）道路设计年限：道路交通量饱和设计年限 15 年，路面结构使用年限 15 年

（6）地震荷载：地震加速度值为0.05g，设计特征周期值为0.35 s (相应的地震基本烈度Ⅵ度)。

（7）净空要求：机动车道：≥5.0m；人行道：≥2.5m。

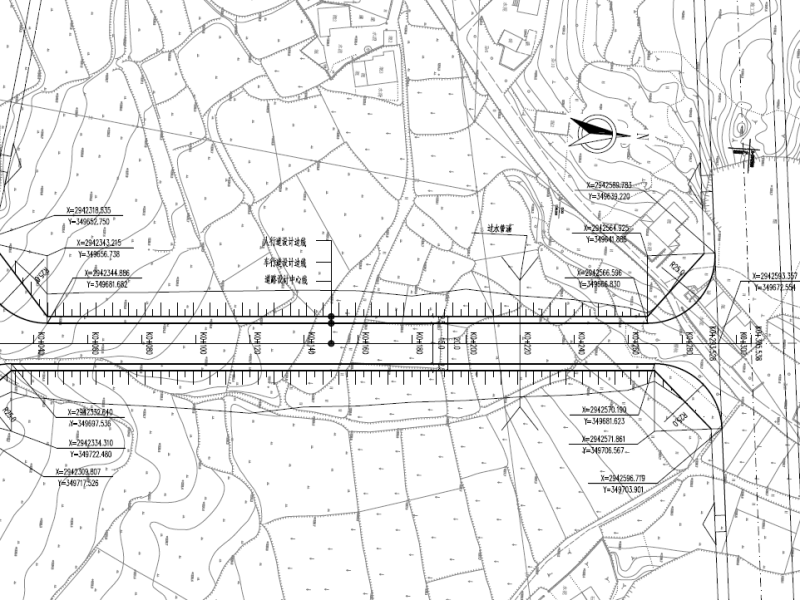

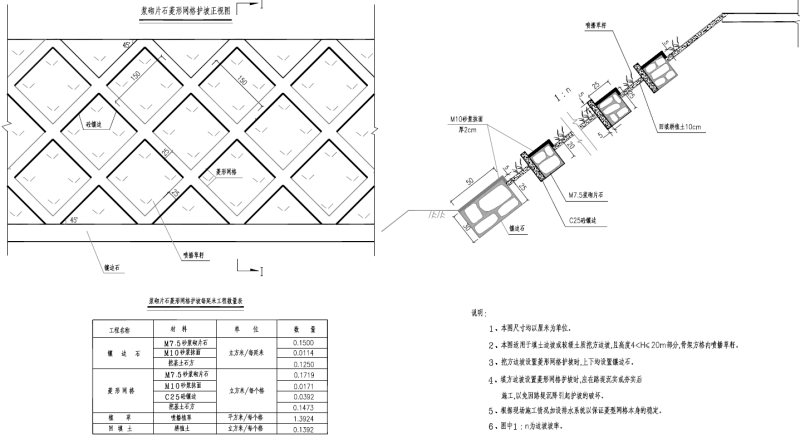

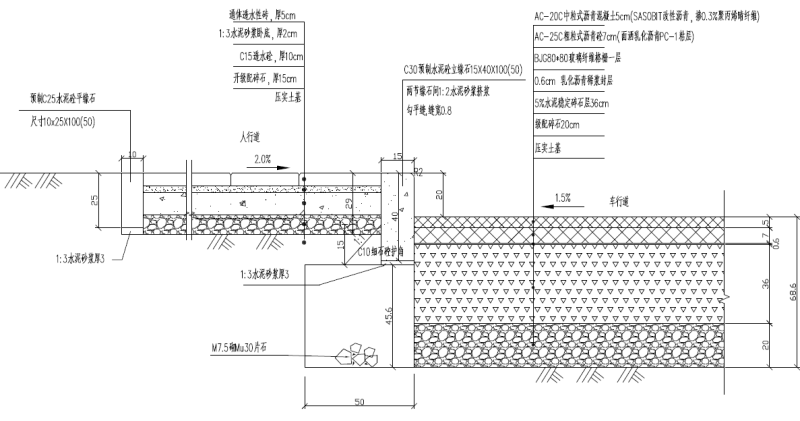

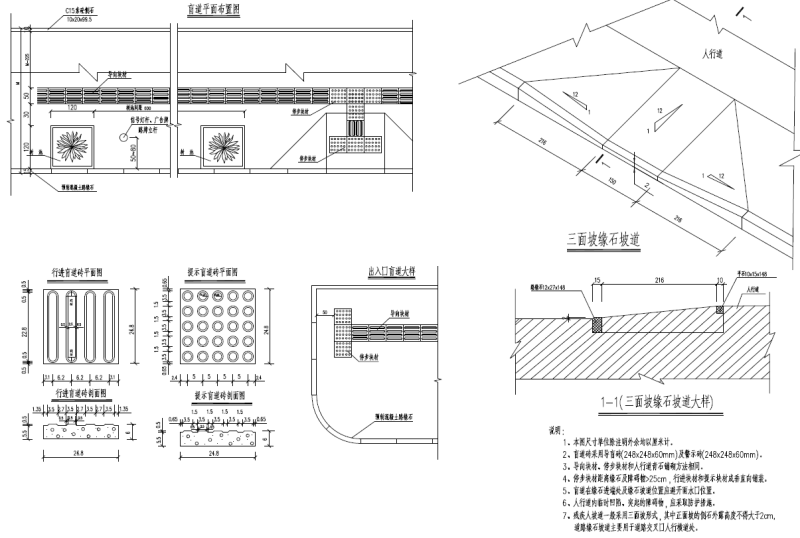

三、相关图片：
