双向四车道城市次干道电气照明工程施工图设计cad

附件详情

图纸为双向四车道城市次干道道路工程施工图设计，共计70张，该资料包含照明供电系统、道路照明设计、安全接地系统设计等内容。
……
主要设计技术标准
（1）道路等级：城市次干道
（2）设计车速：30km/h
（3）设计荷载：
车行荷载：公路-II级
人群荷载：3.5KN/m2
路面设计轴载：BZZ-100
……

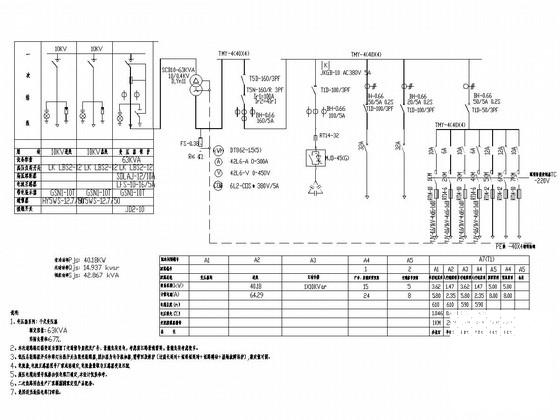

该项目用电负荷为三级负荷，预留有景观、广告及交通信号容量。照明采用箱式变电站供电；箱变进线电源引自城市10KV电网，由供电部门提供；出现采用220/380V电源，三相四线制配电。

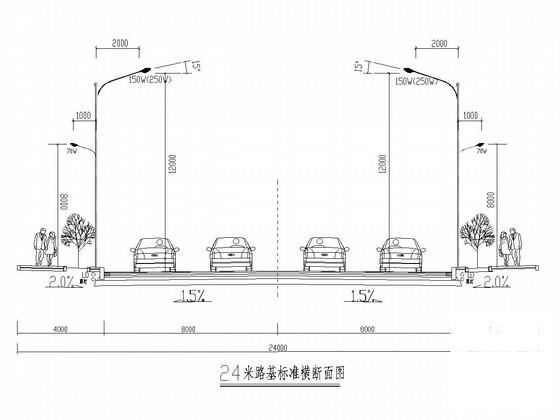

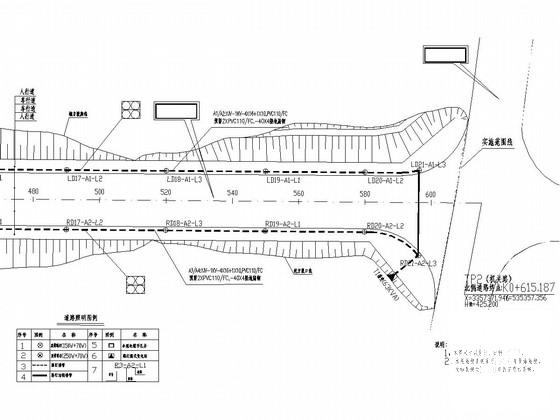

该项目常规路段采用150W双臂路灯，高度12m，仰角15°，交叉口采用250W双臂路灯。道路照明均采用采用低杆灯对称布置方式。灯具安装高度、臂长、仰角详各路段标准横断面灯杆示意图。路灯间距在30m左右，灯杆布置在人行道靠机动车道侧的路缘石边上，距离道路路缘石边缘1.0m。
……
共18张，。
