双向六车道城市主干道CAD施工大样图95张（2014年新规范）.dwg

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 车道数：六车道
• 干线：是
• 位置：辽宁

附件详情

• 设计说明 6
• 道路平面位置图1
• 道路平面图23
• 道路纵断面图27
• 道路路拱大样图1
• 标准横断面布置图1
• 道路结构图1
• 15×25×99边石构造及安装图1
• 无障碍坡道大样图1
• 无障碍坡道卧边石构造及安装图1
• 无障碍坡道坡边石构造及安装图1
• 曲线边石构造图1
• 10×10×50边石构造及安装图1
• 树池大样图1
• 集料级配曲线图3
• 道路中线数据表1
• 道路逐桩坐标表1
• 新旧路面搭接图1
• 土方横断面图20
• 土方计算表7
• 工程量表1

附件详情

图纸依据新规范编制，包括平纵横断面、 无障碍设计 及新旧路面搭接等。

城市主干道全长：7553.06米；设计车速：60km/h；荷载标准：BZZ—100；车行道横坡：双向1.5%抛物线路拱。道路结构：新建机动车及非机动车道结构：4cm中粒式SBS改性沥青混凝土（AC-16C）、洒粘层沥青（0.6升/平方米）、6cm 中粒式沥青混凝土（AC-20C）、洒透层沥青（1.0升/平方米）、20cm水泥稳定碎石（厂拌，水泥重量比5%）、20cm水泥稳定碎石（厂拌，水泥重量比5%）、20cm级配砂砾（最大粒径5.3cm）、60cm山皮石碴、碾压路床（重型击实，压实度≥95%）。横断面：5.0m人行道+3.5m绿化带+4m非机动车道+1.5m分隔带+22m机动车道+1.5m分隔带+4m非机动车道+3.5m绿化带+5.0m人行道
……
共计95张，

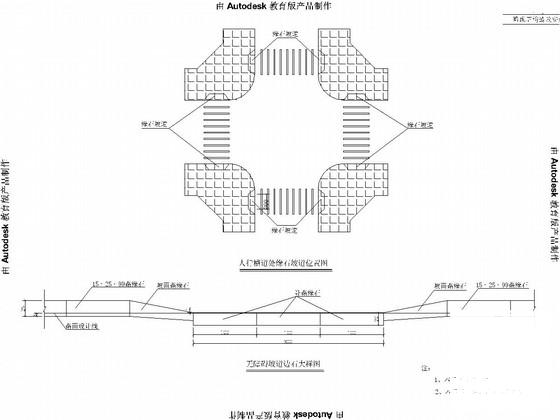

无障碍坡道大样图

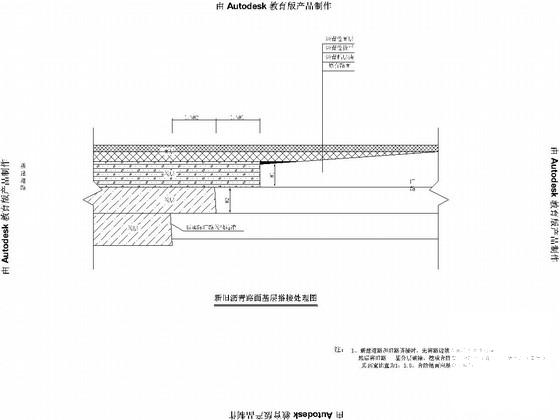

新旧沥青路面搭接图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
