双向六车道城市主干道交通工程施工大样图cad

搜索更多资源
  • 公路等级：一级
  • 车道数：六车道
  • 设计时速：60
  • 干线：是
  • 位置：贵州
  • 设计年代：近代
  • 附属：中小桥涵
该附件为： 双向六车道城市主干道交通工程施工图 格式为CAD+Word，。
一、项目概要：
  • 某大道建设项目线路全总长约7.2km，为双向6车道城市主干道，设计时速60km/h，采用沥青混凝土路面，控制红线宽度40m，全线共设置7座跨线桥。其横断面布置为：4.5m(人行道)+2m(绿化隔离带)+11.5m(车行道)+4m(中央分隔带)+11.5m(车行道)+2m(绿化隔离带）+4.5m(人行道)=40.0m
二、交通标线的要求：
  1. 标线材料选用热熔漆，膜厚度为2毫米。
  2. 车道分界线，中心实线线宽15厘米。
  3. 人行横道线宽40厘米，间距60厘米，长6米。
  4. 停止线宽40厘米。
  5. 箭头采用6米，车道分界线实长2米，间距4米。
  6. 在机动车需要跨越边缘线的地方除避有紧急停车带的路段外应划白色虚线，虚线间距6米，实线长4米，线宽15厘米。
三、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

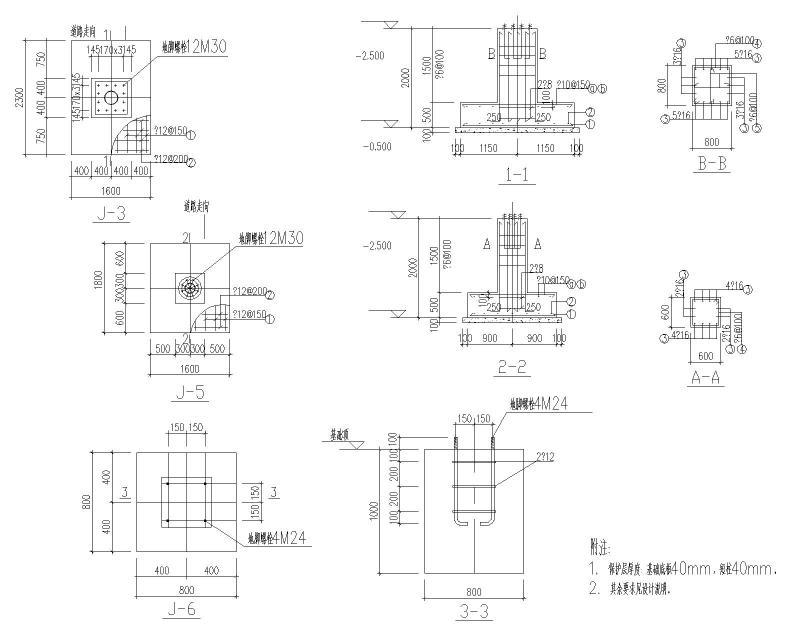

  • 杆件基础详图
    杆件基础详图

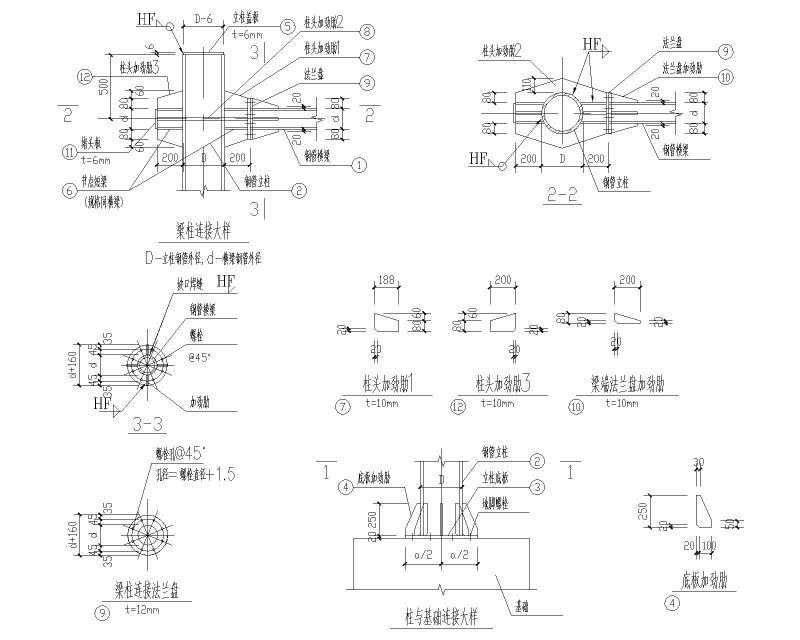

  • 杆件连接大样图
    杆件连接大样图

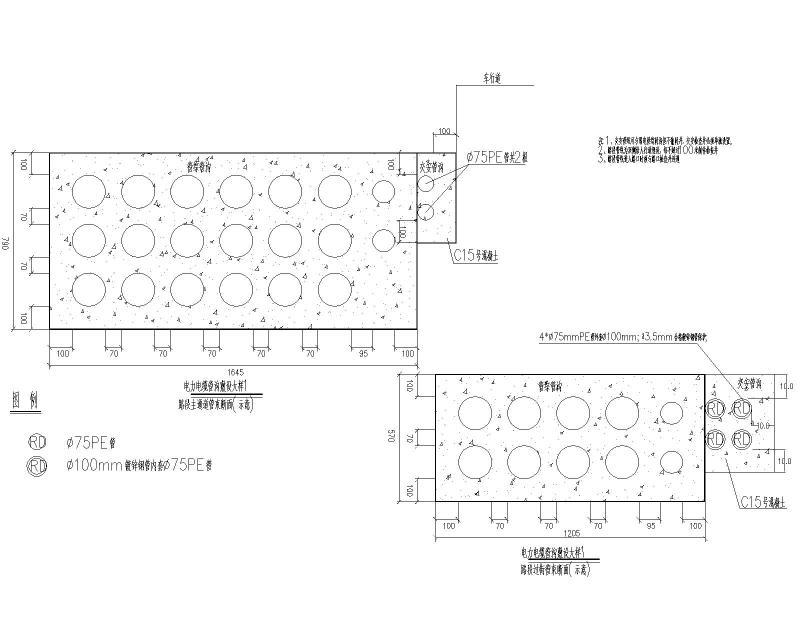

  • 管件敷设大样图
    管件敷设大样图

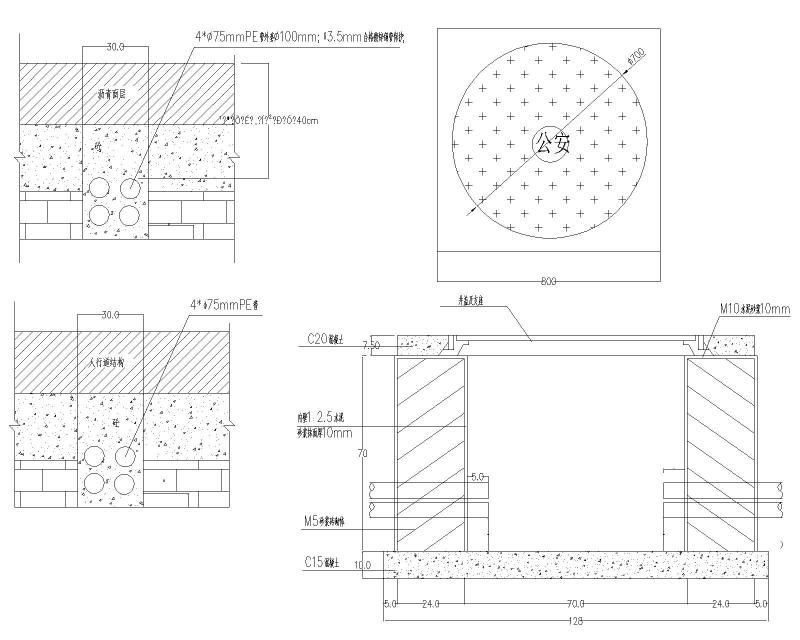

  • 检查井及结构施工示意图
    检查井及结构施工示意图

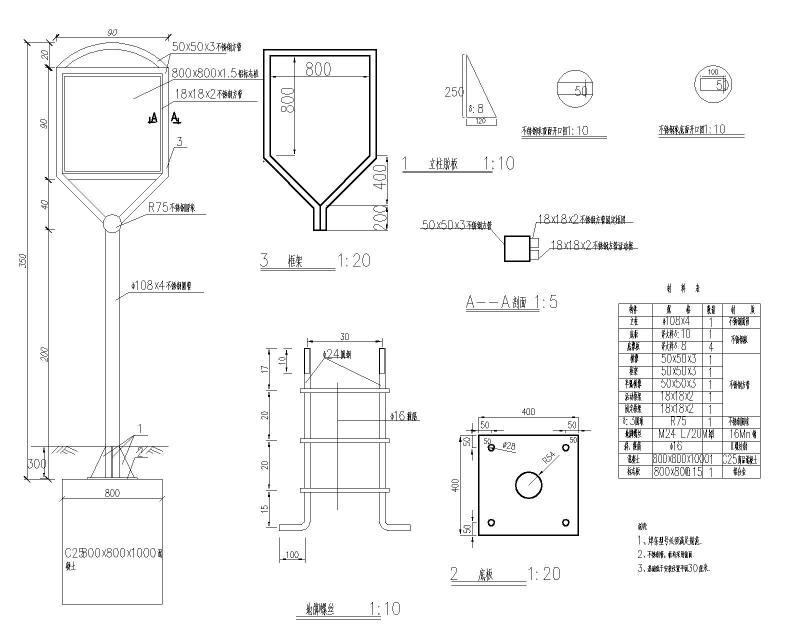

  • 人行道提示标牌图
    人行道提示标牌图
  • 手井结构图
    手井结构图
以上是部分截图，请下载附件后查看完整高清内容
