隧道洞身开挖施工方案（分离式、双向六车道)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

三座隧道均采用复合式衬砌，衬砌断面采用三心圆内轮廓。内轮廓面积126.74平方米（含仰拱），净空周长41.62m。隧道明洞按明挖法施工，暗洞均按新奥法原理进行施工。
……
质量目标：工程质量达到国家优质工程标准。
……
全面实行洞室光面爆破施工技术，杜绝欠挖，平均线形超挖控制在10cm以内，光爆炮眼痕迹率达到 80%，炮眼痕迹在开挖轮廓面上均匀分布。
杜绝软弱围岩段塌方。应用中长期预报技术和围岩量测监控技术等信息化施工手段，为选择适当的施工方案提供依据，有效防止隧道塌方。
……
施工步骤为：
第一步：超前支护后，开挖1部，锚、喷、网、钢拱架联合支护，中隔墙临时支护，初期仰拱支护，尽快成环。
第二步：超前支护后，开挖2部，滞后1部3~5m，锚、喷、网、钢拱架联合支护，中隔墙临时支护，初期仰拱支护，尽快成环。
第三步：超前支护后，拱部及核心土第一次开挖，滞后2部5~8m，拱顶及时锚、喷、网、钢拱架联合支护。
第四步：与3部错开8~10m台阶长度，核心土第二次开挖，初期支护仰拱施做，使整个仰拱封闭成环。
……
共计29页

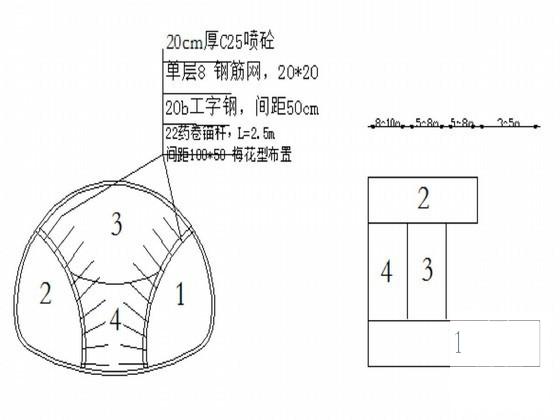

双侧壁导坑法各部开挖间距图

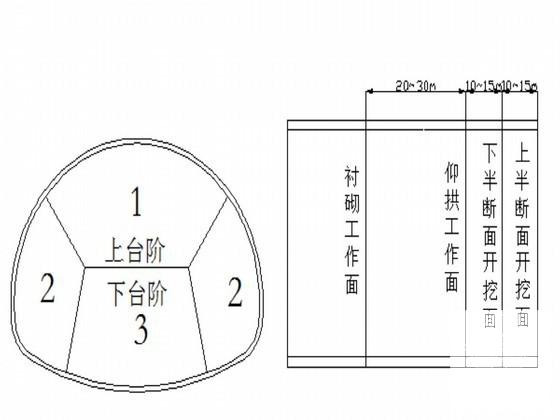

Ⅳ级围岩短台阶法施工

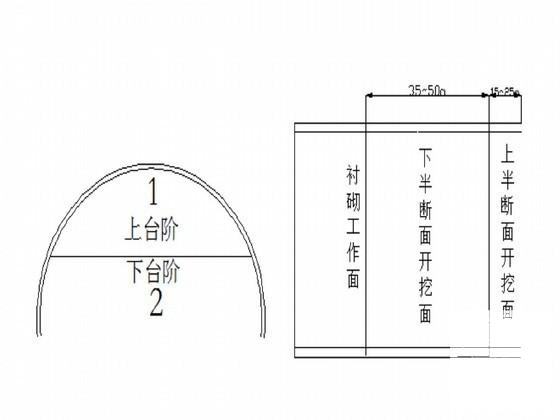

Ⅲ级围岩台阶法施工

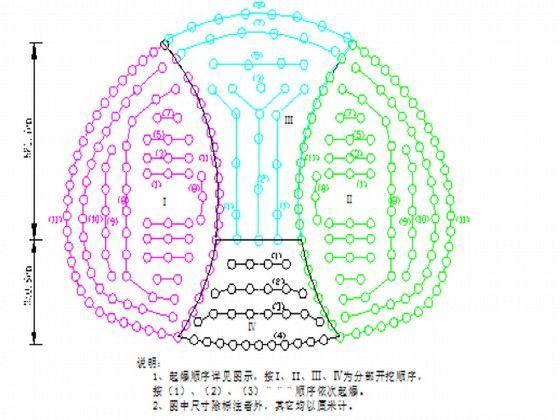

Ⅴ级围岩掘进采取松动爆破法开挖

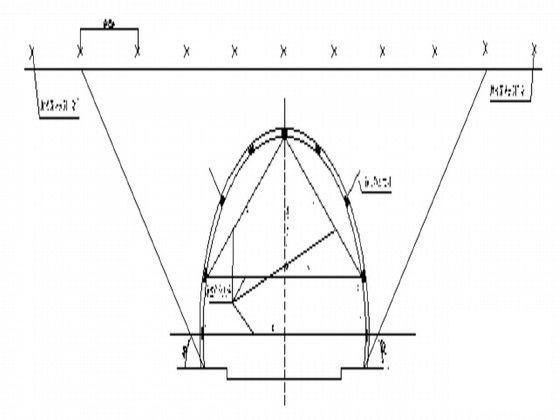

隧道监控测点布置图

质保体系框图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
