双向六车道城市次干路缓堵改造施工大样图cad

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：二级
• 车道数：六车道
• 设计时速：40
• 干线：是
• 位置：重庆
• 设计年代：近代

该附件为： 双向六车道城市次干路缓堵改造施工图2021 ，格式为DWG，节点清晰，同类工程可参考。

一、项目概要：

1. 道路等级：城市次干路
2. 设计行车速度：40km/h，道路全长1953.916m。
3. 现状路幅构成：标准车道路幅宽26.5m，4m（非机动车道） 1.5m（机非分隔带） 15.5m（机动车道） 1.5m（机非分隔带） 4m（非机动车道）。
4. 改造路幅构成：标准路幅宽26.5m，2.5（非机动车道） 3.5×3（机动车道） 0.5双黄线 3.5×3（机动车道） 2.5（非机动车道）。
5. 设计内容：路基路面、交通工程（标志标线）、信号、电气、排水等。

二、编制标准：

1. 《城市道路工程设计规范》（CJJ37-近代）（版）
2. 《城市道路路线设计规范》(CJJ193-近代)
3. 《城镇道路路面设计规范》（CJJ169-近代）
4. 《城市道路路基设计规范》（CJJ194-近代）
5. 《城市道路交叉口设计规程》（CJJ 152-近代）
6. 《城镇道路工程施工与质量验收规范》（CJJ1-近代）
7. 《城市道路照明设计标准》（CJJ 45-近代）
8. 《城市道路照明工程施工及验收规范》（CJJ 89-近代）

三、相关图片：

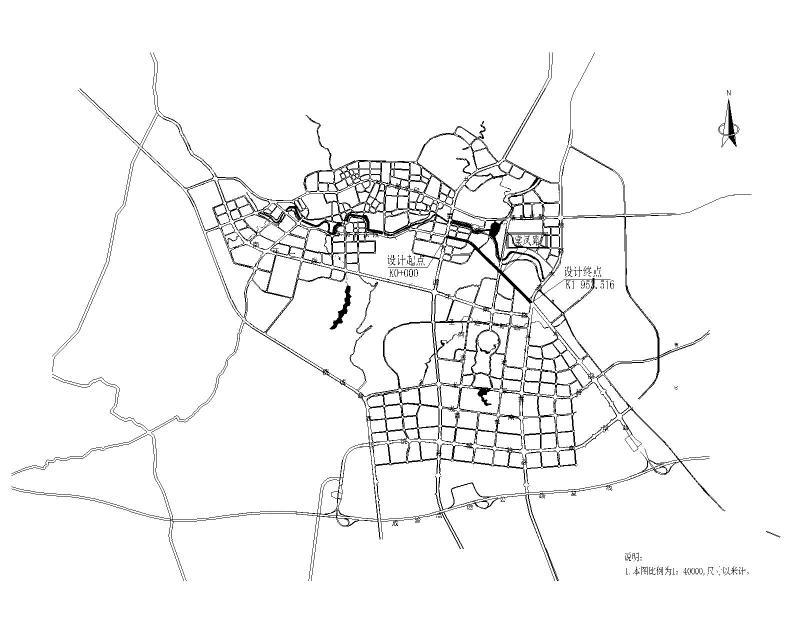

道路区位图

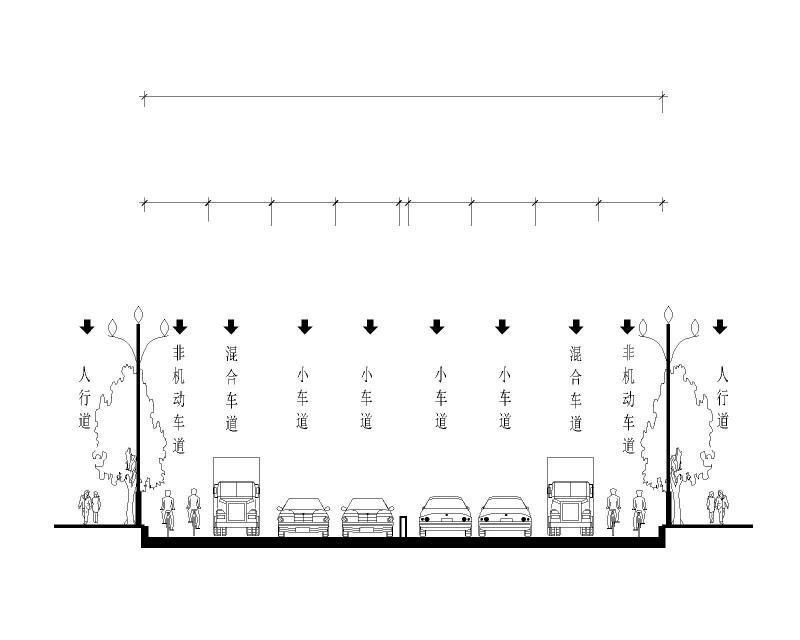

道路标准横断面

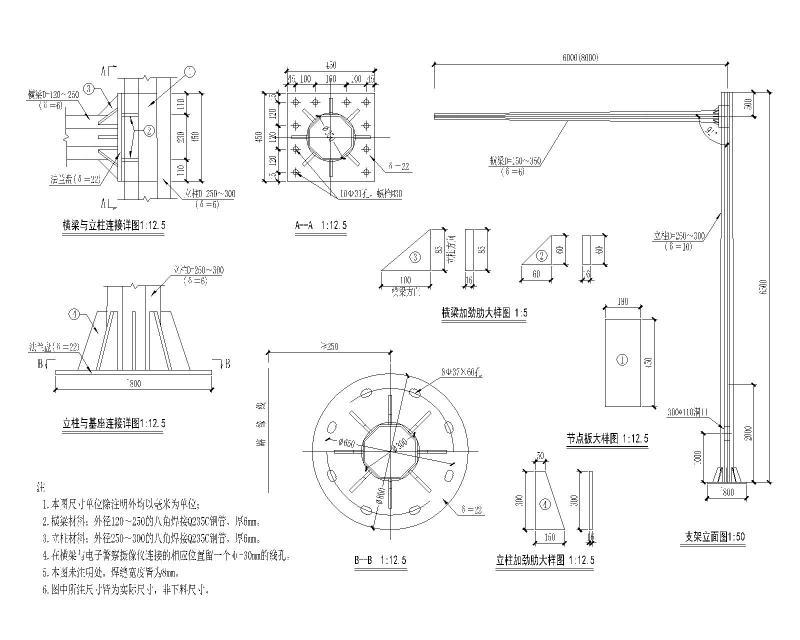

交通警擦电子杆件大样图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
