一份单洞双向式隧道洞内防排水设计通用CAD图纸

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 洞内外排水及衔接：

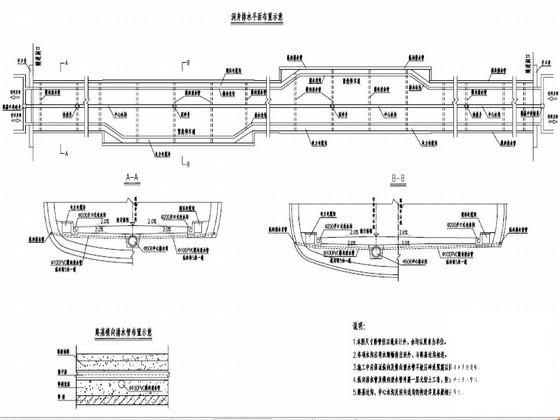

• 洞身排水平面布置示意
• 路基横向排水管布置示意
• 纵、竖向排水管
• 洞身衬砌防排水：

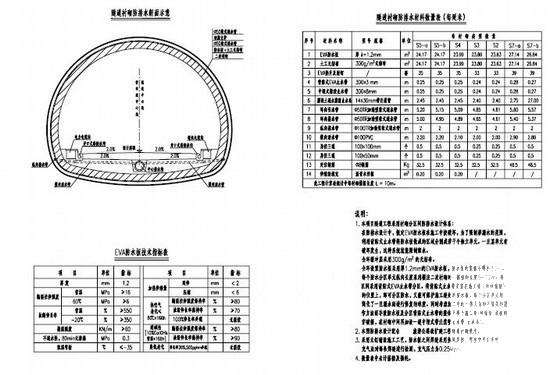

• 衬砌防排水断面示意图
• EVA防水板技术指标表
• 衬砌防排水材料数量表
• 纵向排水管直通接头连接
• 排水管异径三通（T型）接头连接
• 纵向排水管布置
• 纵向排水管布置大样
• 衬砌排水系统示意
• 环向引水管截面构造2
• 初支与二衬间环向排水管截面构造
• 边墙及拱顶防水大样
• A大样视图
• EVA垫片平面布置
• 防水板搭接示意
• EVA垫片间距分区示意
• 带注浆管膨润土遇水膨胀止水条技术指标
• 中埋式橡胶止水带技术指标
• 中埋式止水带钢筋卡
• 中埋式橡胶止水带
• 中埋式止水带定位筋
• 中埋式橡胶止水带安装示意

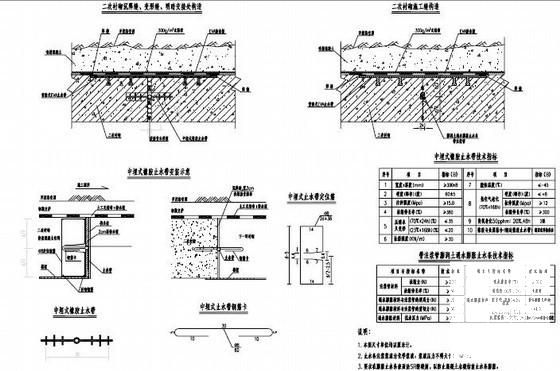

• 二次衬砌沉降缝、变形缝、明暗交接处构造
• 二次衬砌施工缝构造

附件详情

防排水采用衬砌分区间防排水设计体系；在防排水设计中，假定EVA防水板在施工中被破坏，为了限制渗漏水的范围，利用背贴式止水带将防水板做成的区域分割成若干个独立单元。一旦某单元有破坏发生，这种系统就能限制窜水。全环缓冲层采用300g/m2的无纺布。防水板的宽幅不得小于2m。每个防水分区单元纵向长度采用模注二次衬砌时一模板的长度8-12m。采用无钉铺设 施工工艺 。
洞身衬砌设置直径100PVC横向泄水管每4.0m一道。富水地段直径50环向排水透水盲管每5m一道，一般地段每10m设置一道；直径50环向引水透水盲管每10m一道，富水区加密布置；两种盲管在平面内错开布置。止水带注浆浆液为化学浆液，浆液压力不得大于1.0MPa。
……共计5张，

洞内防排水

引水管 排水管布置

止水带及沉降缝 施工缝构造

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-15 21:22:58上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
