铁路隧道钻爆设计与施工方案附CAD图纸(隧道洞身)(dwg)

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本段共3个隧道。一全长347m，V级围岩，最大埋深为30.5m，出口为最小埋深约3m，为浅埋隧道。主要施工方法为明挖34m、交叉中隔壁（CRD）163m及三台阶七步开挖法150m。二全长352m，V级围岩，最大埋深为10.81m，最小埋深约0.5m，为浅埋隧道。主要施工方法为明挖250m、交叉中隔壁（CRD）102m。三全长819m，II级围岩275m、IV级围岩173m、V级围岩371m，最大埋深为35.96m，最小埋深约2.8m。主要施工方法为明挖、全断面法、三台阶七步开挖法。 　　隧道洞身开挖施工方法：Ⅱ级围岩采用全断面开挖，循环开挖进尺为3.6m；Ⅳ围岩地段采用三台阶七步法开挖，Ⅴ围岩地段采用三台阶七步法和交叉中隔壁（CRD）法开挖，循环开挖进尺均为0.7m。 　　隧道钻爆施工方法：Ⅱ级围岩采用凿岩机打眼，非电毫秒雷管、二号岩石乳化炸药爆破开挖，光面爆破。喷、网、锚等联合支护。Ⅳ、Ⅴ级围岩人工配合机械施工，局部遇到较硬岩质时，采用爆破施工。钻爆设计根据“新奥法”施工原则，光面爆破的起爆顺序：掏槽眼→辅助眼→周边眼→底板眼。辅助眼由里向外逐层起爆……附CAD图：隧道ⅣV级围岩钻爆设计图(三台阶七步开挖法）、隧道ⅣV级围岩钻爆设计图(三台阶七步开挖法）、隧道ⅣV级围岩钻爆设计图(台阶法）、隧道V级围岩钻爆设计图(交叉中隔壁开挖法）、隧道ⅣV级围岩钻爆设计图(台阶法）、隧道V级围岩钻爆设计图(交叉中隔壁开挖法）……共计24页，编制于2009年

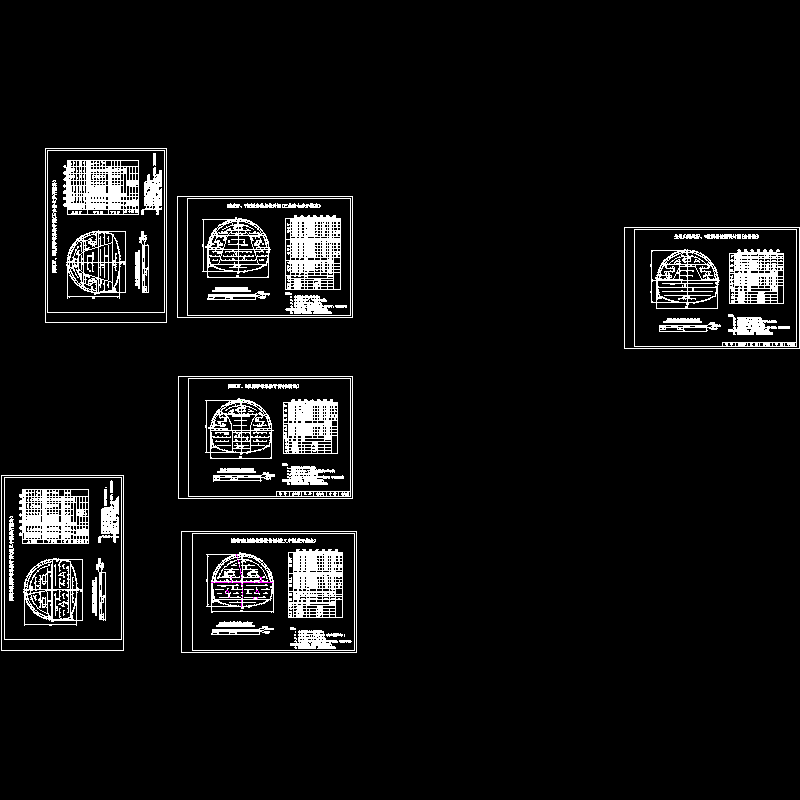

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
