一份隧道竖井施工方案26页附dwg格式CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

特长隧道全长20.05公里。竖井设计为进口端通风竖井，井口断面为圆形，净空直径3米；井口顶面高程2930.93米，井底高程2615.93米，井身长315米。竖井开挖5044m3；井身采用C20喷射砼支护，模筑砼衬砌，竖井衬砌1793 m3；竖井井身自上而下地层依次为粘质黄土层，厚2.53米；碎石土层，厚4米；砂岩夹页岩及薄煤层，软硬相间，节理发育～很发育，属较软岩及软岩，弱富水，厚308.07米。 　　总体施工方案：竖井采用钻爆法施工，自上而下边开挖边支护；HK-4中心回转式抓岩机装碴，卷扬机提升吊桶运输；开挖中采用吊泵排水；湿式砼喷射机喷混凝土支护，下行式金属模板模筑砼衬砌。洞外采用8T自卸矿车运碴到弃碴场。 　　……共计26页，附CAD图。编制于2005年 　　

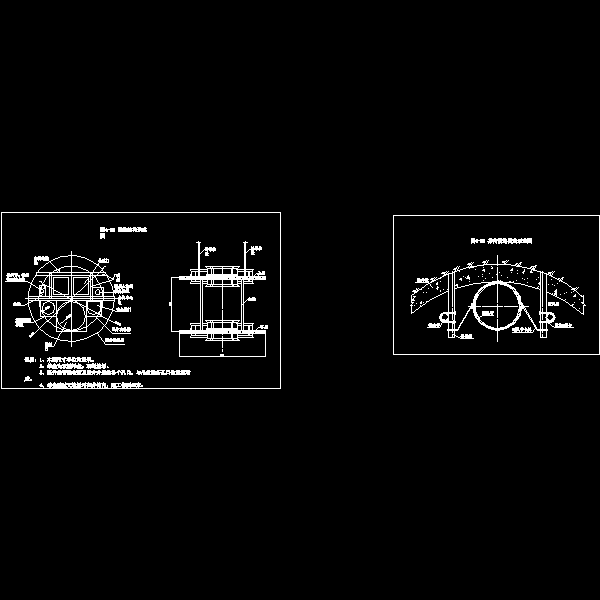

双层吊盘结构图.dwg

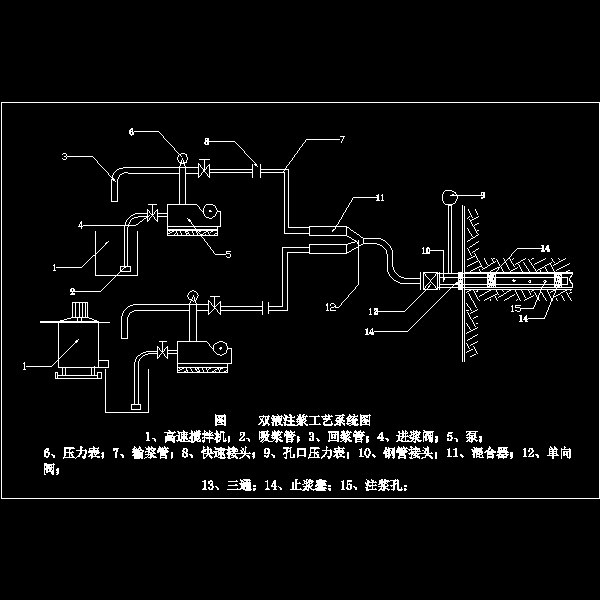

双液注浆工艺系统图.dwg

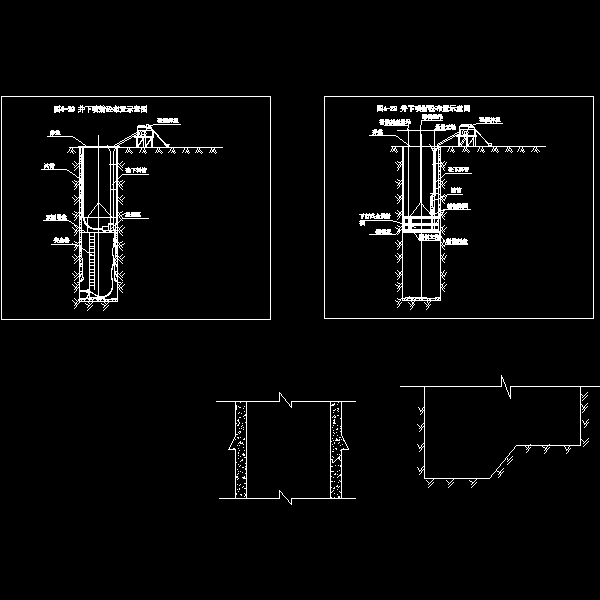

竖井喷砼布置图.dwg

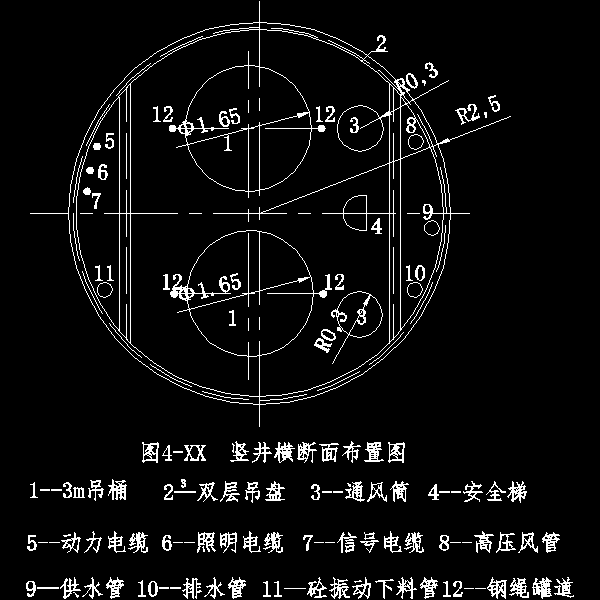

竖井横断面.dwg

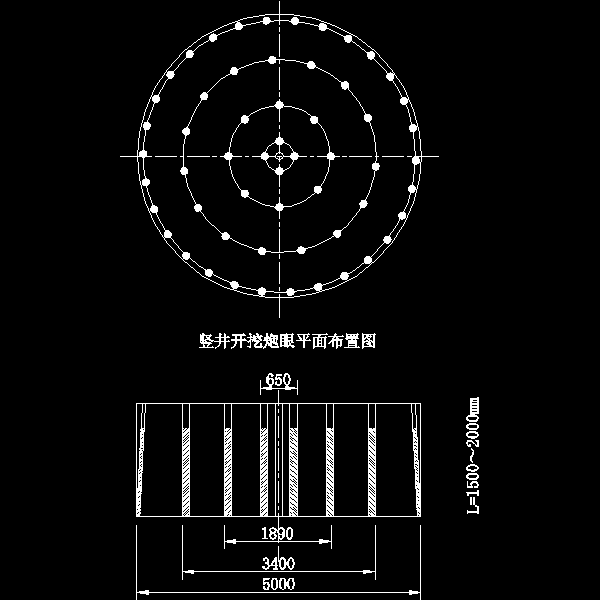

竖井炮眼布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
