一份预应力连续箱梁排架施工方案61页(附21张dwg格式CAD图纸)

[复制链接]

0

主题

0

帖子

927

积分

超级版主

Rank: 8Rank: 8

积分
927
发表于 2020-4-15 21:12:20 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


道路全长:2.703km 桥梁全长:1972m   匝道桥长:329m 地面桥长:112.3m   开工日期:2013年12月 完工日期:2014年7月   标准段:箱梁断面采用单箱三室斜腹板形式,箱梁顶板宽25.5m、底板宽14.4m、悬臂长度为4.5m,边腹板斜率为4:3,箱梁高度为2.0m,中横梁宽度为2.5m,端横梁宽度为1.8m,跨中处顶板厚0.25m,底板厚0.25m,腹板厚0.5m,边支点处底板厚0.45m,腹板厚0.8m,中支点处底板厚0.45m,腹板0.85m,桥梁横坡采用顶板造坡,底板采用折线式,除中箱室底板水平外,两侧底板与顶板保持平行。   变宽段:共有4联,分别是第9~12联,桥宽为25.5~40.5m。②.第9联箱梁顶板宽由34.453→33.000m、底板宽由24.353→21.900m、悬臂长度为4.5m,采用单箱五室斜腹断面,桥梁横坡采用顶底板平行的方式;      【内容节选】   预压荷载按上部结构箱梁重量的1.2倍计算。采用水袋、水筒或砂袋法预压,加宽段由于吊机无法把水筒或砂袋吊装到位,采用水袋预埋。支架的预压主要是为检验支架的稳定性,取得支架变形量,以及地基沉降量。当满足下列条件之一时:压重以连续满载各监测点最初24小时的沉降量平均值小于1mm;各监测点最初72小时的沉降量平均值小于3mm。可以判定支架预压合格,可进行卸载,卸载后要求支架反弹在1cm以内。   ……   箱梁支架调节段处需用横杆进行连接,不得出现有独立的杆件。   底腹板下立杆自由段不得大于70cm,可调底托、顶托螺杆伸出长度不宜超过30cm,插入立杆内的长度不得小于15cm,自由段大于70cm处立杆每道设置横向水平杆,腹板处设置纵向水平杆一道。斜腹板外侧斜撑需与方木密贴成90度进行设置,距翼板与腹板交接处20cm设置一道,腹板与底板交接处设置一道、中间按腹板高度不大于50cm设置   ……   【附CAD图纸】   1-20m中桥位置主线箱梁贝雷梁支架平面图   1-20m、2-20m中桥位置主线箱梁支架侧面和断面图   25.5m标准段碗扣式满堂支架断面布置示意图   2×32.5m、2×25.5m、2×24.5m(B=25.5m)满堂支架平面布置示意图   (33 33 32.5)m(B=25.5m)满堂支架平面布置示意图   (32.5 33 32.5)m(B=25.5m)满堂支架平面布置示意图   2×32.5(B=35.45~33.00m)现浇支架平面布置图   32.5 33 32.5m(B=28.5~25.5m)现浇支架平面布置图   32 33 32.5m(B=40~28.5m)现浇支架平面布置图   25.5 33 33m(B=35.45~33.00m)现浇支架平面布置图   加宽段箱梁支架正面侧面图   跨路箱梁碗扣式钢管满堂支架布置正面示意图   跨路箱梁碗扣式钢管满堂支架平面侧面布置示意图   RU、LD匝道现浇箱梁钢管支架布置示意图   匝道现浇箱梁钢管支架布置示意图   跨路门洞布置示意图   跨路施工平面布置图   ……   共计61页,附21张CAD图纸

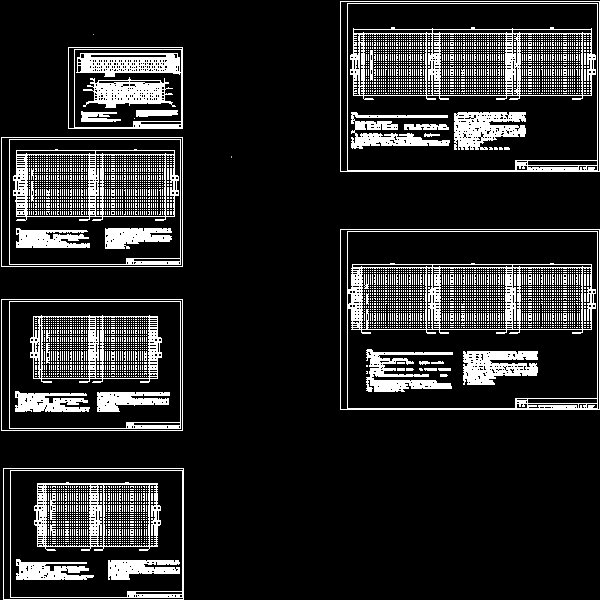

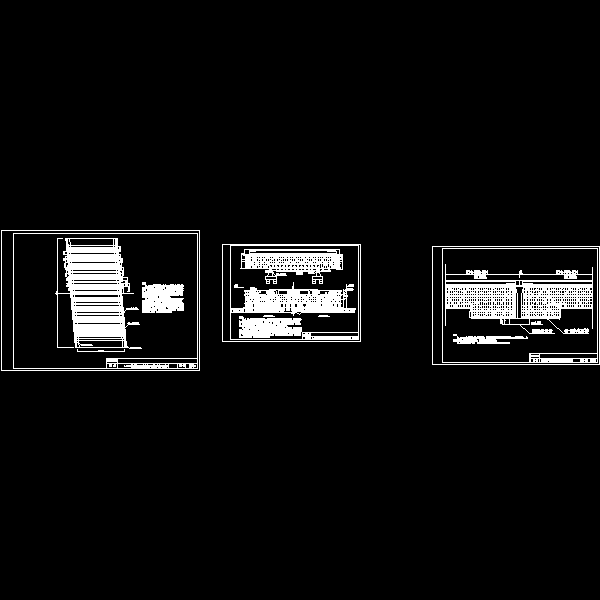

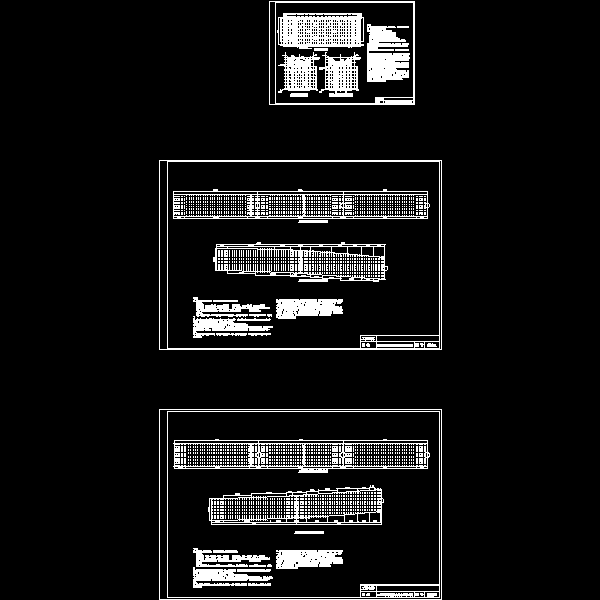

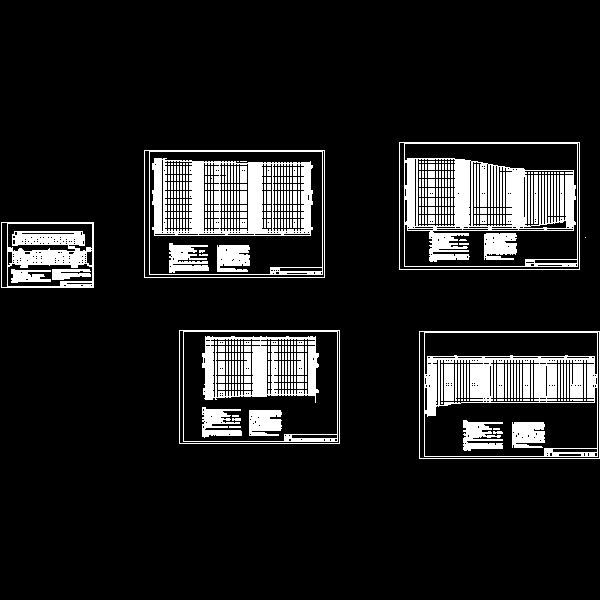

1-20m中桥位置箱梁支架图.dwg
1-20m中桥位置箱梁支架图.dwg
25.5m标准段箱梁支架.dwg
25.5m标准段箱梁支架.dwg
加宽段箱梁支架.dwg
加宽段箱梁支架.dwg
匝道箱梁支架.dwg
匝道箱梁支架.dwg
总平面图.dwg
总平面图.dwg
跨路箱梁支架.dwg
跨路箱梁支架.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-15 21:12:20上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在方案设计专区发帖交流相关知识。

附件2099v11ecwdfw01dcdef10f.rar

2.76 MB

下载  售价: 100 积分    赚积分
