一份1-130米索道桥上部结构吊装安装专项施工方案及主缆计算书49页附dwg格式CAD图纸

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

编制依据：《公路桥涵施工技术规范》JTG/T F50-2011 　　大桥人行桥)为整幅桥，路线全长180米，桥面宽度6.5m。上部结构采用1-130米的索道桥，主缆成桥垂度为3.0米；下部结构两岸均采用重力式锚碇,基础为地下连续墙排桩基础、扩大基础。缆索及钢横梁的安装采用缆索承重辅助安装方案。安装用承重索跨度为120.38m，跨中空载挠度7.96m，f/l=1/15.12。承重索采用6×37（1 6 12 18）φ43钢丝绳，在承重索上下挂两个承载平台将成桥主缆均分为三段以减小其牵引过程中的水平拉力。根据空成桥主缆空载长度不变方式计算，其均分三跨跨中挠度为0.9m，跨度为43.33m。 　　本方案施工重点：上部结构索及及钢横梁的安装。 　　…… 　　总体施工方案：大桥主缆吊装采用东岸与西岸双向立塔，设置天线跨河。作为主缆吊装的临时承重设施，通过在两岸设置8T卷扬机，进行主缆牵引施工。通过计算确定，先安装顺桥向8根稳定索，然后安装钢横梁，最后利用已安装好的钢横梁作为支托由跨中向两侧对称牵引其余主缆，完成全桥主缆安装工作。支架搭设流程：预埋盒安装→y型退吊装→张拉双I63a工钢→焊接横梁→竹胶板铺设。 　　…… 　　共计49页，编制于2016年

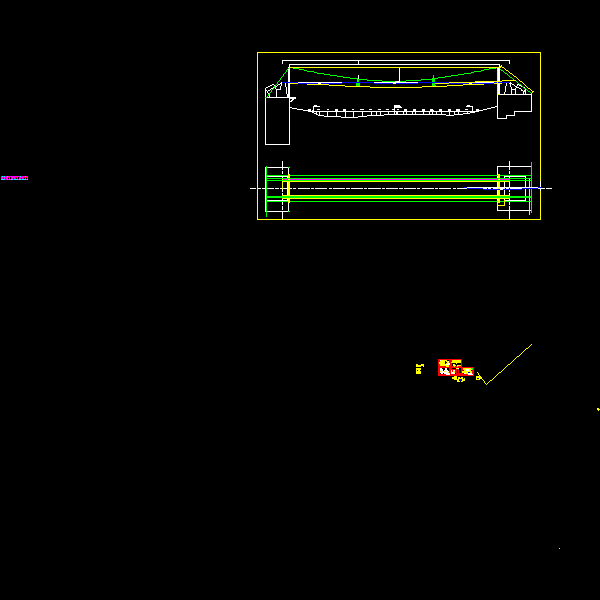

主缆安装方案.dwg

施工流程图.dwg

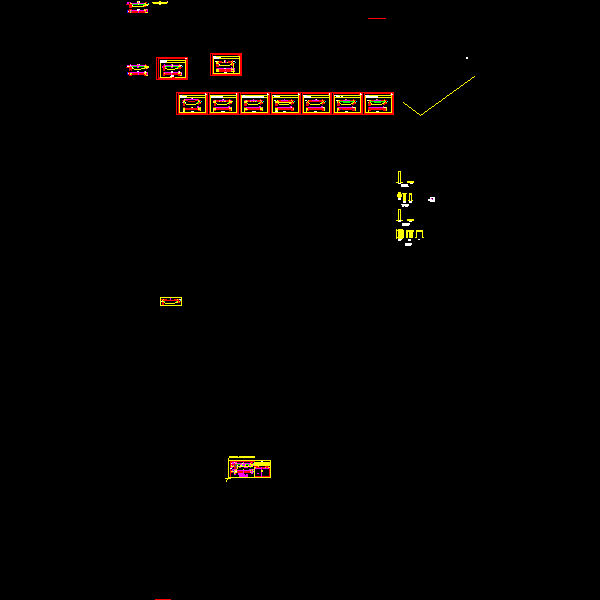

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
