一份跨江大桥主桥CAD施工图纸设计毕业设计方案159页附dwg格式图纸21张（附任务书开题报告）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

毕业设计（论文）任务: 　　课题内容 　　1、设计依据 　　1)毕业设计所提供的工程背景、原始资料及参考文献等; 　　2)具体设计任务：跨江大桥主桥施工图设计； 　　3)汽车荷载等级：公路-I级； 　　4)全桥8车道，上、下行分幅布置；桥面布置1.5m(人行道) 8×3.75m(行车道) 1.5m(人行道)； 　　2、设计任务 　　1)在熟悉设计任务的前提下，阅读大量文献资料并撰写文献综述； 　　2)根据设计任务的要求及在充分调研与资料收集的基础上，进行桥型方案拟定与比选，通过对比选方案的分析、比较，阐明选择设计方案的原因以及采用方案的特点； 　　3)说明采用方案的设计思路和进程计划等，并按要求撰写开题报告； 　　4)对推荐的设计方案进行纵、横断面设计和平面布置，拟定结构各部分尺寸，绘制桥型布置图； 　　5)熟悉桥梁结构分析设计软件，按《04桥规》完成结构上、下部内力计算、钢筋配置及验算等； 　　6)按要求编写设计计算说明书； 　　7)绘制全桥主要结构的施工图； 　　8)根据指导教师的要求阅读并翻译至少一篇英文文献. 　　…… 　　共计159页，CAD图纸21张。编制于2012年

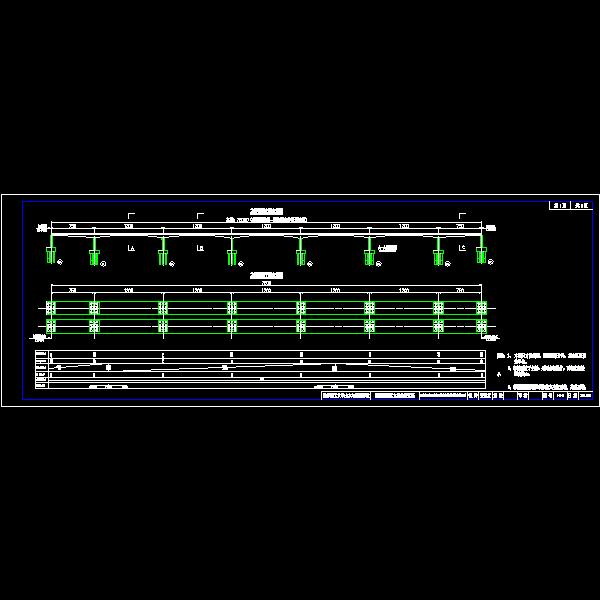

第 1 张图

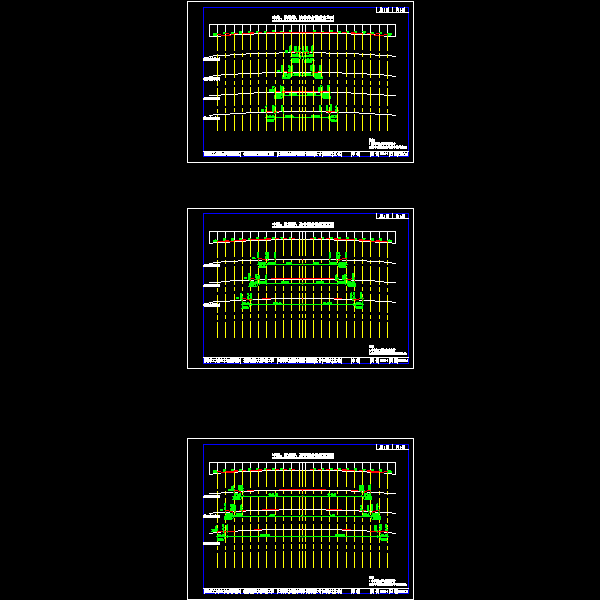

第 2 张图

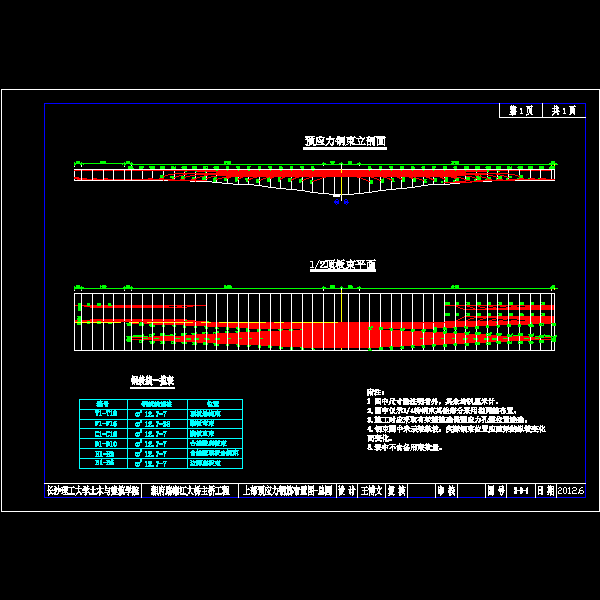

第 3 张图

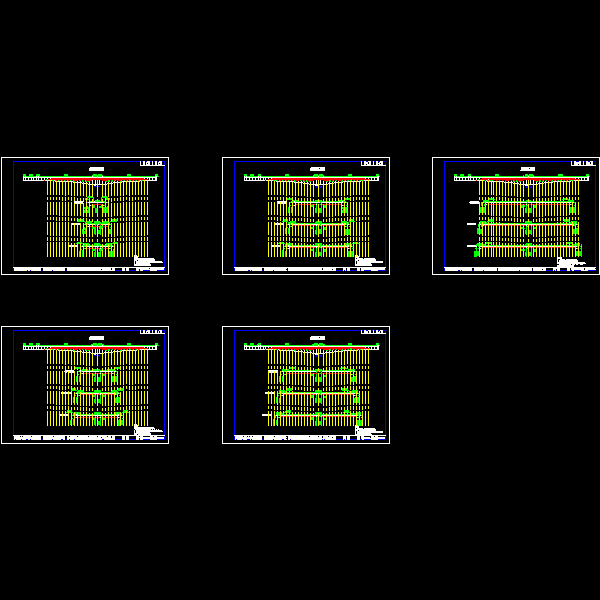

第 4 张图

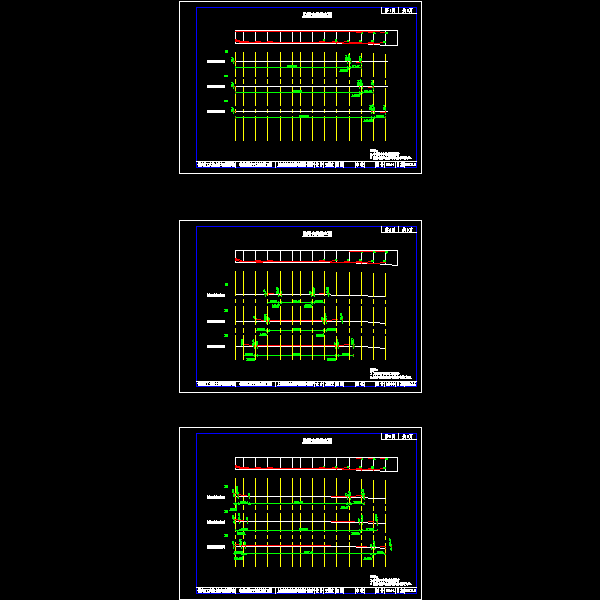

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
