某隧道位于贵阳市某村境内，呈北西340°方向展布，设计为分幅隧道，进口位于后坝村，出口位于 某村。其左幅起讫里程ZK61 580～ZK61 980，总长约400m，进洞口标高1068.437m，出洞口标高1061.271m；右幅起讫里程YK61 420～YK61 970，总长约550m，进洞口标高1065.037m，出洞口标高1057.667m，隧道最大埋深约68.5m。两洞平面净距30～46m。进口采用端墙式，出口采用削竹式。 　　左线隧道都位于直线和R-4700m的曲线上，纵面处于0.778%和-2.9%的双向坡。 　　右线隧道都位于直线和R-2500m的曲线上，纵面处于-1.34%的单下坡。 　　五、隧道工程地质 　　5.1地形、地貌 　　拟建隧道位于构造剥蚀中低山地貌区，区内山顶浑圆，山脊呈尖棱状，地形较陡，自然坡角30～40°，区内最高标高1156.3m，最低标高1030.0m，相对高差126.3m，隧道穿越一近东西向山脊地带，隧道走向与山脊走向约成62°斜交，隧道最大埋深约68.5m。 　　隧道右线进口位于一近南北走向剥蚀凹沟中部，凹沟沟底宽缓，属一山间雏形沟，主要为水田分布区，无长期流水作用，洞口附近地形标高1070～1074m，地形较缓，自然坡角10～15°；隧道左线进口位于一近南西走向山间凹沟边缘，沟底宽缓，进口处坡面朝南，山体自然坡角40～45°，坡面植被发育，水土保持较好。 　　隧道左、右线出口分别位于一近南北走向山间凹沟的两条次级冲沟中，坡面朝北，地形较陡，自然坡角40～45°，冲沟中无长期流水作用，坡面植被发育，山体水土保持较好。 　　5.2地质构造 　　根据现场地质调绘结合区域地质资料，隧道区大地构造部位处于黔中东西构造带、川黔经向构造带及新华夏系第三巨型隆起带交结复合部位，主要构造形迹展布方向为经向、北东向。 　　区域内褶皱主要为息烽～都拉营复式向斜，隧道区处其次级褶皱构造某盆形向斜构造西南部，出露地层主要为二桥组（T3e）石英砂岩夹粉砂质泥岩及第四系残坡积碎石土（Qel dl），右线进口段洞底部分见三叠系上统狮子山组第三岩性段（Tzsh3）泥质白云岩。地层产状较稳定，岩层倾向北～北北东，倾角20～35°，隧道走向与岩层走向呈大角度斜交。区内断裂构造不发育，未见明显断裂构造痕迹。浅部岩石风化裂隙较发育，主要有L1（120～185°∠60～78°）、L2（200～230°∠60～68°）、L3（310～320°∠72～80°）三组（裂隙）节理，岩体完整性较差，风化强烈；深部节理裂隙不发育，岩体较完整，多呈大块砌体结构。 　　

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

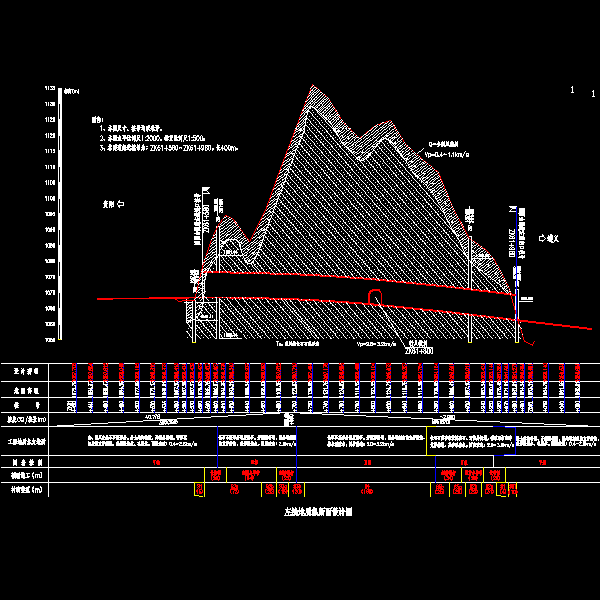

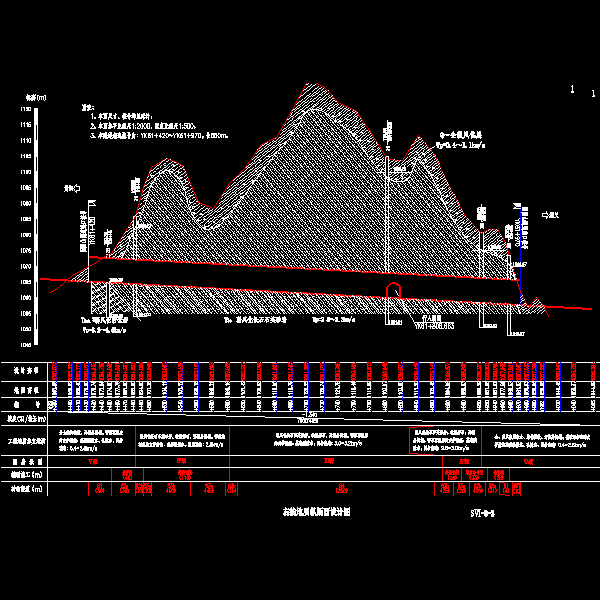

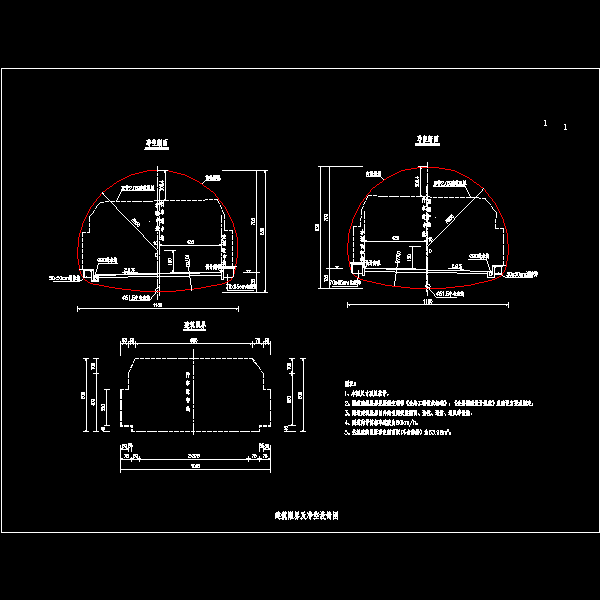

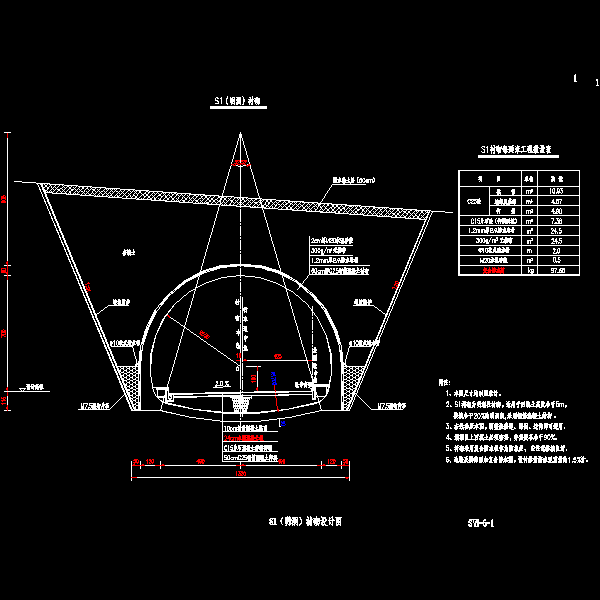

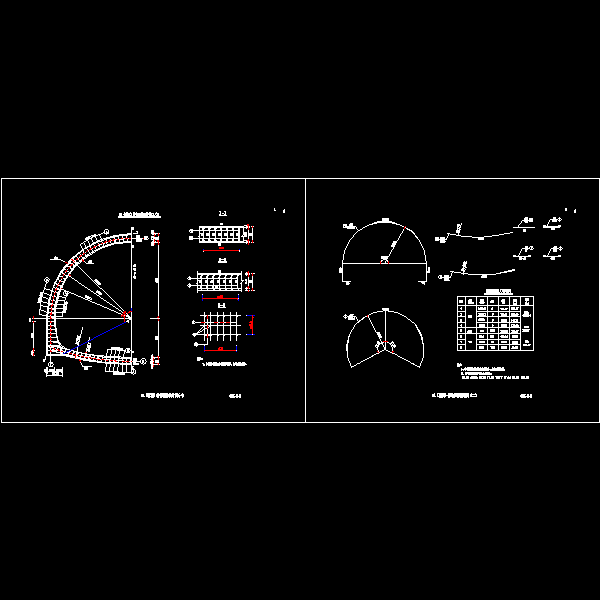

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
