5、主要施工方法
5.1、明洞施工
隧道进出口处各设有一段明洞，采用明挖法施工。开挖时要根据现场工程地质和水文地质条件,本着“早进、晚出”的原则进行开挖。开挖后及时进行明洞钢筋砼施工，以保证进洞施工安全…………
明洞土方采用机械开挖，石方采用7655风枪钻孔，控制爆破。施工过程中对洞门仰坡及边坡尽量避免扰动，并加强对该处坡面的观测，如在开挖过程中有滑坡迹象应及时采取加固措施，并采取保留核心土的办法，先将明洞和洞门衬砌好，再挖除核心土…………
5.2、进洞施工
待洞口边坡防护及初期支护完成，明洞浇注完成后，砼达到允许强度时，进行中墙导洞开挖及边墙导洞开挖…………
5.3、掘进
开挖方法：本隧道为Ⅱ类围岩拟采用三导坑先墙后拱法施工,具体施工方法为:隧道开挖时先挖中隔墙,完成初期支护后,浇筑中隔墙砼;再挖两边墙,完成初期支护后,浇筑边墙二次衬砌砼;最后开挖拱顶部分, 完成初期支护后,浇筑拱顶部分二次衬砌砼…………
5.4、支护
5.4.1、施工要点如下：
①选用425号普通硅酸盐水泥，细度模数大于2.5的硬质洁净砂，粒径5～12mm的级配碎石（或卵石），经化验合格的拌合用水。喷射砼严格按 设计配合 比拌和，配合比及搅拌的均匀性每班检查不少于两次…………
②喷射前，认真检查隧道断面尺寸,对欠挖部分及所有开裂、破碎、水溶崩解的破碎岩石进行清除和处理，清除浮石和墙角虚碴，并用高压水或风冲洗岩面…………

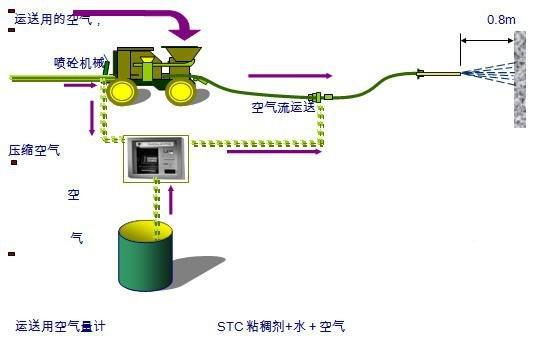

③喷射机安装调试后先注水后通风，清通机筒及管路投料。连续喂料，经常保持料斗内料满，料斗上设12mm孔径的筛网一道，避免超径骨料进入机内，造成堵管。喷射时，先注水（注意喷嘴要朝下，避免水流入输料管），后送风，然后上料，根据受喷面和喷出的拌和物情况调整注水量，以喷后易粘着，回弹小和表面呈湿润光泽为度…………
喷射顺序：采取分段、分块，先墙后拱，自下布上的顺序，进行喷射作业。隧道内沿纵向3～4m为一段，每2m宽为一片…………
喷射时，喷嘴做缓慢的螺旋形运动，使喷射料束运动轨迹呈环形螺旋式移动，旋转直径约20～30cm，自喷射面的下部开始，水平旋转喷射，喷料要一圈压半圈，喷至段尾时上移返回，同时要求一排压排，如此往复喷射。喷射时如有个别受喷面凹洼不平应先喷该处，大致找平…………
为保证喷射砼密实度，减少回弹量，对于风压、水压及喷头的喷射距离、喷射角度都应合理调整。喷嘴至受喷面距离以0.6～1.0m为宜，料束以垂直于喷射面为佳…………
共26页

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
