铁路扩能改造工程隧道防排水施工方案

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

三、设计概述
1、防排水设计原则
防水等级满足《地下工程防水技术规范》（GB50108）规定的一级防水标准，衬砌表面无湿渍。隧道的防排水设计，采用“防、排、堵、截相结合，因地制宜，综合治理”的原则…………
2、防水措施设计
⑴隧道防水措施主要通过防水板及模筑衬砌混凝土自身防水的双重作用避免地下水从混凝土表面渗入…………
⑵本线隧道一般地段拱墙设防水板加土工布，防水板厚度1.5mm，土工布重量≥350g／m2；对地下水流失敏感地段敷设封闭式防水板，模筑衬砌应考虑承受一定水压，并采取加强措施，同时应采取措施实施防水板与喷砼间的充填注浆…………
⑶二次衬砌混凝土抗渗等级不小于P10。二次衬砌的结构厚度不应小于30cm，裂缝宽度不得大于0.2mm；当衬砌为钢筋混凝土时，钢筋净保护层厚度不应小于5cm…………

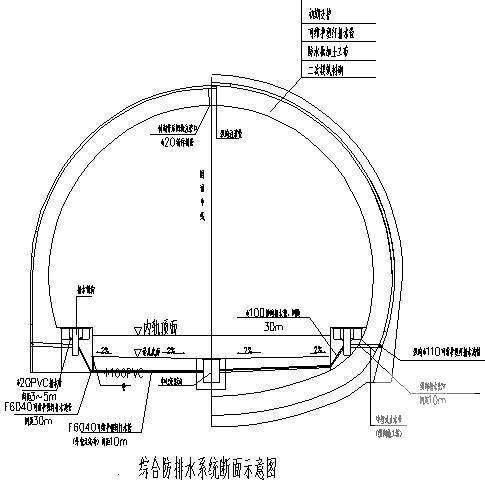

⑷排水措施如下：
①双线隧道内排水均采用双侧沟加中心矩形盖板沟的方式…………
②桥隧相连时，侧沟和中心沟在相连处设置沟槽过渡，为防止相连段反坡排水，在相连段把水槽设置成向洞外的坡度…………
③隧道衬砌防水板背后环向设置F6040可维护塑纤排水滤水管，结合施工缝设置，纵向间距一般8～10m并根据地下水发育情况调整。在隧道两侧边墙墙角外侧设置纵向φ110可维护塑纤排水滤水管，每10m一段；纵向排水管两端直接与隧道侧沟连通，以便排水管路的维护…………
④应重视初期支护的防水作用。对于初期支护渗漏水地段，采取埋设半圆形排水（盲）管外设置一层防水板，并将渗漏水引入侧沟…………

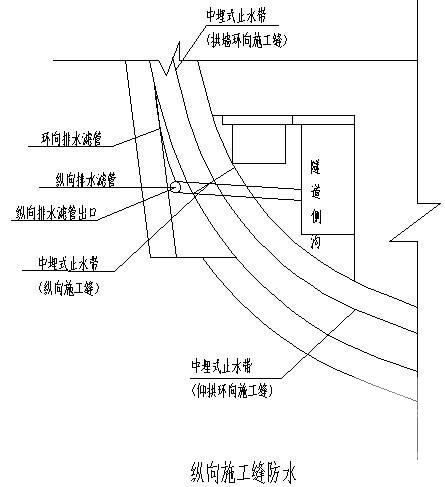

3、施工缝、变形缝防排水设计
施工缝及变形缝是隧道防排水的薄弱环节，隧道内主要存在施工缝及变形缝，施工缝分为环向及纵向两种…………
⑴环向施工缝设置中埋式橡胶止水带，地下水发育地段在设置中埋式止水带的基础上增设背贴式止水带…………
⑵纵向施工缝设置中埋式橡胶止水带…………
⑶变形缝（宽2cm）拱墙部位防水采用钢边橡胶止水带、背贴式橡胶止水带、沥青木丝板塞缝、聚硫密封胶及镀锌钢板接水盒、内缘3cm范围内以聚硫密封胶封堵，其余空隙采用填缝料填塞密实。为了减少仰拱变形缝两侧沉降，仰拱部位二次衬砌内设φ50双层抗剪钢筋，钢筋环向间距50cm，仰拱变形缝空隙采用填缝料填塞…………

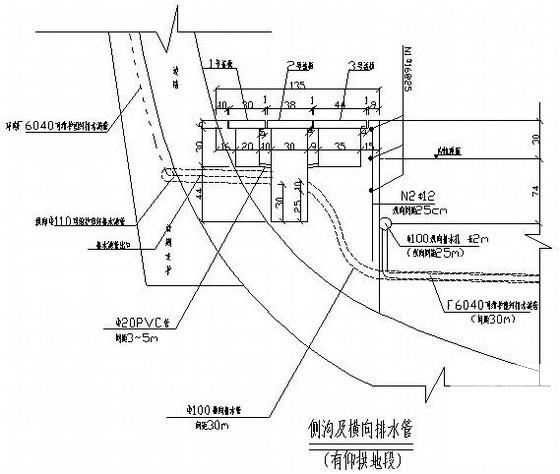

⑷水沟电缆槽槽身横向施工缝采取设置中埋式止水带，纵向平均30m一道，并与纵向排水管出口、φ100横向PVC导水管等设置位置避开…………
⑸无仰拱衬砌结构底板横向施工缝设置中埋式橡胶止水带，纵向平均间距20m一道，并与φ100横向PVC导水管、φ50横向排水管及过轨管等位置避开…………
4、明洞防排水设计
明洞衬砌外缘铺设防水板厚1.5mm，并具有较好的耐热度、抗冻性、柔性、防腐和耐水、抗老化性能…………
共28页

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
