城市高架快速路工程便道施工方案（附CAD图纸）(混凝土箱梁)(dwg)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1、编制依据
• 2、项目概要
• 3、施工调查
• 3.1地形、地貌
• 3.2管线调查
• 3.3交通调查
• 4、施工方案
• 4.1便道施工
• 4.2施工疏解方案
• 4.3交通疏导标识牌设置
• 5、施工人员和设备、仪器配置
• 6、安全、质量保证措施

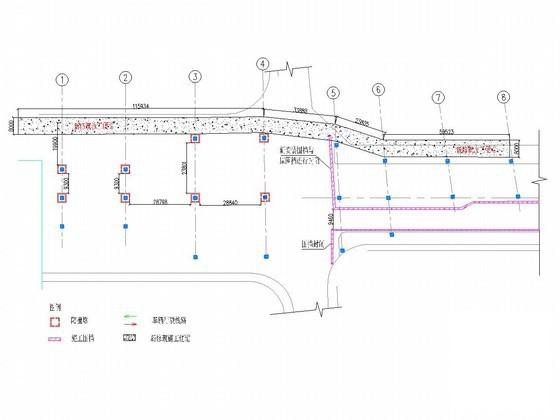

• 附图：施工便道平面图

附件详情

该项目主线桥主梁采用等截面直腹板预应力混凝土箱梁，标准跨径30m，最大跨径35m，5～6跨为一联，标准宽度为24.5m；匝道桥4～6跨为一联预应力混凝土箱梁标准跨径20m，TA、TB、TG匝道梁宽分别为9.0m、8.5m、7.5m。主线设计标准为双向6车道，设计时速：大道：60Km/h，匝道：30～35Km/h。
其中，主线0～12号墩两联现浇梁施工需占用大街现有道路，为了满足施工需要的同时，做好交通疏解工作，确保社会车辆和人员正常出行，故需要在0～8号墩线路左侧修筑一条施工便道。
……
新修筑的施工便道设置在0～8线路左侧，长度233.15m，先向下挖除原地基100cm深，宽度9m，采用压路机进行碾压，然后检测地基承载力满足120KPa后，填筑80cm的片石，分层厚度25cm+25cm+30cm，每填筑一层碾压5边，确保碾压到位、密实。顶上采用C20混凝土进行硬化，厚度20cm，宽度8m，满足单行车辆通行。
……
施工便道修筑完成后，为了减少对社会车辆行驶的影响，在施工范围设置围挡和交通疏导标识牌，主要有“前方施工，请慢行通过”、“施工地段，请勿停留”，同时，根据现场条件和情况设置其他标识牌，确保施工地段车辆行驶的安全和顺畅。
……
共5页方案，1张图纸，。
