城市主干道10.5米高双臂路灯设计CAD大样图(dwg)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计说明
• 路灯 平面布置图 3
• 灯杆及基础大样图
• 灯杆及基础大样图
• 项目计价表
• 路灯效果图

附件详情

城市主干道路灯采用10.5米高双臂灯，250W 150W双头路灯，双侧对称布置于机非分隔带内，距道路中心线12米；交叉口设置4×250W中杆投光灯，杆高为15米；具体灯型由建设单位确定。道路照明按车行道平均照度不小于15 lx，平均亮度1.0cd/m2，均匀亮不小于0.35Eav进行设计。路灯照明采用低压三相四线制供电方式，接线采用A-B-C-C-B-A方式，路灯的控制方式采用全半夜制的控制方式，半夜间隔熄灭一部分路灯，在道路中安装路灯监控系统，有监控系统统一控制。道路照明线路选用VV—0.6/1KV（4×25 1×16）低压电缆PE管敷设，埋深0.8m，低压线路过路口以及其它管线交叉外穿φ50PE管保护。路灯电缆引入基础时应高出地面0.5m，电缆进出灯杆分支处应压接，灯头引入线均为BV—0.45/0.75KV—1.5mm2导线，并配置一个熔断器。
……
共计6张，设计于2015年

路灯平面图

灯杆及基础大样图

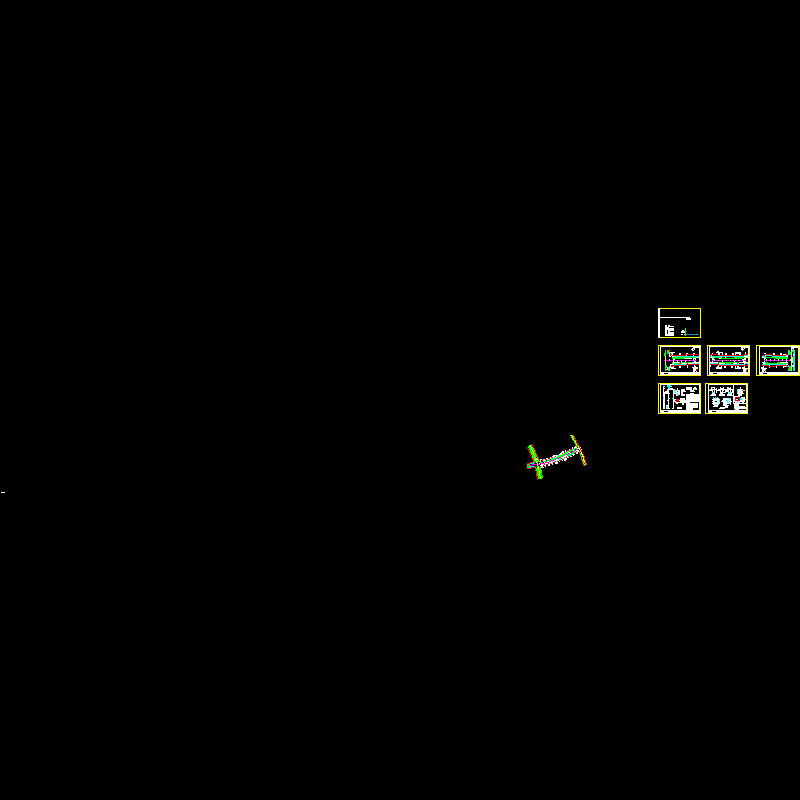

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
