城市主干道单索面三塔斜拉桥CAD施工图纸.dwg

benbenfen · 发表于 2020-9-29 18:33:32

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

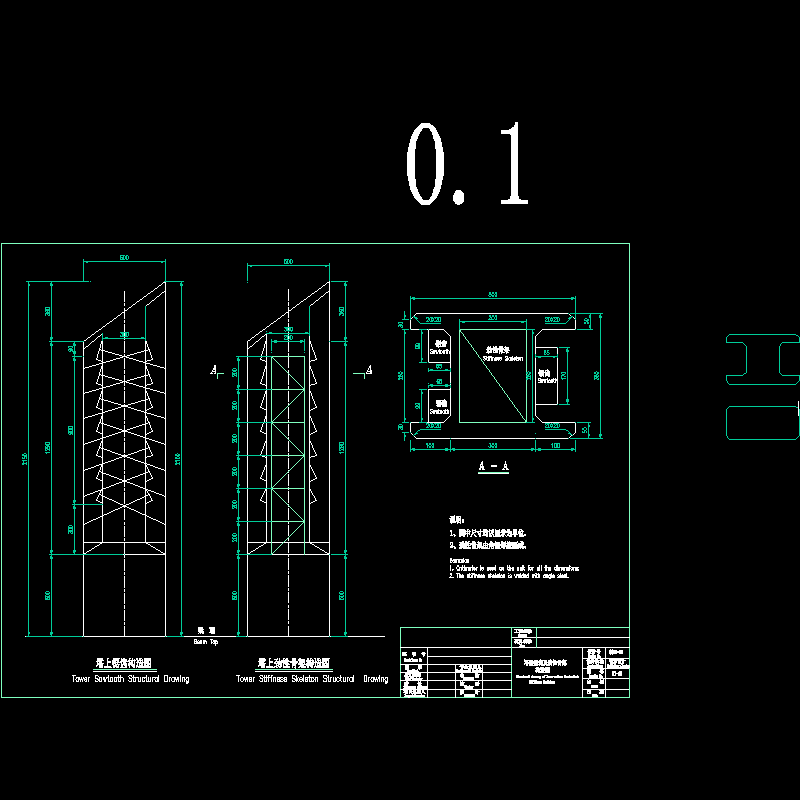

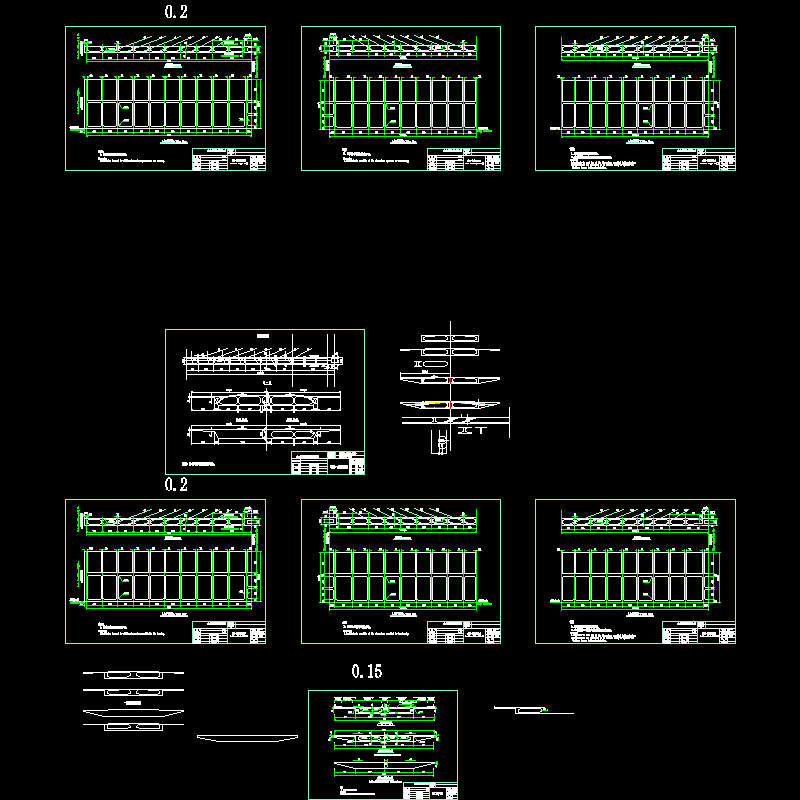

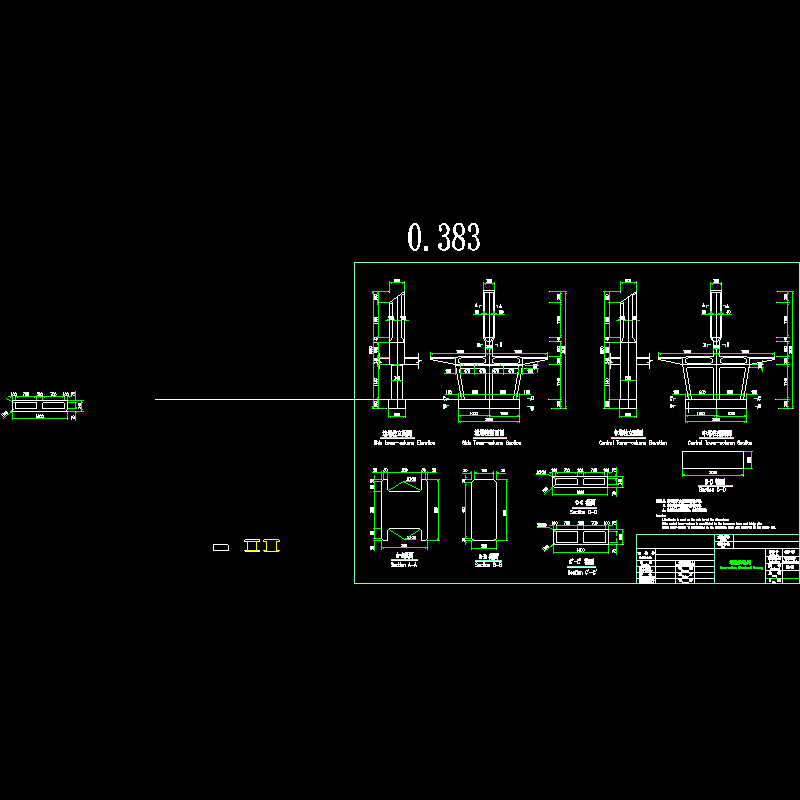

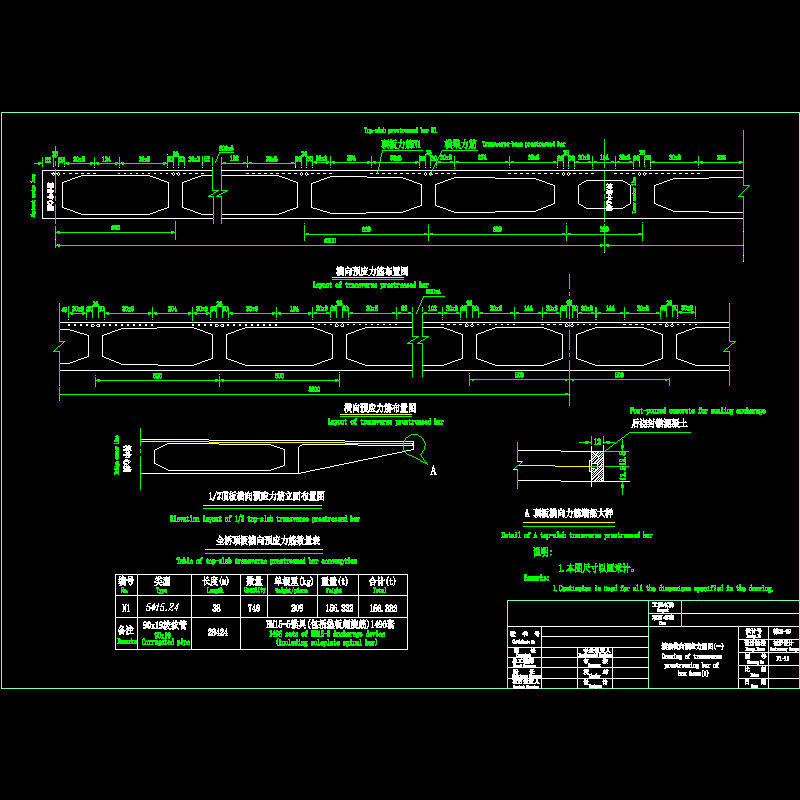

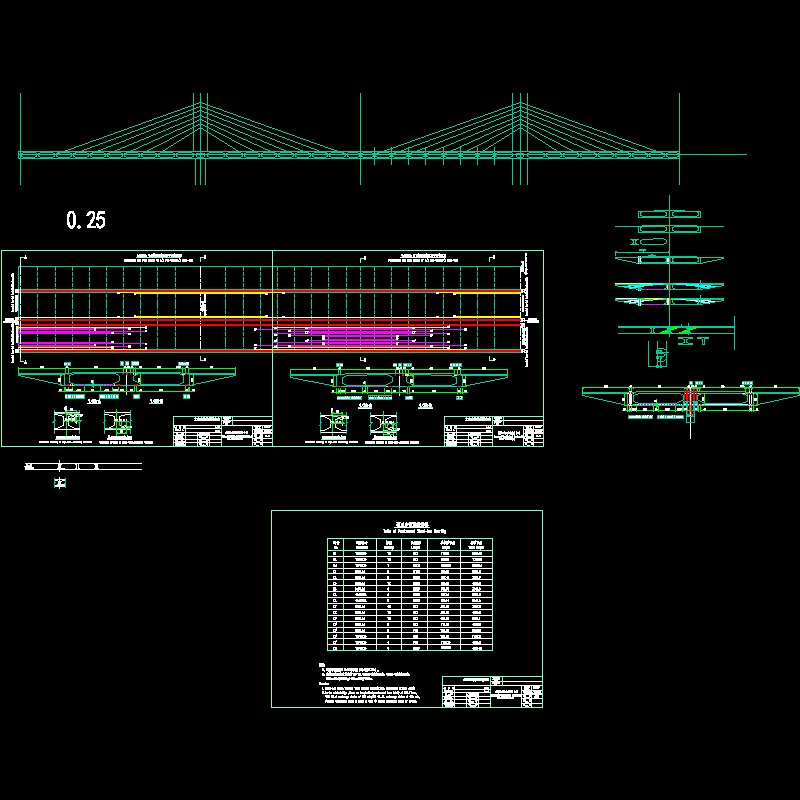

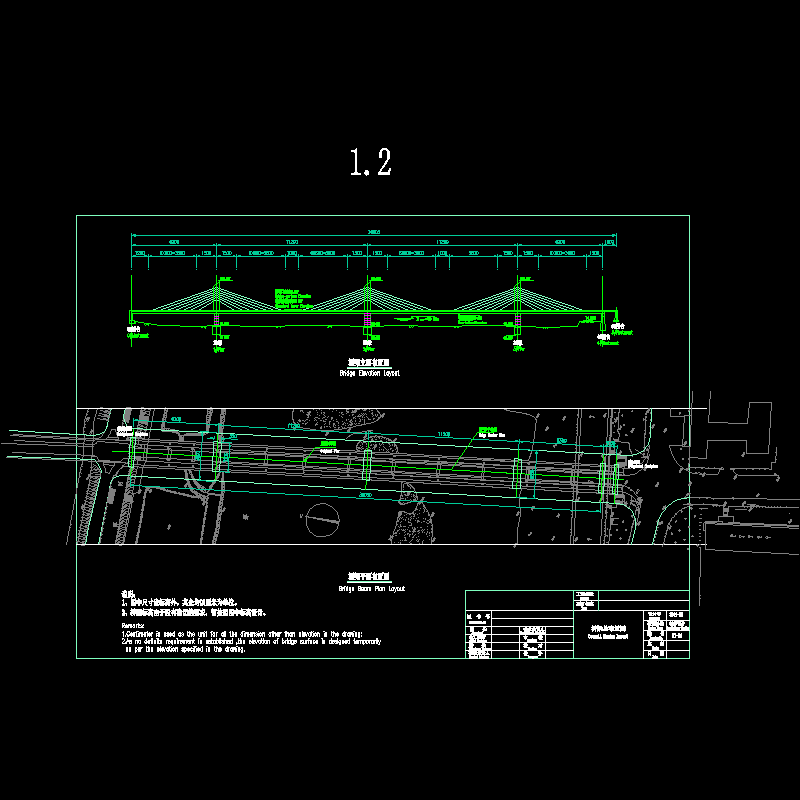

附件详情荷载：行车道：城-A级人行道：3.5KN/m2 非机动车道：4.0KN/m2 　　桥长：360m，跨径组合为63m 112m 112m 63m 10m=360m 　　桥面宽度：38m，中间双向六车道,两侧设非机动车道和人行道　　桥面横向布置（半幅）：2.5m人行道 4.5m非机动车道 11m机动车道 1m中央分隔带=19m 　　桥面横坡：双向1% 　　桥梁全长：63 112 112 63 10=360m 　　中间桥塔为梁塔墩固结体系，两侧桥塔为梁塔固结，在桥墩上设置支座　　主梁采用单箱2室箱形结构，中心处梁高2.4m，横坡1%，梁顶板厚25cm，底板厚24cm，中腹板厚度2.5m，边腹板厚度1m。主梁每隔6m设置一道横隔梁，横隔梁厚度为70cm，两端设有端横隔梁，拉索锚固在箱梁中腹板底部。主塔桥面以上高20m，上塔柱采用工字型截面，以便拉索锚固，断面尺寸为5.0m×3.8m；中塔柱采用实体截面，截面尺寸为5.0m×2m。墩身采用箱形薄壁结构，墩中设置横隔板，基础采用扩大基础。斜拉索采用镀锌高强钢丝，冷铸锚，热挤压PE护套，由专业厂家生产。引桥主梁为预制钢筋混凝土空心板，板厚65cm，宽度125cm。　　　　桥梁总布置图4 　　全桥工程数量表　　主梁内力及应力图7 　　桥梁施工示意图　　桥面铺装及人行道构造图　　边墩及桥台构造图2 　　引桥主梁构造图　　拉索锚固构造图　　箱梁横向预应力筋图3 　　箱梁纵向预应力筋图2 　　箱梁一般构造图4 　　塔柱锯齿及劲性骨架　　塔柱构造图　　…… 　　共计28页塔柱构造图箱梁横向预应力筋图边墩及桥台构造图桥梁施工示意图桥梁总布置图拉索锚固构造图
